hager HZI810 - Page 5

98
RACCORDEMENTS RACCORDEMENTS
Circuits de commande Circuits de commande

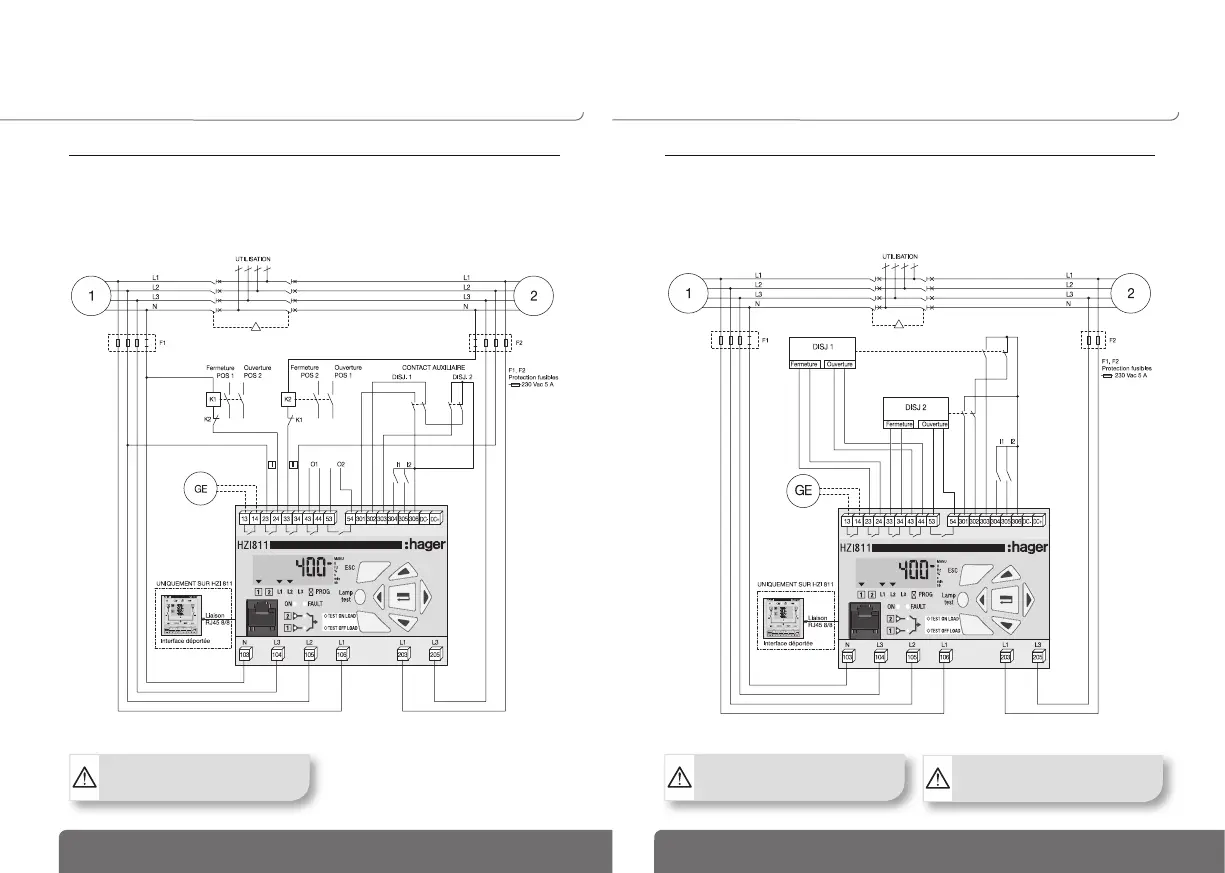

APPLICATION GÉNÉRATEUR AVEC ORGANE DE COUPURE DE TECHNOLOGIE DISJONCTEUR
(COMMANDE À DEUX RELAIS) - RÉSEAU 400 Vac AVEC NEUTRE
> Interverrouillage électrique réalisé par relais extérieurs
• Configurer le type de logique de commande en
mode contacteur (voir chapitre Programmation).
• Auto-alimentation du produit (version AC) : 203 - 205
ou 104 - 106 (voir chapitre Alimentation).
APPLICATION GÉNÉRATEUR AVEC ORGANE DE COUPURE DE TECHNOLOGIE DISJONCTEUR
(COMMANDE À QUATRE RELAIS) - RÉSEAU 400 Vac AVEC NEUTRE
> Sans interverrouillage électrique
• Configurer le type de logique de commande en
mode disjoncteur (voir chapitre Programmation).
• Auto-alimentation du produit (version AC) : 203 - 205
ou 104 - 106 (voir chapitre Alimentation).
Déport maximum des ordres de commande à 10m.
En cas de distance supplémentaire, relayer
l’information.
Déport maximum de l’interface déportée à 3m.
Ce schéma n’inclut pas l’interverrouillage électrique.
Pour certaines marques de disjoncteurs les
temporisations OMR et OMF doivent être non nulles
(cf. chapitre programmation)
Déport maximum des ordres de commande à 10m.
En cas de distance supplémentaire, relayer
l’information.
Déport maximum de l’interface déportée à 3m.
