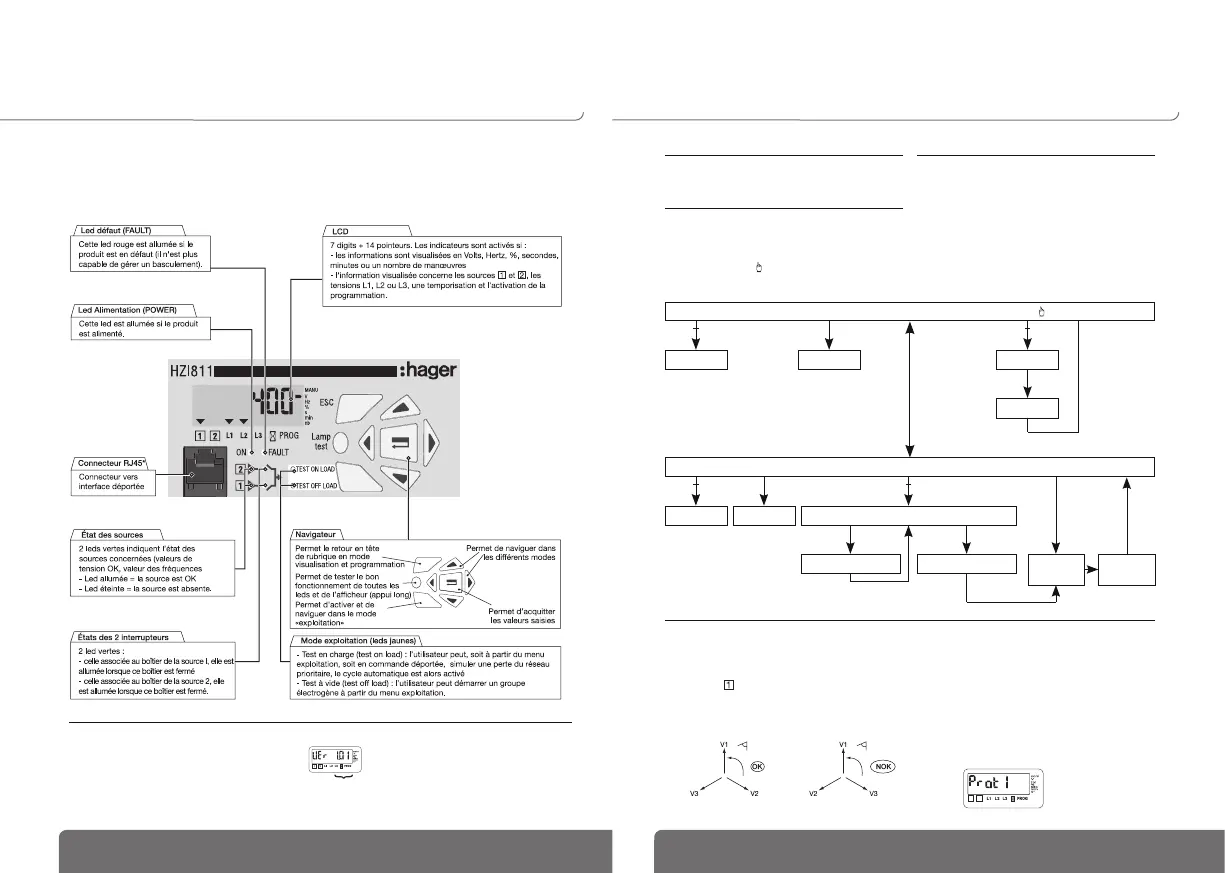

FONCTIONNEMENT FONCTIONNEMENT
Présentation Modes d’utilisation
Le produit :
• assure la surveillance des sources d’alimentation,
• pilote le basculement des sources en mode automatique,
• permet le test des automatismes,
• effectue la mesure des tensions et des fréquences,
• affiche l’état du système,
• informe en cas d’alarme ou de défaut.
VERSION DU LOGICIEL
La version du logiciel s’affiche sur l’appareil après
réinitialisation (action de mise sous tension après
coupure d’ali mentation de 3 minutes pour décharger
l’appareil).
Numéro
version
* uniquement sur HZI 811
VÉRIFICATION EN MODE MANUEL DE LA ROTATION DES PHASES
VISUALISATION
Affichage des valeurs mesurées et paramétrées.
Il reste toujours accessible sans code.
PROGRAMMATION
Configuration de l’ensemble des paramètres du
produit. Il est accessible par le code programmation
(1000 en configuration usine).
Le mode manuel est à programmer sur une
entrée programmable.
EXPLOITATION
Démarrage des phases de test. Accessible par le code
exploitation (4000).
Fonctions disponibles, organe de commutation en mode “ AUT ”
Fonctions disponibles, organe de commutation en mode
Programmation Visualisation
Programmation Visualisation
Séquence
perte source
prioritaire
Séquence
retour source
prioritaire
Exploitation
Test à vide
(Test off load)
Test en charge
(Test on load)
Exploitation
Test à vide
Code
programmation
Code
exploitation
Code
programmation
Code
exploitation
Cette fonctionnalité permet de vérifier la cohérence de
la rotation des phases et donc du câblage, avant mise
en service. Le contrôle de la rotation se fait uniquement
sur la source en réseaux 3NBL, 4NBL et 41NBL.
Dans la cas où le produit détecte un défaut de rotation
des phases, le produit n’indique pas la présence de la
tension (led état des sources).
Affichage
1 2
selon la source en défaut.
