hager HZI810 - Page 9

16 17
FONCTIONNEMENT FONCTIONNEMENT
Programmation Programmation

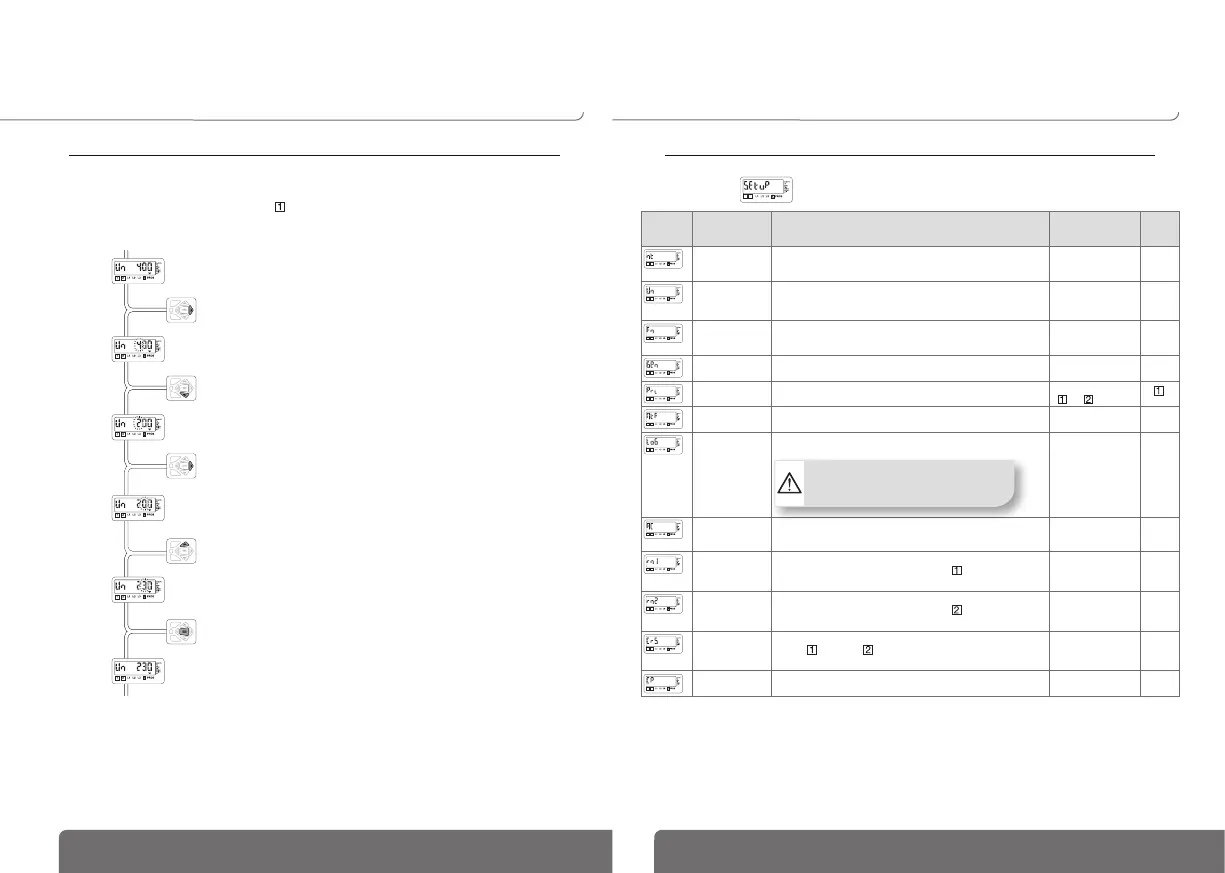

MODIFICATION D’UNE VARIABLE
> Exemple :
Vous souhaitez modifier la tension du réseau et la
passer de 400 à 230 V.
> Menu setup :
1 2
Appuyer sur pour accéder au premier chiffre (clignotant)
Appuyer 2X sur pour afficher 2 (clignotant)
Appuyer sur pour accéder au deuxième chiffre (clignotant)
Appuyer 3X sur pour afficher 3 (clignotant)
Appuyer sur pour valider la saisie
CARACTÉRISTIQUES DES VARIABLES
LCD Dénomination Description Plage
de réglage
Valeurs
par
défaut
1 2
Type de réseau* Nombre de conducteurs actifs du réseau contrôlé
(voir annexes)
1BL, 2BL, 2NBL,
3NBL, 4NBL,
41NBL
4NBL
1 2
Tension
nominale du
réseau
Tension nominale entre phases et neutre du réseau lorsque
le type du réseau est 1BL ou 41NBL, et la tension nominale
entre phases du réseau dans les autres cas
de 100 V à 400 V 400 V
1 2
Fréquence
nominale du
réseau
Fréquence nominale du réseau 50 Hz ou 60 Hz 50 Hz
1 2
État relais
démarrage GE
Modication de l’état repos du relais de démarrage GE NO ou NC NO
1 2
Choix du réseau
prioritaire
Il est possible de dénir un des réseaux comme prioritaire et
l’autre secours. 0 : aucun réseau est prioritaire
1, 0 ou 2
( ou )
1(
)
1 2
Retransfert
manuel
Activation de la fonction retransfert manuel Yes ou No No
1 2
Choix du type
de logique de
commande
Permet de modier le type de logique de commande,
impulsionnelle, contacteur ou disjoncteur.
En conguration “brE”, pour le pilotage de certaines
marques de disjoncteur, il peut être nécessaire de
mettre les temporisations OMR et OMF à des valeurs
non nulles (typiquement 2 sec.)
Imp, con, brE Imp
12
Nombre de
CA retour de
position
Selon la nature de l’organe de commutation
(interrupteur, contacteur, disjoncteur)
0, 2, 3 2
12
Paramètre 1
de retour en
position 0
Permet le passage en position 0 dès que les valeurs tension
aux fréquences mesurées sur la source sortent de la
plage dénie
Yes ou No No
12
Paramètre 2
de retour en
position 0
Permet le passage en position 0 dès que les valeurs tension
aux fréquences mesurées sur la source sortent de la
plage dénie
Yes ou No No
1 2
Remise à zéro
du compteur de
manœuvres
Remise à zéro du nombre de manœuvres
source ➡ source réalisées en mode automatique
(séquence perte source prioritaire)
Yes ou No No
1 2
Code menu
programmation
Modication du code d’entrée du menu programmation Paramètre réglable
de 0000 à 9999
1000
* Ce référer à l’annexe
