-6-

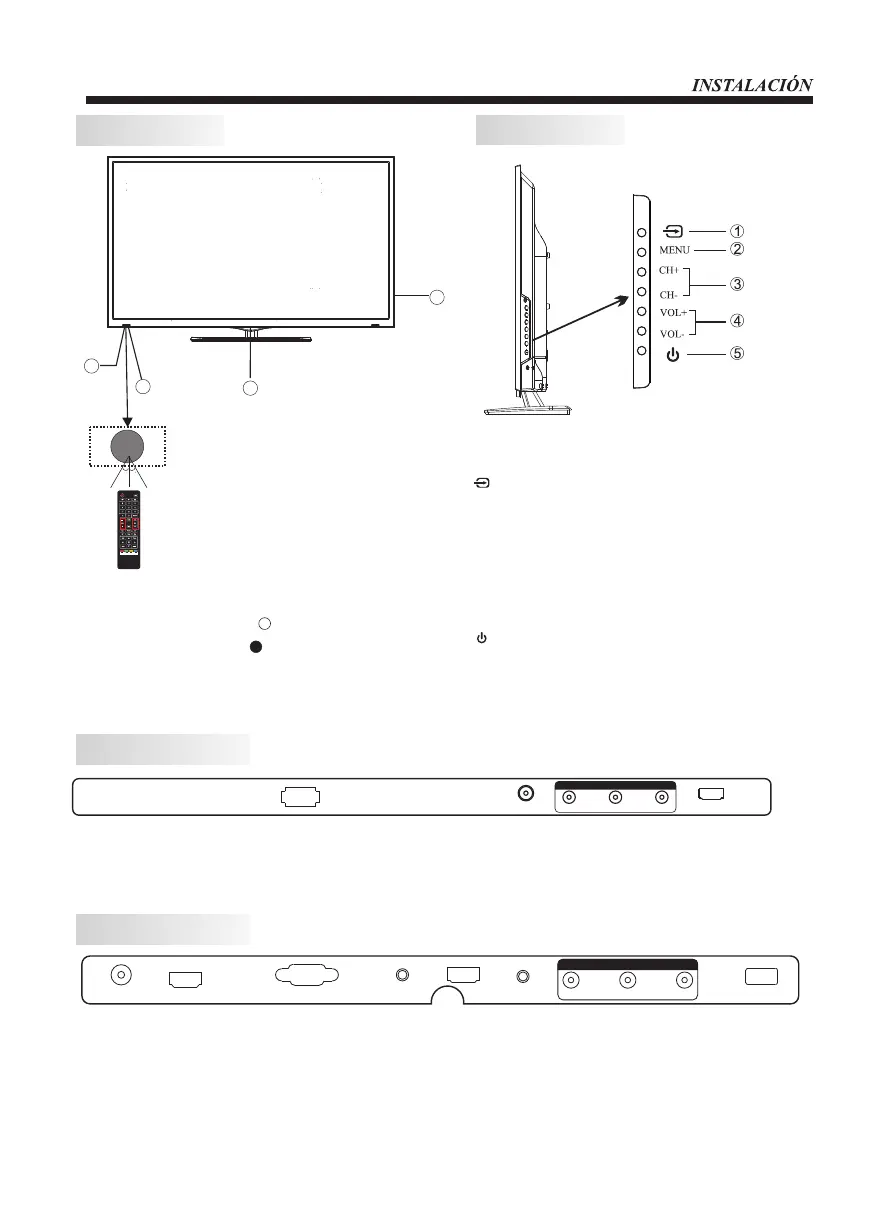

Panel delantero
Panel lateral
Conexiones TRASERAS
1: Sensor del mando a distancia.
2: Indicador LED: WHITE ENCENDIDO.
4:
3: Indicador LED: ROJO
ESPERA.
Teclas del Panel.
1. : Muestra el menú de la fuente de entrada.
2.MENU: Muestra el MENÚ principal.
3.CH+/CH-: Presione "CH+" o "CH-" en modo TV para
cambiar el canal hacia arriba y hacia abajo. En modo
MENU, pulse "CH+" o "CH-" para seleccionar opciones
en el modo de espera, pulse "CH+" o "CH-" para
encender el TV.
4.VOL+/VOL-: Ajusta el nivel del sonido. En el modo
MENU, pulse "VOL+" o "VOL-" para ajustar las
opciones que seleccionó.
5. : Pulse este botón para encender la unidad desde el
modo STANDBY. Púlselo nuevamente para volver el
equipo al estado STANDBY.
30 30
1
4
2
3
Conexiones LATERALES
Todas las terminales son (de izquierda a derecha):
MHL/HDMI2, HDMI3, HEADPHONE,
.
Nota: Cuando HDMI tiene una señal de entrada que viene de una fuente DVI, entonces la señal de entrada
de audio debe conectarse a la entrada de audio de PC.
COAXIAL (Salida de audio), VGA, PC AUDIO,
YPbPr (COMPONENT) INPUT, USB
Todas las terminales son (de izquierda a derecha):
POWER SOCKET, VIDEO, AUDIO INPUT, HDMI1.
Nota: AV Y Componente (YPbPr) comparten las mismas entradas de audio R y L.
RF,
COAXIAL VGA PC AUDIO
HDMI3
HEADPHONE
Y
Pb
Pr
USB
COMPONENT
MHL
HDMI2
AC-INPU T
100-240 V~50/60Hz
R F
VIDEO
L R
HDMI1
COMPOSI TE
