Instalación de la unidad interior
23

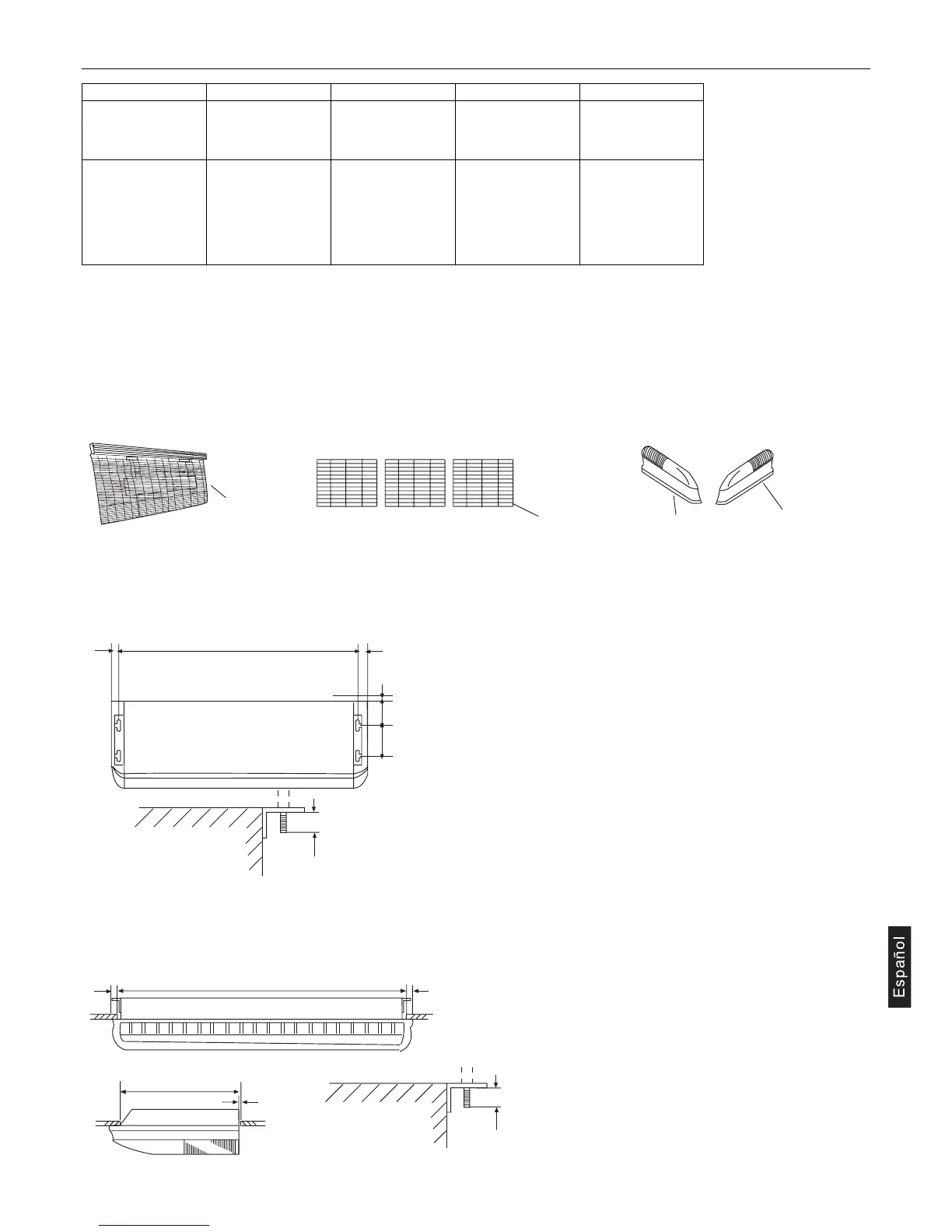

1. Retirada de la rejilla de aspiración y de los revestimientos laterales
1. Retirar los filtros del aire
2. Retirar las rejillas de aspiración.
3. Retirar los paneles laterales derecho e izquierdo.
4. Este climatizador está provisto de función opcional “recambio de aire”.
Para saber cómo instalar las tuberías adecuadas, remítase al párrafo “Función recambio de aire”.
2. Situación de los pernos de suspensión
Panel lateral dcho Panel lateral izdo
Filtro del aire
Rejilla de aspiración
30mm
40mm 40mm
15mm
Falso techo
Abertura en el techo
640mm
Falso techo
30mm
10mm
Los pernos de suspensión deben
sobresalir entre 30 y 50 mm
Los pernos de suspensión deben
sobresalir entre 30 y 50 mm
Espacios necesarios
para la instalación
Paso de los pernos de suspensión 1530mm
Abertura en el techo 1530mm
En caso de instalación de tipo escamoteable
Unidad interior (vista desde arriba)
155mm
300mm
Modelo Lado líquido ø Lado gas ø Longitud máxima Desnivel máx.
AC282AFEAA
AC282AFERA
9,52mm 15,88mm 30m 20m
AC362AFERA
AC362AFEAA
AC482AFEAA
AC482AFERA 9,52mm 19,05mm 50m 30m
AC602AFEAA
AC602AFERA
