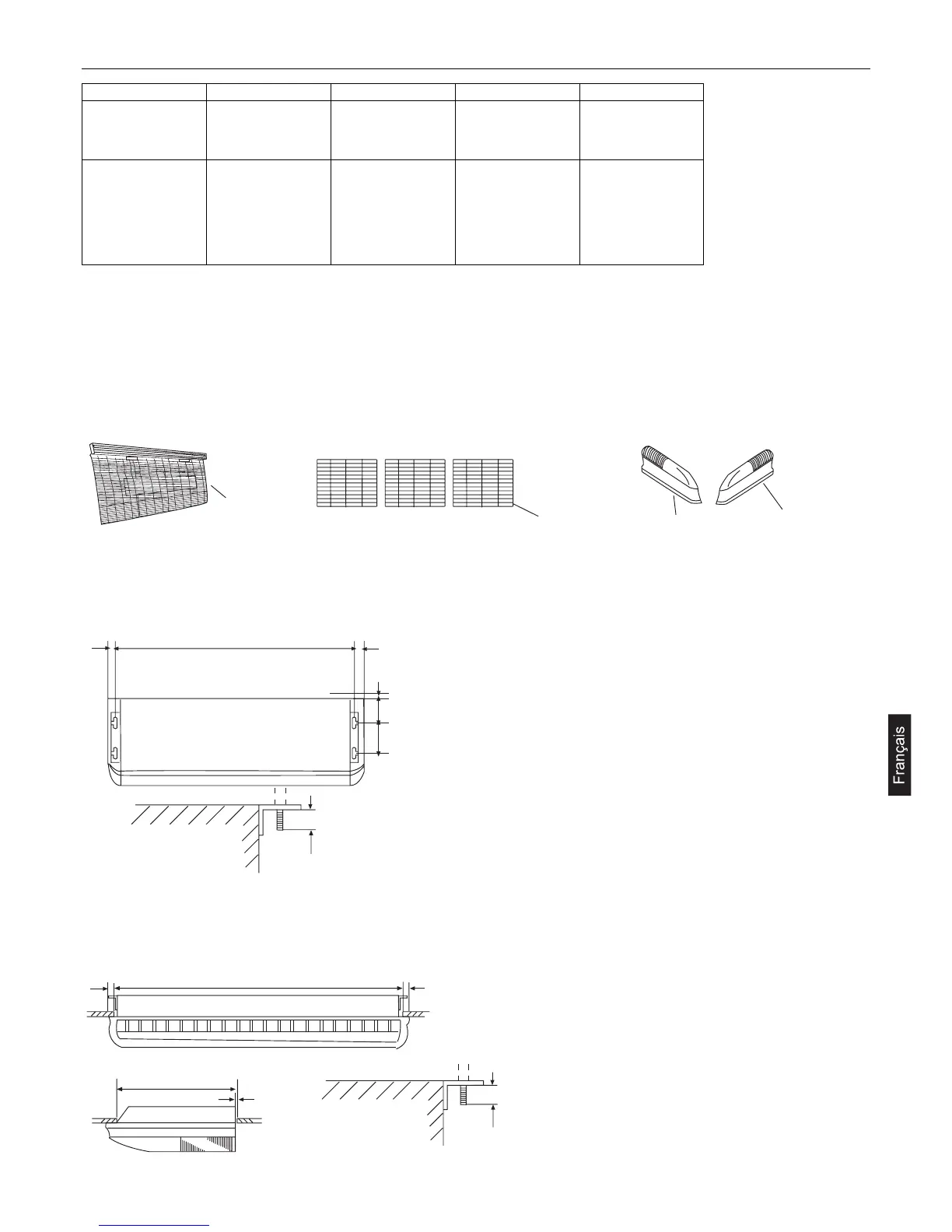

Installation de l’unité intérieure
23
1. Retrait de la grille d'aspiration et des couvertures latérales.
1. Retirer les filtres à air.
2. Retirer les grilles d’aspiration.
3. Retirer les panneaux latéraux gauche et droit.
4. Ce climatiseur est doté d’une fonction de « recyclage d’air » en option. Pour savoir comment installer les conduites appropriées,
voir le paragraphe « Fonction recyclage d’air ».
2. Positionnement des boulons de suspension
Panneau latéral droit Panneau latéral gauche
Filtre à air
Grille d'aspiration
30mm
40mm 40mm
15mm
faux-plafond
Ouverture dans le
plafond
640mm
faux-plafond
30mm
10mm
Les boulons de suspensions
doivent dépasser vers l’extérieur
de 30-50 mm
Les boulons de suspensions
doivent dépasser vers l’extérieur
de 30-50 mm
Dégagements
nécessaires pour
l'installation
Ecartement des boulons de suspension
1530mm
Ouverture dans le plafond 1530mm
En cas d’installation intégrée
unité intérieure (vue de dessus)
155mm
300mm
Modèle Côté liquide ø Côté gaz ø Longueur maxi Dénivelé maxi.
AC282AFEAA
AC282AFERA
9,52mm 15,88mm 30m 20m
AC362AFERA
AC362AFEAA
AC482AFEAA
AC482AFERA 9,52mm 19,05mm 50m 30m
AC602AFEAA
AC602AFERA
