Manual de instalación del controlador de cableado
12
5. Conexiones de cableado del controlador de cableado:

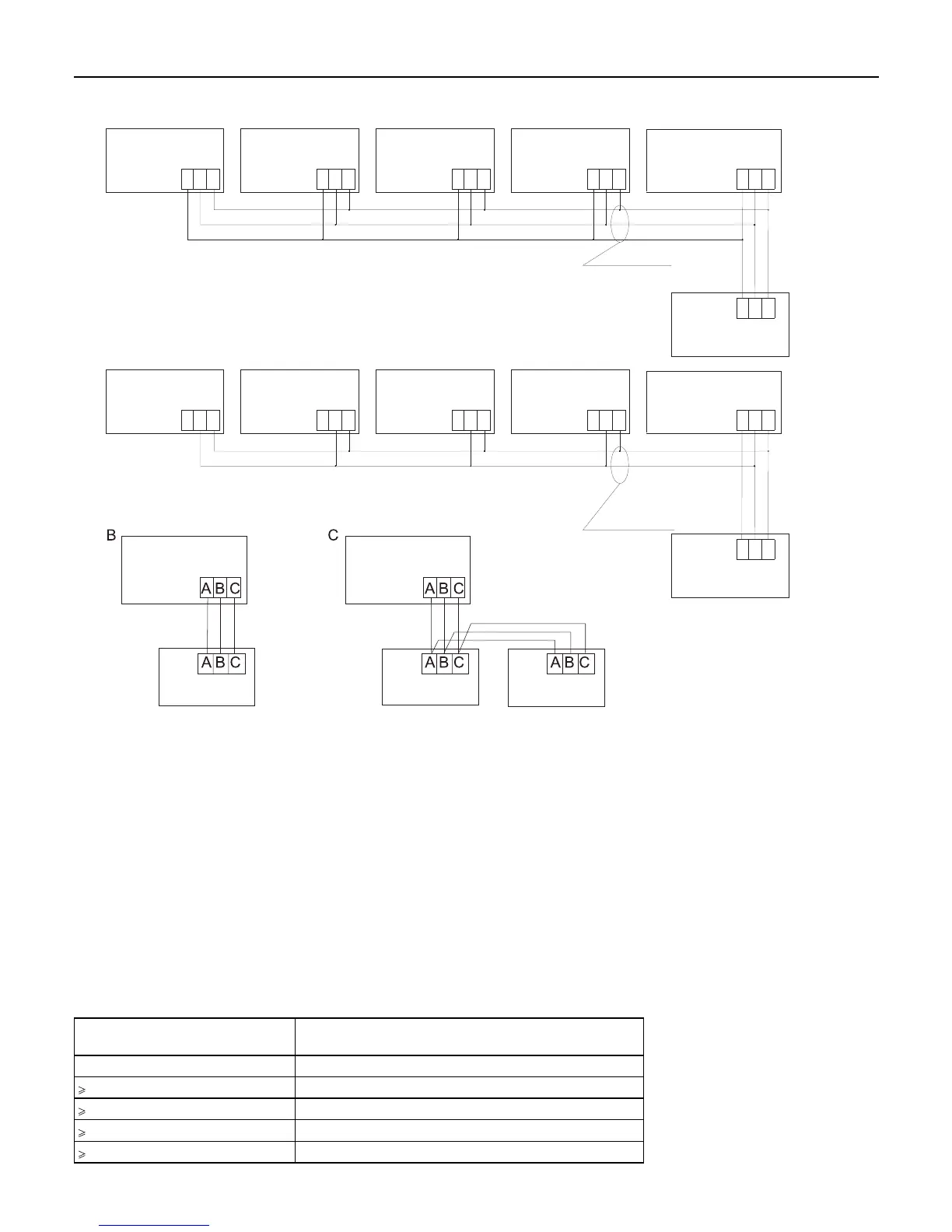

Existen tres métodos para conectar el controlador de cableado y las unidades interiores:
A.Un controlador de cableado puede controlar hasta 16 juegos de unidades interiores. Tres piezas de cable polarizado
se deben conectar al controlador de cableado y a la unidad maestra (la unidad interior conectada con el controlador de
cableado directamente). El resto se deben conectar a la unidad maestra a través de 2 piezas de cable polarizado.
B. Un controlador de cableado controla una unidad interna, la cual se conecta con dicho controlador a través de tres piezas
de cable polarizado.
C. Dos controladores de cableado controlan una unidad interna. En el controlador de cableado conectado a la unidad
interna se denomina maestro
y el otro se denomina esclavo. El controlador de cableado maestro y la unidad interior y los controladores de cableado
maestro y esclavo están todos conectados a través de tres piezas de cable polarizado.
6. Cableado de comunicación:
El controlador de cableado cuenta con un cableado de comunicación especial en los accesorios. El terminal de 3 núcleos (1
blanco, 2 amarillo y 3 rojo) se conecta al terminal A, B, C del controlador de cableado respectivamente.
El cableado de comunicación tiene una longitud de 5 metros; si la longitud real es superior, distribuya el cableado conforme
a la tabla siguiente:
Longitud del cableado de
comunicación (m)
Dimensiones del cableado
< 100 Cable apantallado de 0,3mmm
2
×3 núcleos
100 y < 200 Cable apantallado de 0,3mmm
2
×3 núcleos
200 y < 300 Cable apantallado de 0,75 mm
2
×3 núcleos
300 y < 400 Cable apantallado de 1,25mm
2
×3 núcleos
400 y < 500 Cable apantallado de 2mm
2
×3 núcleos
*Un lado de la placa apantallada del cable de comunicación debe estar conectado a tierra.
ABCABCAB
ABC
CABCABC
ABCABC
AB
ABC
C
ABC
ABC
A
Interior 1 Interior 2 Interior N Interior 15 Interior 16
(unidadmaestra)
Controlador de
cableado
Controlador de
cableado
Controlador de
cableado
Controlador de
cableado
Controlador de
cableado
Cableado de control
del controlador de
cableado (polarizado).
Controlador de
cableado
Interior 1 Interior 2 Interior N Interior 15 Interior 16
(unidadmaestra)
Controlador de
cableado
Controlador de
cableado
Controlador de
cableado
Controlador de
cableado
Controlador de
cableado
Cableado de control
del controlador de
cableado (polarizado).
Controlador de
cableado
Interior 1
Controlador de
cableado
Cable
polarizado
Interior 1
Controlador de
cableado
Cable
polarizado
Controlador de
cableado
Controlador de
cableado
Controlador de
cableado
Cable polarizado
(3 piezas para el modelo
Tipo1,para
Tipo2,para
AD24MS1ERA, AD24MS1ERA(D),AD28/36/48NS1ERA(S)
AD12/18MS1ERA, AD12/18MS1ERA(D), AD24MS2ERA, AD24MS2ERA(D),
cortar puente
CN22 CN23 para unidad esclava PCB ).
AD12/18MS1ERA,AD12/18MS1ERA(D),AD24MS2ERA,AD24MS2ERA(D),AD28MS2ERA(S),AD28MS2ERA(S)(D)
AD28MS2ERA(S),
AD28MS2ERA(S)(D)
