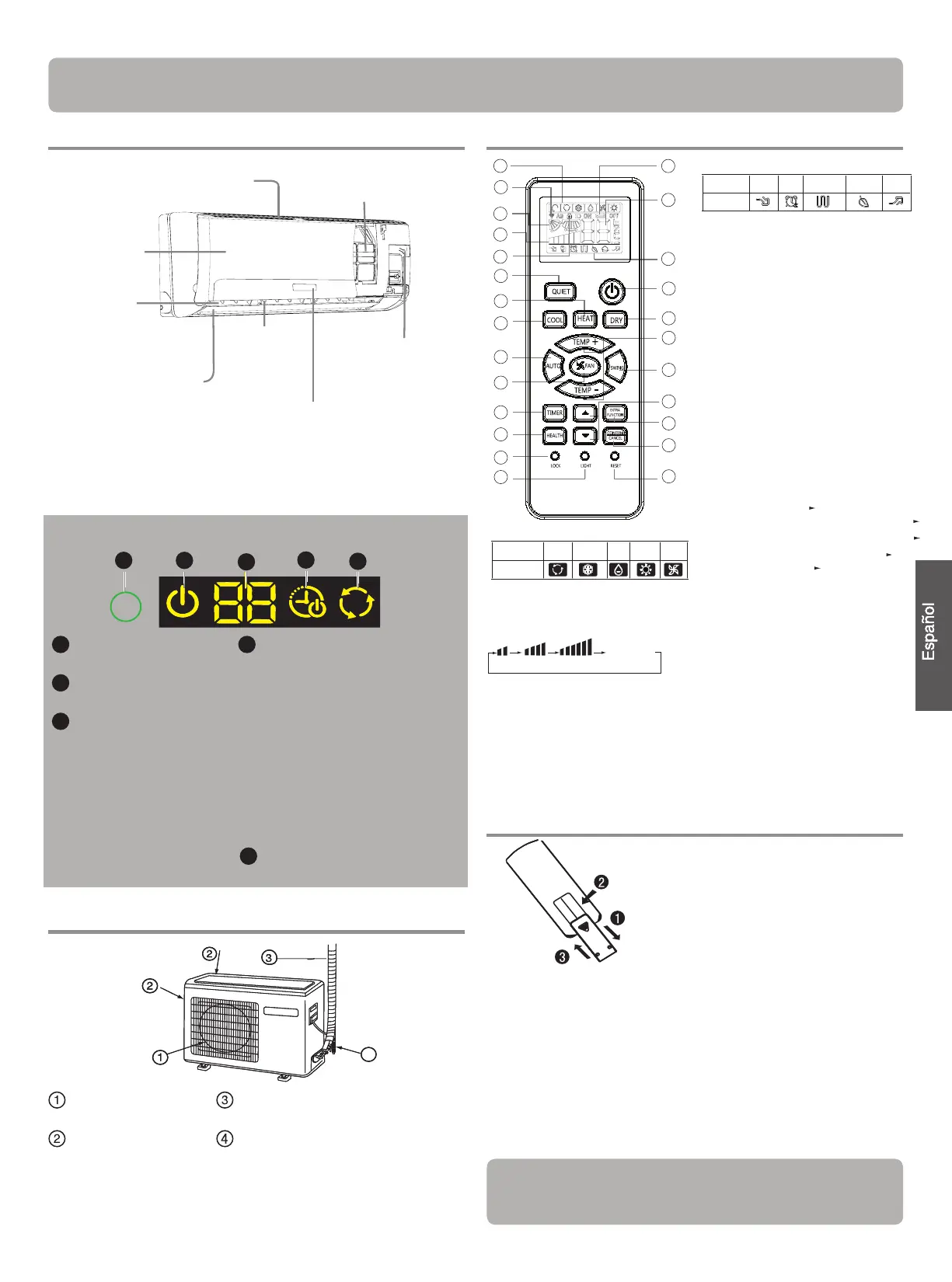

Componentes y funciones
Unidad interior
Recuerde que la ilustración anterior podría no reflejar fielmente el
producto adquirido y debe utilizarse únicamente como referencia.
Unidad exterior
SALIDA DE AIRE
TUBOS DE CONEXIÓN Y CABLEADO
ELÉCTRICO
ENTRADA DE AIRE MANGUITO DE DRENAJE
Recuerde que la ilustración anterior podría no reflejar
fielmente el producto adquirido y debe utilizarse únicamente
como referencia.


Mando a distancia
Instalación de las pilas
Extraiga la tapa de las pilas;
En la figura se muestra el modo
de carga de las pilas. 2 pilas
R-03, botón reinicio (botella);
Asegúrese de respetar los signos
"+" y "-";
Instale las pilas y vuelva a colocar de nuevo la tapa.
Nota:

La distancia entre el cabezal de transmisión de la señal y el orificio del
receptor debe ser de unos 7 m sin obstáculos.

Si se instalan lámparas fluorescentes o se utilizan teléfonos inalámbricos
en la sala, el receptor podría resultar perturbado al recibir las señales, por
lo que la distancia hasta la unidad interior deberá ser menor.

Si se activan todos los indicadores de la pantalla o no es posible
visualizarlos correctamente durante el uso, es señal de que las pilas se han
agotado. Por favor, cambie las pilas.

Si el mando a distancia no funciona normalmente durante su uso,
extraiga las pilas y vuelva a instalarlas pasados unos minutos.


1
2
3
4
Toma de entrada
Rejilla de
entrada de aire
Filtro purificador de aire
(interior)
Interruptor de
emergencia
Paleta vertical
(permite ajustar la
dirección del flujo de
aire hacia la izquierda
y hacia la derecha)
Panel de indicadores
Alerón horizontal
(permite ajustar la dirección del
flujo de aire hacia arriba y hacia
abajo; no lo ajuste manualmente)
Salida de aire
1
4
2
3
5
1
Orificio del receptor de
señal
2
Indicador ENCENDIDO/
APAGADO
3
Pantalla de temperatura
ambiente
Al recibir una señal de mando a
distancia, muestra la temperatura
definida. El resto del tiempo se
muestra la temperatura de la sala.
Esta temperatura es sólo una
referencia.
4
Indicador TEMPORIZADOR DE
ENCENDIDO/APAGADO
INDICADOR TEMPORIZADOR
DE ENCENDIDO-APAGADO
Indicador de la función SUEÑO
Nota para reanudar después de errores
de alimentación:
pulse el botón de sueño diez veces en
menos de cinco segundos y acceda a
esta función después de escuchar cuatro
sonidos. Pulse el botón de sueño diez
veces en menos de cinco segundos y
acceda a esta función después de escuchar
dos sonidos.
5
Indicador FRÍO\CALOR\SECO\
AUTOMÁTICO
Panel de indicadores
4
8. Indicador de funciones adicionales
Modo de
funcionamiento
SILENCIO SUELO
Ayuda con calor
eléctrico
SALUDABLE INTENSO
Mando a
distancia
9. Botón SILENCIO
10. Botón CALOR
11. Botón FRÍO
12. Botón AUTOMÁTICO
13. Botón VENTILADOR
14. Botón TEMPORIZADOR
15. Botón SALUDABLE
16. Botón BLOQUEAR
Se utiliza para bloquear los botones y
la pantalla LCD.
17. Botón LUZ
Controla la activación y desactivación
de la iluminación del panel de
indicadores LED de la unidad interior.
18. Botón ENCENDIDO / APAGADO
19. Botón SECO
20. Botón TEMPERATURA
21. Botón OSCILACIÓN
22. Botón HORA
23. Botón FUNCIÓN ADICIONAL
24. Botón CANCELAR/CONFIRMAR
Función: establecer y cancelar el
temporizador y otras funciones
adicionales.
25. Botón RESTABLECER
Si el mando a distancia presenta
alguna anomalía, introduzca un objeto
puntiagudo a través del orificio para
pulsar este botón y restablecer el
mando a distancia.
1. Indicador de modo
Modo de
funcionamiento
AUTOMÁTICO
REFRIGERACIÓN SECO CALEFACCIÓN VENTILADOR
Mando a
distancia
2. Indicador de envío de señal
3. Indicador de OSCILACIÓN
4. Indicador de VELOCIDAD DE
VENTILADOR
5. Indicador de BLOQUEO
6. Indicador
TEMPORIZADOR DE
APAGADO
TEMPORIZADOR DE
ENCENDIDO
7. Indicador de TEMPERATURA
La función Saludable no está disponible para algunas unidades.
BAJA MEDIA ALTA AUTOMÁTICO
Visualización
circular
Sugerencia:
Extraiga las pilas si no tiene intención de utilizar la unidad durante un
periodo largo de tiempo. Si observa alguna pantalla extraña después de
extraer las pilas deberá pulsar el botón Restablecer.
11
1
2
3
4
5
9
10
11
12
13
14
15
16
17
8
22
23
24
25
19
20
21
18
7
6
Función: Dormir
---
Posición de flujo de aire saludable 1
---
Posición de flujo de aire saludable 2
---
---
Calefacción eléctrica Potencia
Dirección del aire
---
Jardín A-B
