Montaż urządzenia wewnętrznego
Niezbędne narzędzia do montażu Źródło zasilania
Wybór miejsca montażu

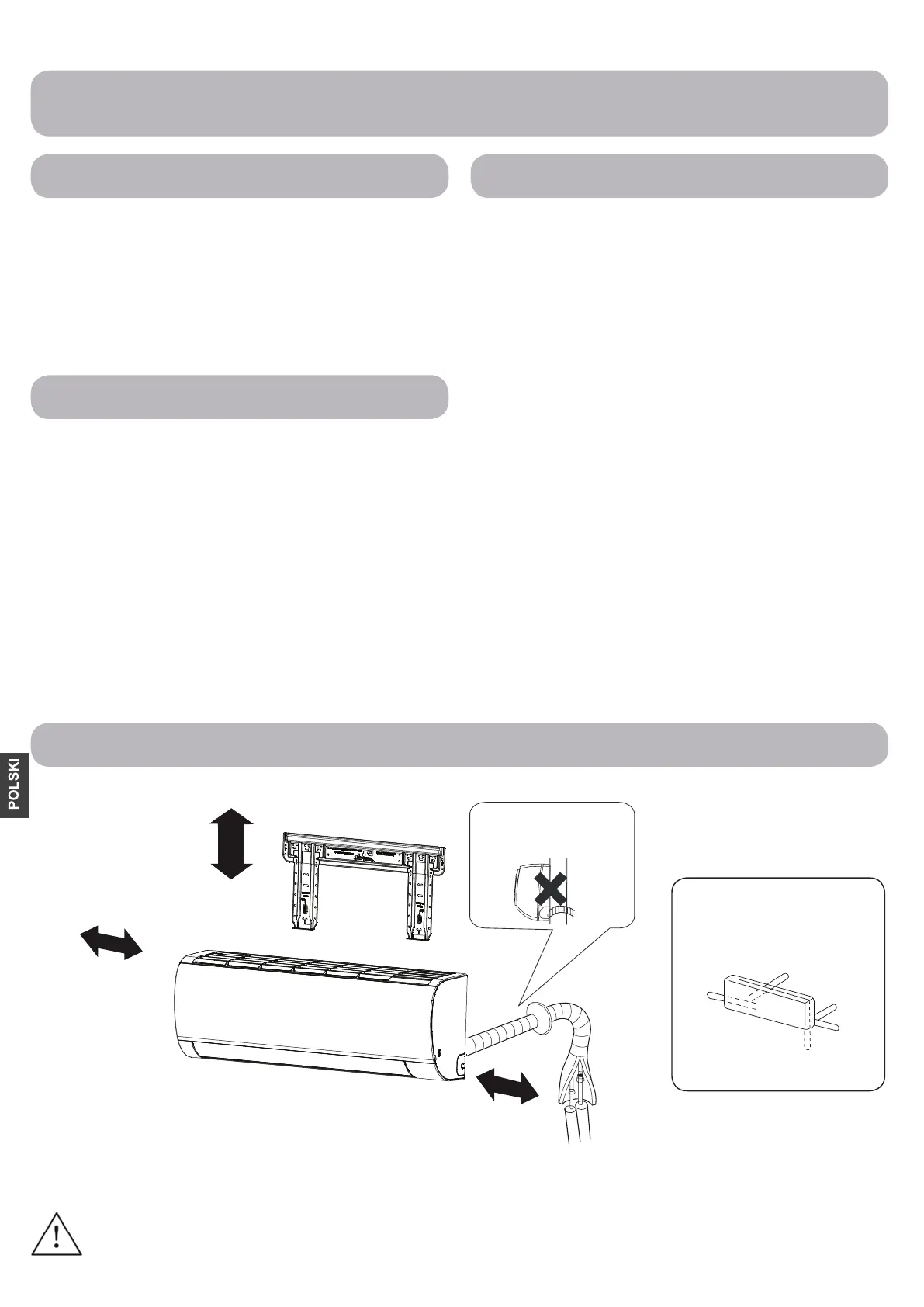

Rysunek montażu urządzenia wewnętrznego
z Wkrętarka
z Obcęgi
z Brzeszczot do metalu
z Wiertło ze świdrem rdze-
niowym
z Klucz szczękowy jedno-
stronny (17, 19 i 26 mm)
z Detektor wycieku gazu lub
roztwór mydła w wodzie
z Klucz dynamometryczny
(17 mm, 22 mm, 26 mm)
z Obcinak do rur
z Narzędzie do rozszerzania
rur
z Nóż
z Taśma miernicza
z Rozwiertak
z Przed podłączeniem urządzenia do źródła zasilania nale-
ży sprawdzić napięcie.
z Napięcie prądu musi odpowiadać informacjom na tablicz-
ce znamionowej.
z Wymagany jest oddzielny obwód zasilania.
z Gniazdko powinno znajdować się w takiej odległości, aby
sięgał do niego przewód zasilający. Zabrania się wydłużać
kabel poprzez nacinanie go.
z Miejsce odporne i wytrzymałe, bez wibracji, gdzie korpus
urządzenia będzie odpowiednio wsparty.
z Miejsce z daleka od źródeł ciepła lub pary, gdzie otwory
wylotowe i wlotowe nie będą blokowane.
z Miejsce łatwe do osuszania, gdzie rury będzie można
podłączyć do urządzenia zewnętrznego.
z Miejsce, gdzie zimne powietrze może rozprzestrzeniać się
po całym pomieszczeniu.
z Miejsce, niedaleko którego znajduje się źródło prądu z od-
powiednią przestrzenią wokół niego.
z Miejsce w odległości co najmniej 1 m od odbiorników
telewizyjnych, radiowych, urządzeń bezprzewodowych
i świetlówek.
z W razie przytwierdzenia pilota do ściany miejsce, gdzie
urządzenie wewnętrzne będzie odbierać sygnały z pilota,
gdy palą się świetlówki.
Odległość między urządzeniem wewnętrznym a podłogą powinna wynosić ponad 2 m.
Powyższe rysunki zamieszczono wyłącznie do celów informacyjnych i mogą one nie odpowiadać w pełni zakupionemu mo-
delowi produktu.
W przypadku zastosowania lewostronnej rury odprowadzającej skropliny należy upewnić się,
że otwór został przebity.
ponad 15 cm
ponad 10 cm
ponad 10 cm
Należy zwrócić uwagę
na unoszenie się przewodu
odpływowego.
Kierunki ustawienia rurociągu
W lewo
W prawo
Poniżej
Do tyłu
w prawo
Do tyłu
w lewo
