Herramientas necesarias para realizar la
instalación
Selección del lugar de instalación

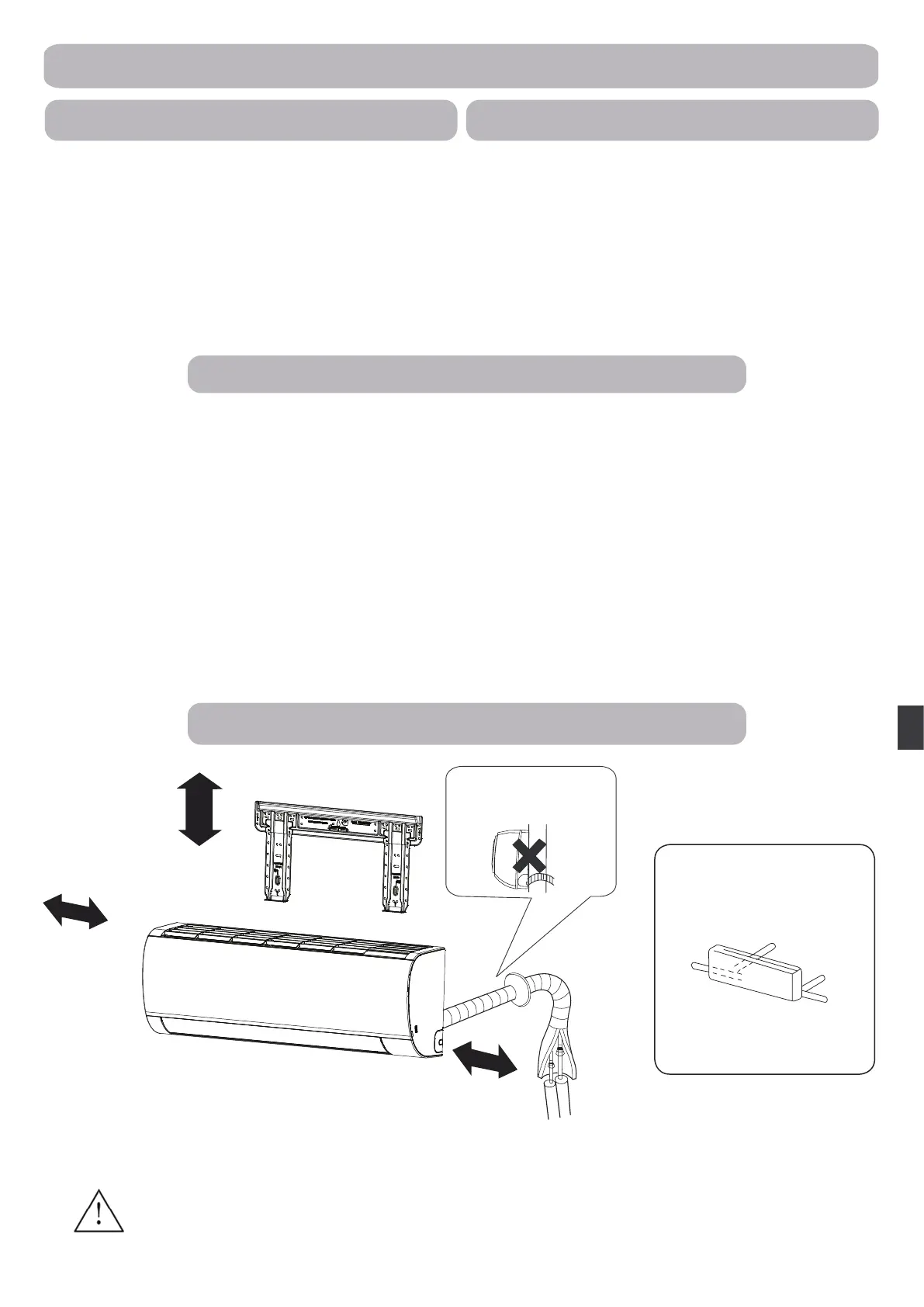

Diagrama de instalación de unidades interiores
Fuente de alimentación
Instalación de la unidad interior
●Destornillador
●Alicate
●Sierra para metales
●Broca de tubo
●Llave (17, 19 y 26 mm)
●Detector de fugas de gas o
agua jabonosa
●Llave dinamométrica
(17 mm, 22 mm, 26 mm)
●Cortatubos
●Herramienta de conicidad
●Cuchilla
●Metro
●Avellanador
●Antes de insertar el enchufe de alimentación en la toma,
compruebe que el voltaje no falla.
●La fuente de alimentación es la que gura en la placa de datos
nominales.
●Instale el aparato en un circuito dedicado de alimentación.
●Debe existir una toma al alcance del cable de alimentación. No
trate de prolongar el cable cortándolo.
●Coloque la unidad sobre una supercie que pueda soportarla
correctamente y no provoque vibraciones.
●Asegúrese de que el lugar no se ve afectado por calor o vapor
generado en las cercanías y donde la unidad pueda funcionar sin
perturbaciones.
●Asegúrese de que el lugar permita un drenaje sencillo y en el que
puedan conectarse los tubos a la unidad exterior.
●Asegúrese de que el aire frío pueda distribuirse uniformemente
por la sala.
●Coloque la unidad interior cerca de una toma de suministro
eléctrico con espacio suciente alrededor.
●Coloque la unidad interior de modo que se encuentre
a más de 1 metro de televisiones, radios, aparatos inalámbricos
El modelo utiliza refrigerante de HFC R32.
más de 15 cm
más de
10cm
más de 10cm
Debe prestarse atención
a la pendiente del
manguito de drenaje.
Organización de la dirección de
los tubos
Izquierda
Izquierda trasera
Derecha
trasera
Derecha
Below
Si se usa el tubo de drenaje del lado izquierdo, asegúrese de que el oricio se comunique.
La distancia entre la unidad interior y el suelo debe ser superior a 2 m.
Recuerde que la ilustración anterior podría no reejar elmente el producto adquirido y debe utilizarse únicamente como
referencia.
y lámparas uorescentes.
●En el caso de jar el mando a distancia a una pared, colóquelo
donde la unidad interior pueda recibir su señal mientras estén
encendidas las lámparas uorescentes de la sala.
