Outillage requis pour l'installation
Sélection de l'emplacement pour l'installation

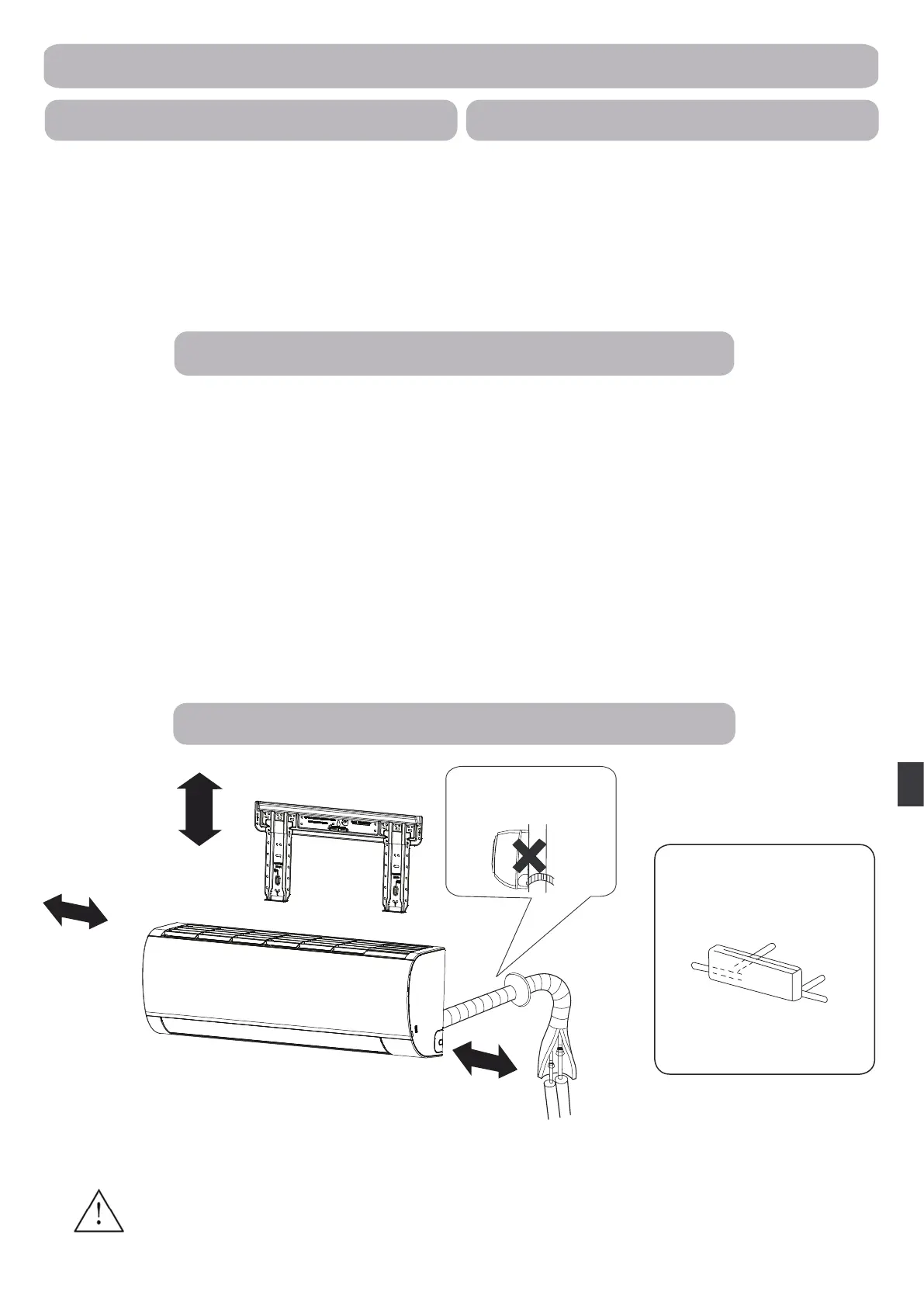

Schéma d'installation des unités intérieures
Source d'alimentation
Installation de l'unité intérieure
●Clé
●Pince
●Scie à métaux
●Perceuse
●Clé à ergo(17,19 et 26mm)
●Détecteur de fuite de gaz ou
solution à base d'eau savon-
neuse
●Clé dynamométrique
( 17mm, 22mm, 26mm )
●Coupe-tube
●Outil d'évasement
●Couteau
●Rubans à mesurer
●Alésoir
●Avant de brancher la che dans la prise, il faut absolument
vérier la tension.
●La source d'alimentation correspond aux informations sur la
plaque signalétique.
●Installez un circuit d'alimentation auxiliaire exclusive.
●Une prise doit être installée de manière à ce que le câble
d'alimentation puisse être branché facilement. Ne pas prolonger
le câble en le coupant.
●L'emplacement doit être solide, sans vibrations, et o󰀨rir un
support su󰀩sant pour l'unité.
●L'emplacement ne doit pas être a󰀨ecté par de la chaleur ou de la
vapeur générées dans les environs et doit garantir que l'entrée et
la sortie de l'unité ne seront pas gênées.
●L'emplacement doit permettre une vidange facile avec la
tuyauterie connectée à l'unité extérieure.
●L'emplacement doit permettre de répartir l'air froid dans toute la
pièce.
●L'emplacement doit disposer d'une prise d'alimentation avec
su󰀩samment d'espace autour.
●Sélectionnez un emplacement à une distance d'au moins un
mètre par rapport aux postes de télévision, radio, ap-pareils sans
l et lampes uorescentes.
Les modèles adoptent le uide frigorigène R32, de type HFC.
plus de 15 cm
plus
de10cm
plus de 10cm
Il faut faire particulièreme-
nt attention au soulèvem-
ent du tuyau de vidange.
Orientation des tuyaux.
Gauche
Arrière gauche
Arrière
droite
Droite
Si vous utilisez le tuyau de drainage à gauche, assurez-vous si l’orice est disponible.
La distance entre l'unité intérieure et le sol doit être supérieure à 2 m.
L'illustration ci-dessus est indiquée à titre de référence uniquement, vous devez tenir compte des particularités du
modèle acheté.
●En cas de xation de la télécommande sur un mur, sé-lectionnez
l'emplacement de sorte que l'unité intérieure puisse recevoir les
signaux lorsque les lampes uores-centes sont allumées dans la
pièce.
