Ø60mm
G
11
IT

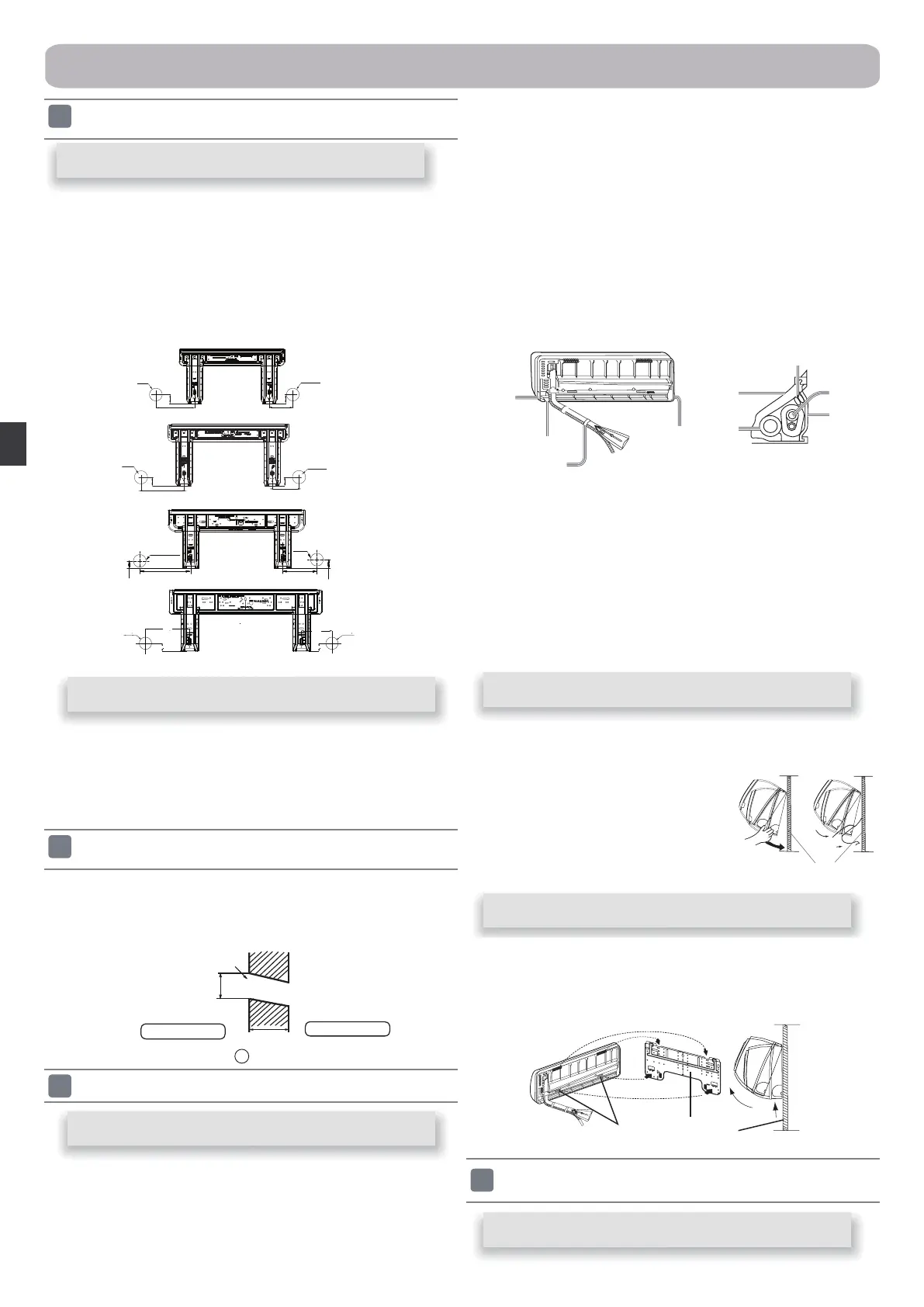

Installazione unità interna
Regolazione della piastra di montaggio e collocazione del
foro su parete
Prima installazione della piastra di montaggio
●Fissare una barra di montaggio, venduta separatamente, alla
barra laterale e all’architrave, quindi ssare la piastra alla barra di
montaggio.
●Fare riferimento alla sezione precedente, “Prima installazione
della pia-stra di montaggio”, per la posizione del foro.
●Fare un buco di 60 mm di diametro, leggermente inclinato verso
la parete esterna.
●Installare il coperchio foro tubatura e sigillarlo con stucco dopo
l’installazione.
[Tubatura posteriore]
●Passare le tubature e il tubo essibile di scarico, poi ssarli con
nastro adesivo.
[ Sinistra●tubi parte posteriore sinistra]
Installazione della piastra di montaggio su barra
laterale ed architrave
Perforamento del muro e installazione del coperchio foro
tubatura
Buco della parete
Lato interno
Lato esterno
(Sezione del foro su parete) Tubo del foro tubatura
Installazione dell’unità interna
Schema della tubatura
●Se la tubatura è a sinistra, tagliare con una pinza, il coperchio
della tuba tubatura sinistra.
●Se la tubatura è posteriore sinistra, piegare i tubi seguendo
la direzione delle tubature verso il contrassegno del foro per
la tubatura sinistra posteriore che è stampigliato sui materiali
d'isolamento termico.
1.Inserire il tubo essibile di scarico nella scanalatura dei materiali
d’isola-mento dell’unità interna.
2.Inserire il cavo elettrico interno/esterno dal retro dell’unità interna
ed estrarlo dal lato frontale, poi collegarli.
3.Coprire la supercie svasata dell’attacco con olio refrigerante
e collegare i tubi. Coprire bene la parte di collegamento con
materiale d’isolamento e assicurarsi di ssare con nastro adesivo.
●Il cavo elettrico interno/esterno e il tubo essibile di scarico devo-
no essere ssati insieme al tubo per il refrigerante usando del
nastro protettivo.
[ Tubature con altre direzioni ]
●Tagliare, con le tenaglie, il coperchio per la tubazione in base alla
direzione della stessa e piegarla in base alla posizione del foro
sulla parete. Quando si piega, prestare attenzione e non spaccare
i tubi.
●Connettere prima il cavo elettrico interno/esterno, quindi estrarre
la parte connessa all'isolante termico della parte di connessione
speciale.
●Attaccare in modo sicuro l'unità esterna
sulle tacche superiori della piastra di
montaggio. Spostare il corpo da un lato
all’altro per vericare che sia ssato in
sicurezza.
●Per ssare l'unità sulla piastra di
montaggio, allontanarlo dal lato inferiore e
poi appenderlo in perpendicolare.
●Quando si scarica l'unità interna, usare la propria mano per solle-
vare il corpo e lasciare la gra󰀨a, quindi sollevare la parte inferiore
del corpo leggermente verso l'esterno e sollevare l'unità nché non
lascia la piastra di montaggio.
piastra di montaggio
Coperchio per
tubatura destra
Fissare con nastro
adesivo
Coperchio
per
tubatura
sinistra
Materiale
termicamente
isolante
Cavo elettrico interno/
esterno
Tubazione
Piastra di
supporto
della
tubazione
Tubo
essibile di
scarico
Fissaggio del corpo dell’unità interna
Scaricamento del corpo dell’unità da interno
gra󰀨a
piastra di
montaggio
3
2
1
B=
Ø60mm B=Ø60mm
35P
A=183.5mm C=113mm
B=
Ø60mm
B=
Ø60mm
B=
Ø60mm
B=
Ø60mm
A=222mm C=165mm
36mm
43.4mm
43.4mm
42mm
40P
50P
70P
B=
Ø60mm
B=
Ø60mm
A=195mm
C=126mm
41mm
41mm
A=210mm
C=170mm
D=31mm
D=38mm
AS25PBPHRA*
AS35PBPHRA*
AS25RBAHRA*
AS35RBAHRA*
AS25PBAHRA*
AS35PBAHRA*
AS25PCHHRA*
AS35PCHHRA*
AS50RCBHRA*
AS50PDHHRA*
AS50PDPHRA*
AS68RDAHRA*
AS50PDAHRA*
AS71PDAHRA*
AS50RDAHRA*
AS71PEPHRA*
1. Eseguire, in base ai pilastri o architravi nelle vicinanze, un
appropriato livellamento della piastra da ssare alla parete, poi
bloccare temporanea-mente la piastra usando un chiodo d’acciaio.
2.Controllare di nuovo che il livellamento della piastra sia
appropriato attaccando un lo a piombo alla parte centrale
superiore della piastra, poi ssarla in sicurezza usando il chiodo
d’acciaio.
3.Trovare la posizione del foro su parete A/C usando un metro
Rimozione della copertura dei cavi
4
Collegamento del cavo elettrico interno/esterno
