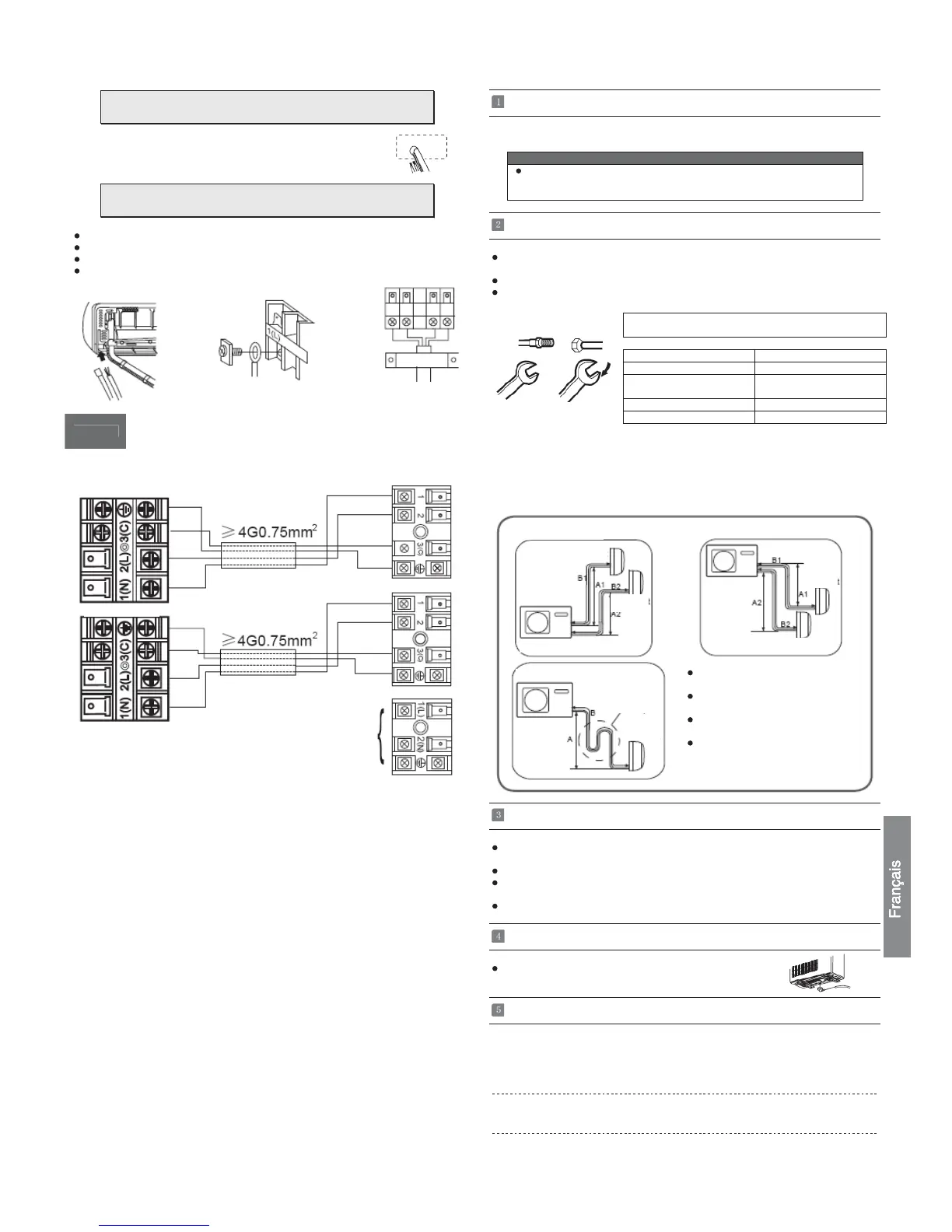

Connexion du câble après l'installation de l'unité
intérieure
1. Insérez le câble de l'extérieur de la pièce dans le côté gauche du trou dans
lemurdanslequelsetrouveletuyau.
2. Tirez le câble sur le côté avant et connectez-le en formant une boucle.
Connexion du câble avant l'installation de l'unité
intérieure
Insérez le cordon depuis l'arrière de l'unité et sortez par l'avant.
Desserrez les vis et enfoncez bien les extrémités du câble dans le bornier. Serrez les vis.
Tirez légèrement sur le câble pour garantir qu'il a été correctement enfoncé et serré.
Après avoir raccordé le câble, placez le cache-câble sur le câble connecté.
Remarque
Lors de la connexion du câble, confirmez le numéro de la borne des unités
intérieures et extérieures. Si le câblage est incorrect, le fonctionnement sera
incorrect et entraînera des dommages.
H2SM-(9+9)HEA03/R2
H2SM-(9+12)HEA03/R2
H2SM-(9+9)HRA03/R2
H2SM-(9+12)HRA03/R2
H2SM-(9+9)HEK03/R2
H2SM-(9+12)HEK03/R2
Câble électrique: ≥3G2.5mm
1. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, un de ses
agents d'entretien ou une personne qualifiée. Le type du fil de connexion est H05RN-F ou
H07RN-F.
2. Si le fusible sur la carte PC a fondu, remplacez-le avec le type T. 3.15A/ 250V.
3. La méthode de câblage doit être conforme aux normes locales de câblage.
4. Après installation, la prise de courant doit être d'accès facile.
5. Un disjoncteur doit être incorporé au câblage fixe. Le disjoncteur doit être omnipolaire et la
distance entre ses deux contacts ne doit pas être inférieure à 3 mm.
Unité extérieure
Installation de l’unité extérieure
Effectuez l'installation selon le schéma d'installation des unités intérieures et extérieures
AVERTISSEMENT
Pour les multi-modèles, les unités intérieures A et B doivent être connectées aux
vannes A et B correspondantes des unités extérieures. Il est strictement interdit
d'utiliser des connexions mixtes.
Raccords de tuyauterie
Lorsque vous cintrez un tuyau, prenez soin de ne pas écraser le tuyau. Le rayon de cintrage doit
êtreentre30et40mmoupluslong.
Connectez d'abord le côté gaz pour faciliter la suite des travaux.
Le tuyau de raccordement est réservé à R410A.
Le serrage forcé sans prêter attention au centrage peut
endommager les filets et entraîner des fuites de gaz.
Diamètre du tuyau (Ø) Couple de serrage
Côté liquide 6,35 mm (1/4 po) 18N.m
Côté liquide/gaz 9,52 mm
(3/8 po)
42N.m
Côté gaz 12.7mm (1/2 po) 55N.m
Côté gaz 15.88mm (5/8 po) 60 N.m
Faites attention que des particules telles que les déchets. le sable, etc. ne rentrent pas dans le tuyau.
La longueur standard du tuyau est de 5 m. Au delà de 7 m, l'unité ne fonctionnera pas correctement.
S'il faut rallonger le tuyau, le réfrigérant doit être chargé selon 20 g/m. Toutefois, la charge de
réfrigérant doit être exécuté par un professionnel de la climatisation. Avant d'ajouter du réfrigérant,
purgez l'air des tuyaux de réfrigération et de l'unité intérieure avec pompe à vide. Chargez ensuite le
réfrigérant supplémentaire.
Raccordement
Procédez selon la même méthode que pour l'unité intérieure. Desserrez les vis sur le bornier et
insérez totalement les fiches dans le bornier puis resserrez les vis.
Insérez le câble selon le numéro de la borne (tel que pour l'unité intérieure).
Si le câblage est incorrect, le fonctionnement sera incorrect et le contrôleur risque de subir des
dommages.
Fixez le câble avec un serre-câble.
Fixation d'un drain coudé
Si vous utilisez un drain coudé, procédez à la fixation selon
l'illustration. (Remarque : (uniquement pour la pompe thermique)
Méthode de purge: Pour utiliser une pompe à vide :
1. Enlevez le capuchon de l'orifice d'entretien de la vanne à 3 voies, le capuchon du robinet de la
vanne à 2 voies et à 3 voies. Connectez ensuite l'orifice d'entretien dans la projection du tuyau
de charge (bas) pour le collecteur à manomètre. Connectez ensuite la projection du tuyau de
charge (centre) pour le collecteur à manomètre dans la pompe à vide.
2. Ouvrez la poignée du collecteur à manomètre au niveau bas. Mettez la pompe à vide en marche.
Si l’indicateur se déplace (bas), précipitez l'état de vide et vérifiez 1 à nouveau.
Unité intérieure A
Unité intérieure B
ALIMEN
T
ATION
Unité extérieure
Demi-raccord
Clé
Clé
dynamométrique
Ecrou
d'évasement
