CN8 CN14
CN18
CN13 CN17
CN10
CN16
CN21
CN9
CN15
CN20
CN19
LED
CN2
CN12
CN3
CN6
0010452039 for AP96NACAEA
AP96NACAEA
W:WHITE R:RED
Y:YELLOW
B:BLACK BL:BLUE
Y/G:YELLOW/GREEN
WIRING DIAGRAM OF INDOOR UNIT
CONTROL
PANEL
PIPING TEMP.
SENSOR
ROOM TEMP.
SENSOR
TRANSFORMER
T3.15A/250VAC
FUSE
FUSE
FAN MOTOR
FAN
MOTOR
CAPACITOR
CAPACITOR
TERMINAL
BLOCK
TO OUTDOOR UNIT
NOTES:PARTS IN DASHED FRAMES ARE NOT AVAILABLE FOR SOME TYPES.
THE DIP SWITCH SW1 USING TO SELECT UNIT,ON L SIDE MEANS CABINET UNIT,
ON E SIDE MEANS DUCT UNIT.
CN12
L
SW1
E
T6.3A/250VAC
CN11
CN3
CN10
CN16
CN17
CN18
CN21
B
R
R
Y/G
M
BL
Y
SWING MOTOR
CN6
CN2
CN19
CN20
CN15
CN9
W
123
BR
DETECTOR
0010575980
M
M
Y/G
Y/G

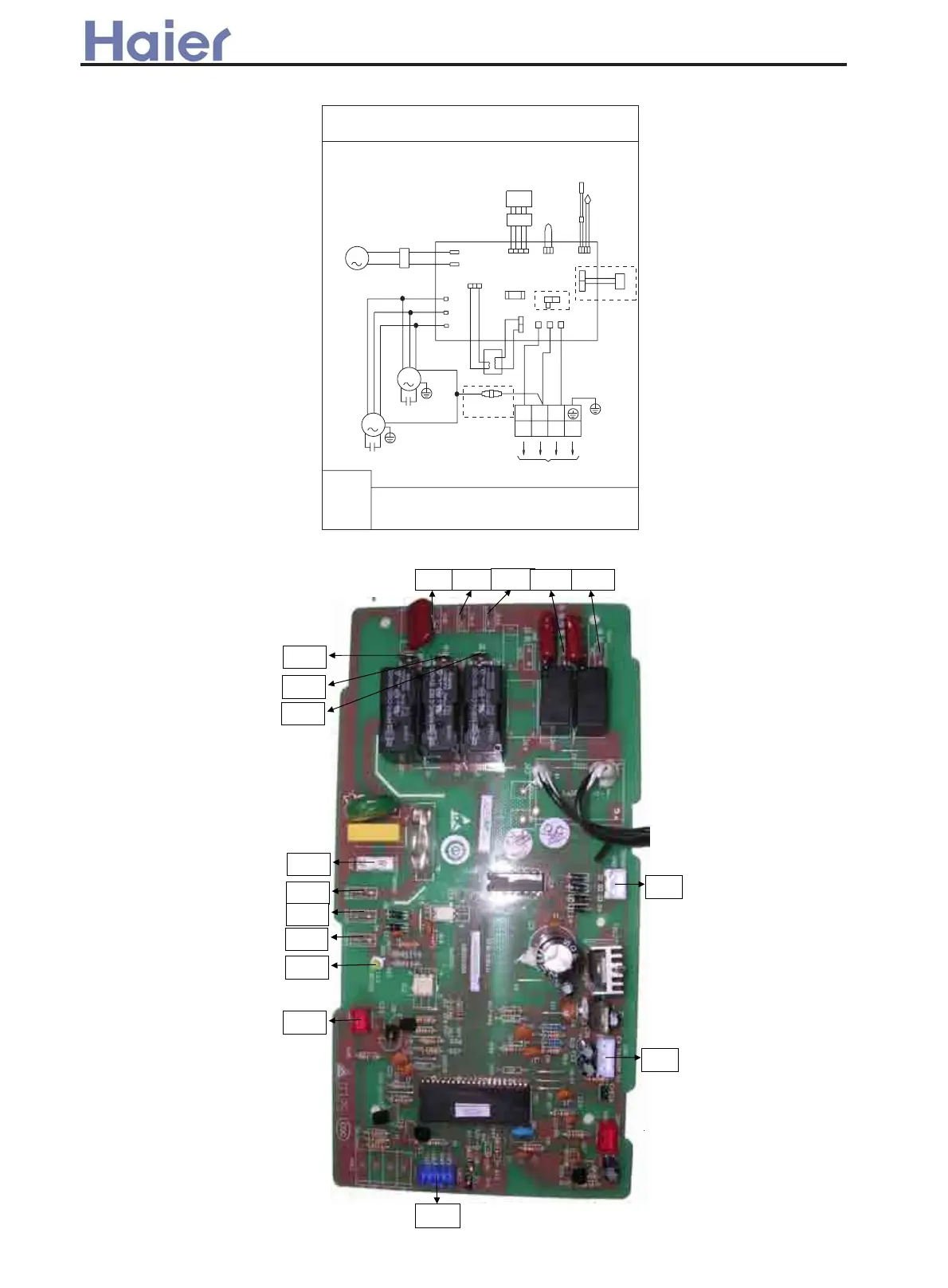

Wiring diagram and PCB photo
