Descrizione di parti e componenti

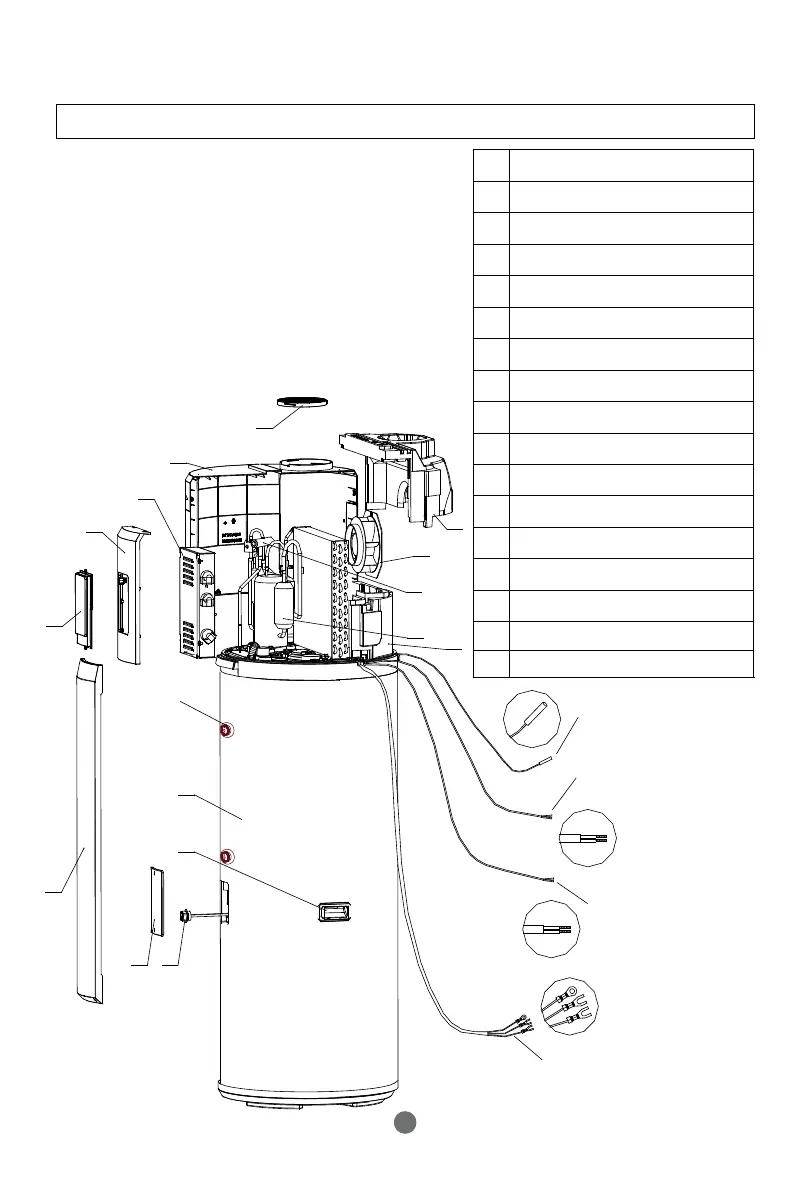

Vista in esploso
10
S/N
1 Resistenza elettrica
2 Vano elettrico
3 Coperchio
4 Panello di controllo
5 Struttura anteriore
6 Scatola dei Comandi
7
Compressore
8 Griglia di Ventilazione
9 Canale d’areazione - superiore
Canale d’areazione - inferiore
10 Ventilatore
11 Valvola a quattro vie
12
Involucro superiore
Serbatoio
13
14
15 Maniglia
Descrizione
12
3
4
5
6
7
8
9
10
11
12
13
14
15
Sensore solare/ caldaia
(HP250M3C )
Segnale di commutazione
alla caldaia（HP250M3C）
(2*0.75mm
2
,Bianco)
Segnale di commutazione
a bassa potenza comunale
(2*0.75mm
2
,Nero)
Alimentazione (3*1.5mm
2
)
16
16 Pozzetto del sensore
