Haier HP200M3 - Page 40

Désignation des composants

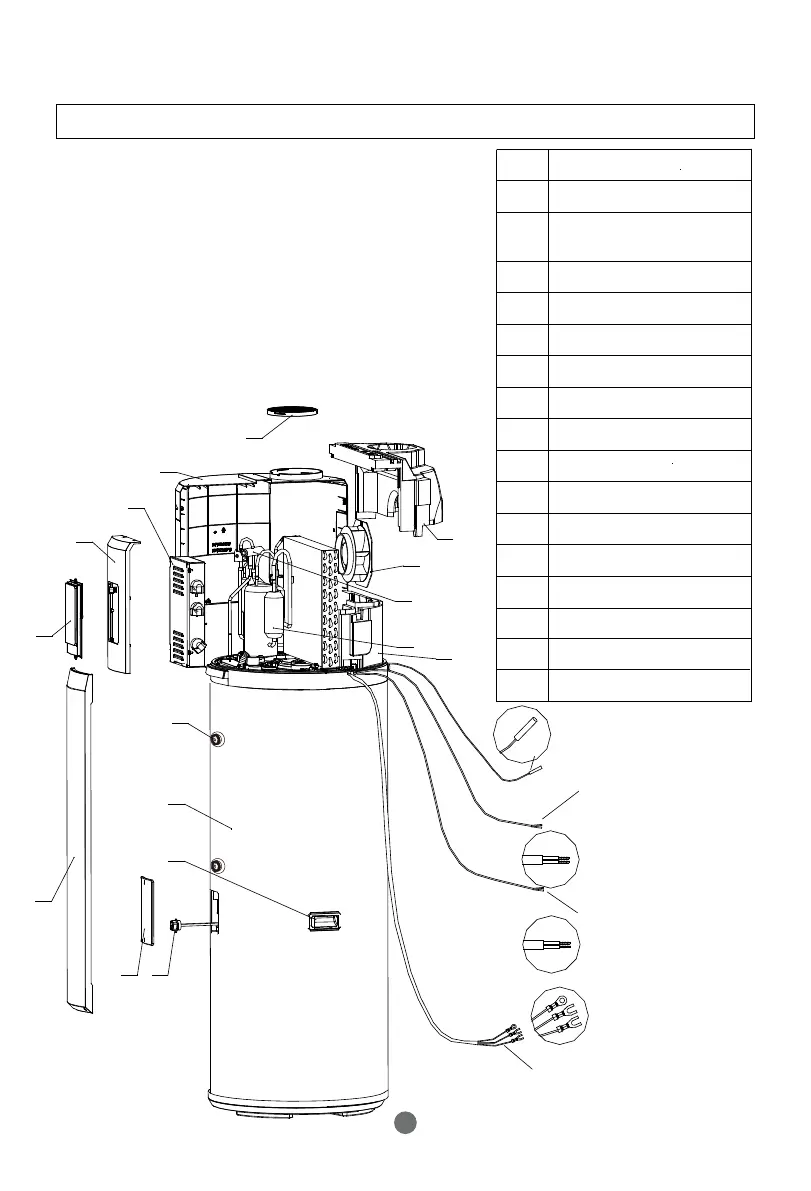

Vue éclatée
10
S/N
1 Résistance électrique
2
Cache résistance
électrique
3 Capot avant – bas
4 Panneau d’affichage
5 Capot avant – haut
6 Boîtier de commande
7
Compresseur
8 Grille de ventilation
9 Canal d'air – haut
Canal d'air -bas
10 Ventilateur
11 Vanne à quatre voies
12
Carter supérieur
Cuve
13
14
15 Poignée
Description
16 Doigt de gant
12
3
4
5
6
7
8
9
10
11
12
13
14
15
Capteur solaire ou chaudière
(uniquement pour HP250M3C)
(vient de PAC)
Cable de signal pour
chaudière
( uniquement
pour
HP250M3C)
(2*0.75mm
2
, blanc cable)
HP/HC signal cable
(2*0.75mm
2
,Noir cable)
Allimentation electrique (3*1.5mm
2
)
16
