Haier HP200M3 - Page 83

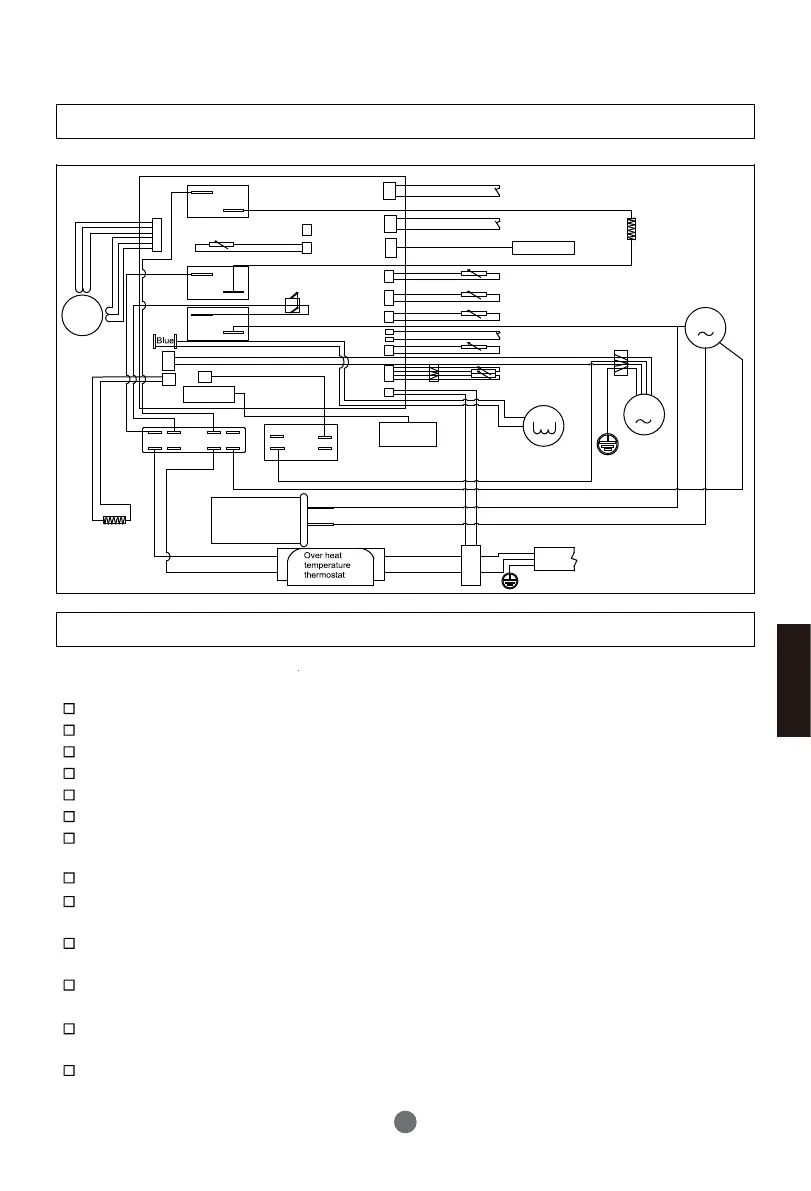

Verkabelung
Probebetrieb
Bitte lassen Sie die Probebetriebsinspektion des Boilers gemäß den Anweisungen durch
einen Installateur durchführen! Markieren Sie bitte Häkchen ins Feld √ in .
□
Sind alle elektrischen Kabel fest verbunden?
Ist die Auslegung der Abwasserleitung korrekt?
Sind die Erdungskabel fest verbunden?
Entspricht die Stromversorgungsspannung der elektrischen Verordnung?
Ist das Bedienfeld funktionsfähig?
Sind alle Geräusche im Normalbereich?
Ist das Sicherheitsdruckminderventil oder Sicherheitsrückschlagventil zur
Druckentlastung des Wasserbehälters montiert (TP-Ventil)?
Erfüllen die Materialien für die Kalt- und Warmwasserrohre die Anforderungen?
Ist nach der Montage Wasser in den Wasserbehälter eingefüllt worden? Tritt das
Wasser aus dem Heißwasserauslass aus?
Nach Verlegung aller Wasserrohre gibt es keinen unerwünschten Wasseraustritt im
Großen und Ganzen?
Tritt das Wasser nach der Wassereinspeisung und nach der Druckentlastung durch das
automatische Sicherheitsdruckminderventil aus?
Sind alle freiliegenden Wasserleitungen nach der Wassereinspeisung und
Wasseraustrittsskontrolle isoliert worden?
Sind Ablassventil, Ablassrohre und Druckentlastungsventil des Wasserbehälters mit
der Kanalisation verbunden und funktionieren sie einwandfrei?
Installationsanleitung
23
Deutsch
R
C
S
Solar/Kessel sensor (für HP250M3C)
K1
K3
K9
CN15
CN6
CN19
CN4
CN12
CN7
CN14
CN13
CN16
CN5
M
CT1
CN9
CN11
CN20
ECO1
ECO2
Umschaltsignal bei kommunalen
Versorgungsengpässen
CN3
CN1
M
Stecker
CN18
CN17
M
CN25
Versorgugns kabel
Auslaufschutzspule
Schaltsignal für den Kessel (für
HP250M3C)
Elektrische Heizung
Compressor
Schwarz
Blue
Weiß
Weiß
Hochspannungs schalter
Anzeigetafel
Umgebungstemperatur fühler
Entlüftungstemperatur fühler
Verdampferfühler
Temperatursensor des
Tanks
Vierwegeventil
Gebläse
Blau
Blau
Braun
Braun
Schwarz
Weiß
Kompressor
kapazität
Braun
Schwarz
Blau
Blau
Braun
Schwarz
Heizband
Weiß
Weiß
Blau
Blau
Unter elektrische Heizung
Stromwandler
Ansaugtemperaturfühler
Verkabelun-
gsnaht
Gebläse kapazität
Transformator
Schwarz
Schwarz
Blau
Reserviert
Elektronisches
Expansionsventil
