Ensamble e Instalacion

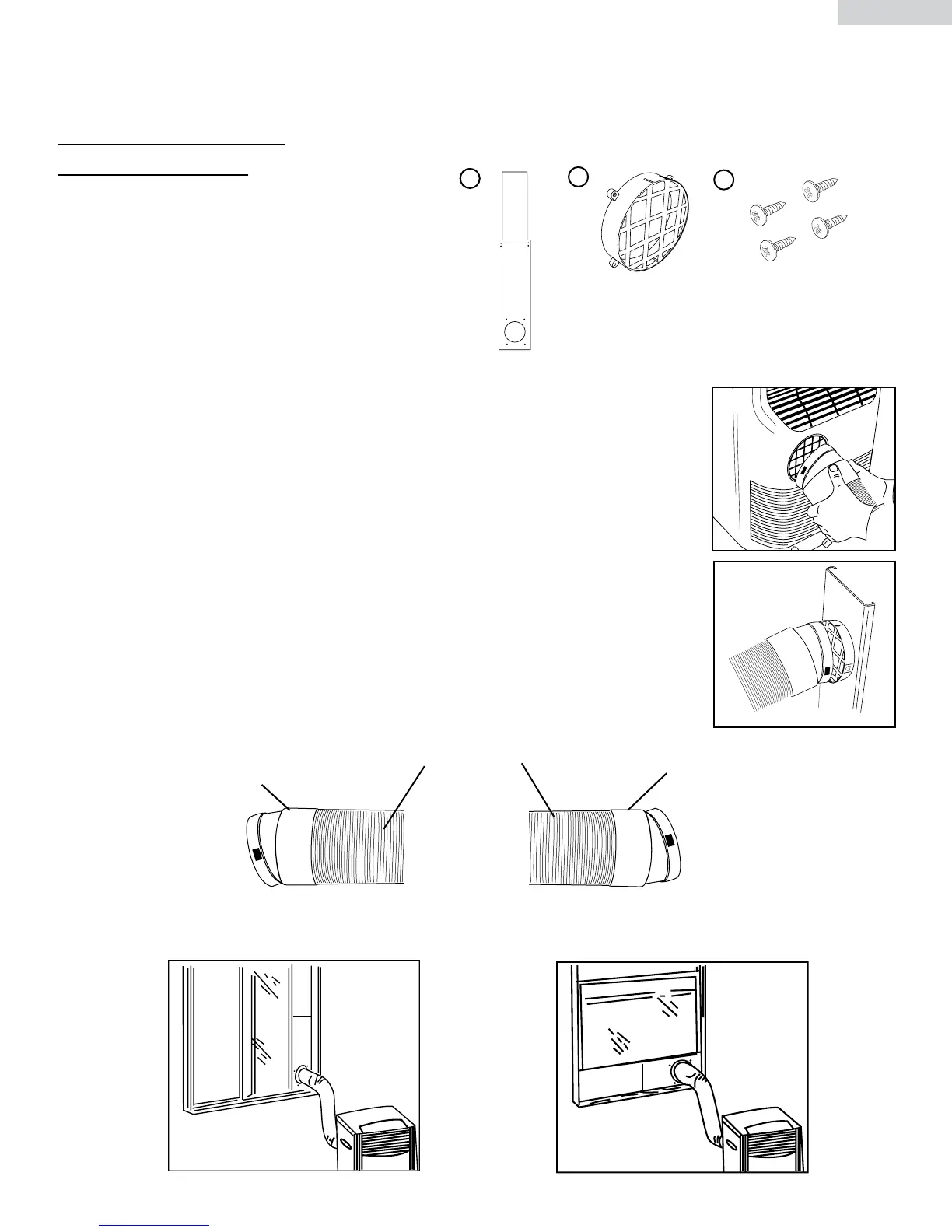

ENSAMBLE E INSTALACIÓN
INCLUYE ACCESORIOS
1. Panel plástico - 2 piezas
2. Adaptador de panel de ventana - 1 pieza
3. Tornillos - 4 piezas
4. Conector de manguera de salida -2 piezas
5. Manguera de salida de calor -1 pieza
1. Ajuste el panel plástico al ancho o altura de la ventana y ajuste con 2
tornillos que sujetan el panel
2. Empuje el adaptador redondeado del panel a través de la parte trasera del
mismo. Alinee los orificios y ajuste el adaptador con 4 tornillos los cuales
se incluyen en el kit (ajuste los tornillos por el frente)
3. Instale el panel plástico en la ventana. Si es necesario utilice cinta
adhesiva para asegurar el panel
4. Conecte la manguera de salida a la unidad insertando el extremo
más angosto del adaptador de la unidad, que se encuentra atado a la
manguera, a la salida. Gire el adaptador hacia la derecha hasta que trabe.
(ver dibujo A)
5. Mueva la unidad hacia la ventana, extienda la manguera y ate el otro
extremo de la misma a la ventana. Alinee la manguera con el adaptador
del panel y ajuste ambos.
Manguera de salida
Adaptador de ventana
Adaptador de la unidad
1
2
3
B
A
