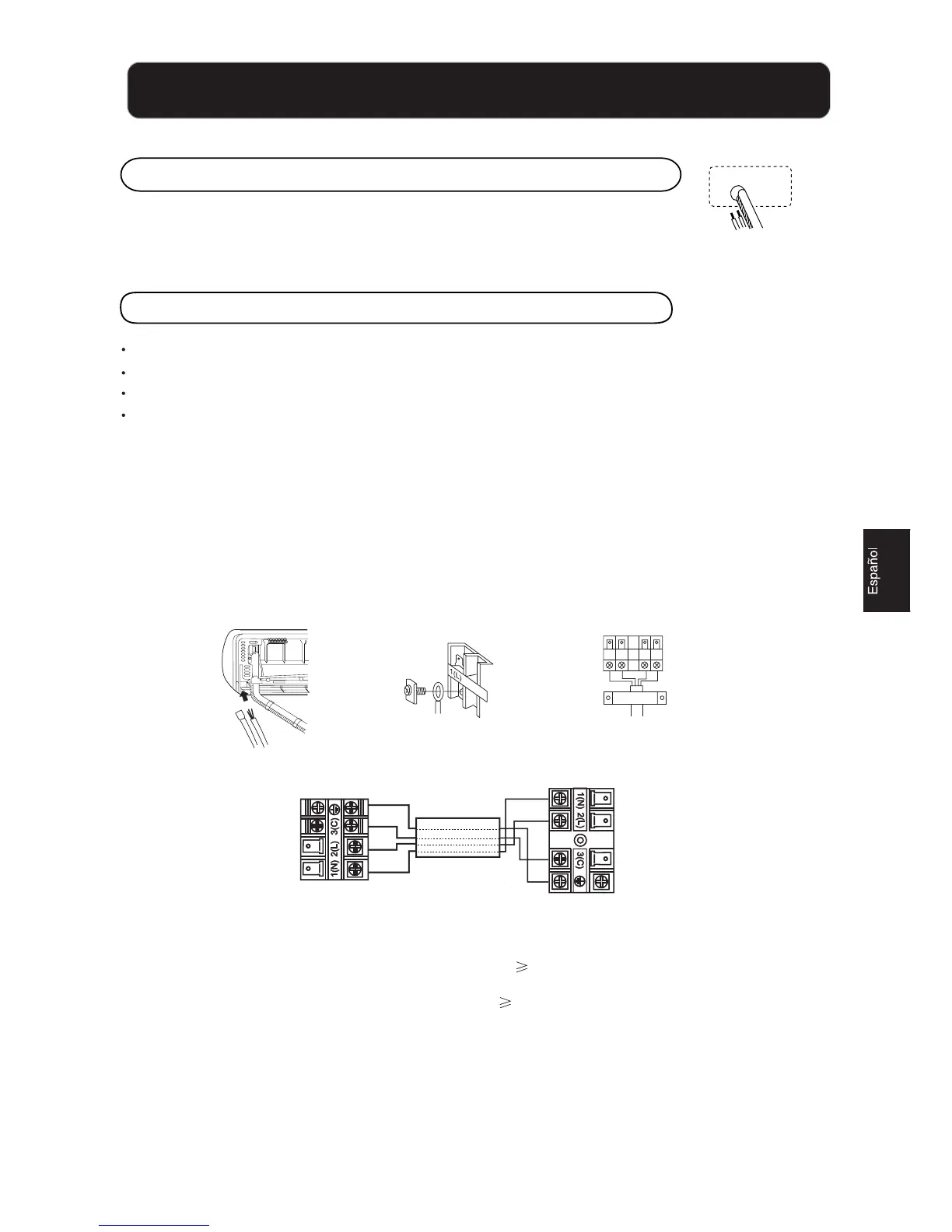

Unidad interior
Nota: Al conectar el cable, confirme el número de terminales de las unidades interior y exterior detenidamente. Si el
cableado no se ha realizado correctamente no se podrá utilizar el aparato correctamente, provocándose un defecto.
1. Si el cable de alimentación está dañado deberá ser reemplazado por el fabricante, agente de servicio o profesional
cualificado. El tipo de cable de conexión es
2. Si el fusible de la placa PC está roto, cámbielo por otro de tipo T.
3. El método de cableado debe cumplir la normativa local.
4. Después de la instalación el enchufe de alimentación debe ser fácilmente accesible.
Al conectar el cable después de instalar la unidad de interior
1. Inserte desde fuera el cable en la sala a través del lado izquierdo del orificio de la pared en el
que ya se encuentra el tubo.
2. Tire del cable desde el lado delantero y conecte el cable creando un bucle.
Al conectar el cable antes de instalar la unidad de interior
Inserte el cable desde la parte trasera de la unidad y tire desde la parte delantera.
Afloje los tornillos e inserte los extremos del cable en el bloque de terminales. Apriete entonces los tornillos.
Tire ligeramente del cable para asegurarse de que los cables han quedado correctamente insertados y apretados.
Después de conectar el cable, no olvide fijar el cable conectado con la cubierta de cable.
H05RN-F o H07RN-
F
.
3 15A/250V.
,
4G1.5mm
2
3G1.5mm
2
Unidad exterior
Unidad interior
Cable de alimentación
cableado de conexión:
13
