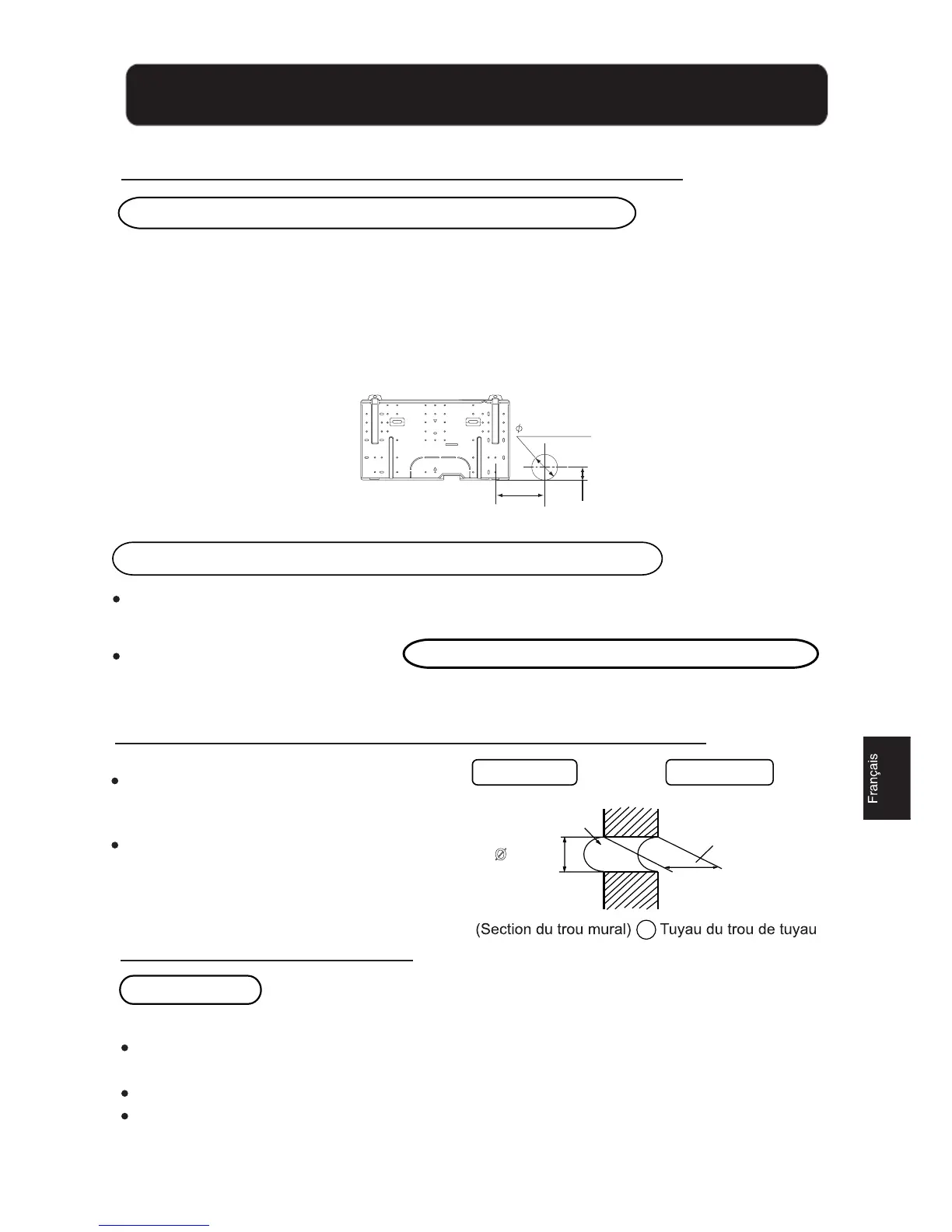

Unité intérieure
1. Monter la plaque de fixation et positionner le trou sur le mur
Lors de la première installation de la plaque de fixation
1. Effectuez, en vous basant sur des piliers ou des linteaux voisins, une mise à niveau appropriée pour
que la plaque soit fixée contre le mur, puis fixez temporairement la plaque avec un clou en acier.
2. Assurez-vous une fois de plus que la plaque est de niveau, en suspendant un fil lesté d'un poids en
partie centrale, sur le haut de la plaque, puis fixez fermement la plaque avec les clous de fixation en
acier.
3. Repérez l'emplacement du trou sur le mur A à l'aide du mètre ruban
Lorsque la plaque de fixation est attachée à une barre latérale et à un linteau
Fixez sur la barre latérale et sur le linteau une barre de montage, vendue séparément, puis attachez la
plaque à la barre de montage ainsi fixée.
Référez-vous au paragraphe précédent, " Lors de la première installation de la plaque de fixation",
pour la position du trou mural.
2. Faites un trou dans le mur et montez le cache du trou de tuyau
Faites un trou de 70 mm de diamètre,
descendant légèrement vers l'extérieur du mur.
Installez le capot du trou de tuyau et
étanchéifiez le avec du mastic après installation
Côté intérieur Côté extérieur
Trou mural
Épaisseur du mur
G
70mm
A=155mm
70mm
$

3.Installation de l'unité intérieure
Dessin du tuyau
[ Tuyauterie arrière ]
Tirez les tubes et le tuyau de drainage, puis fixez les avec du ruban adhésif
[Gauche Tuyauterie arrière-gauche ]
En cas de tuyauterie arrière gauche, coupez avec une pince le cache pour la tuyauterie à gauche.
En cas de tuyauterie arrière-gauche, pliez les tubes selon le sens des tubes indiqué sur le trou pour
tuyauterie arrière gauche, qui est marqué sur les matériaux d'isolation calorifique.
27
