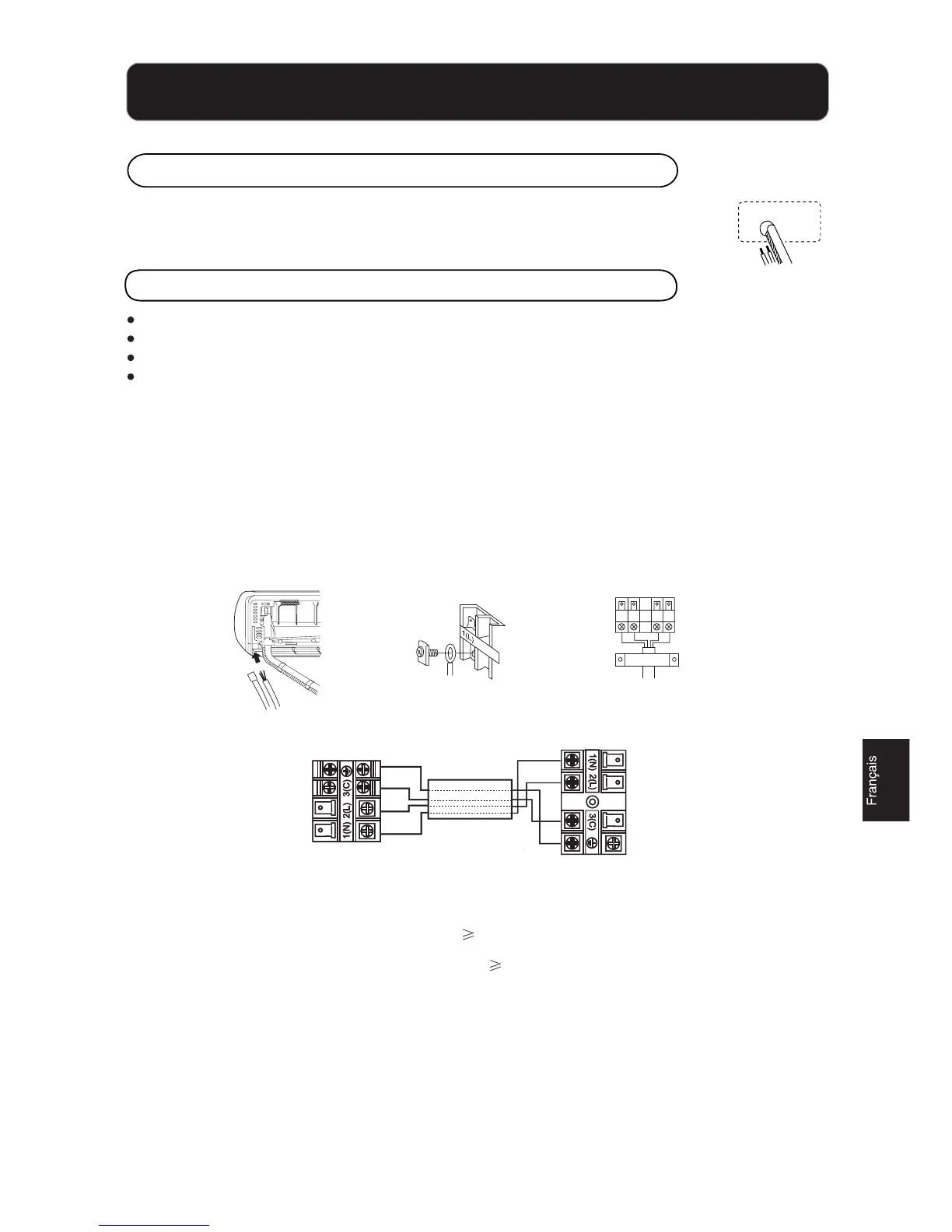

Unité intérieure
Remarque : Lorsque vous branchez le câble, confirmez avec précaution les numéros des bornes des unités intérieure et
extérieure. Si le câblage n'est pas correct, le bon fonctionnement ne peut pas être assuré et un défaut en résulte.
1. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant ou un de ses agents de maintenance,
ou une personne qualifiée similairement. Le type de file de connexion est H05RN-F ou H07RN-F.
2. Si le fusible du circuit imprimé est cassé, veuillez le remplacer par le type T. 3.15A/250V.
3. La méthode de câblage doit être en accord avec les normes locales de câblage.
4. Après installation, la prise électrique doit rester facilement accessible.
Lors du branchement du câble après installation de l'unité intérieure
1. Insérez depuis l'extérieur de la pièce vers le côté gauche du trou mural, dans lequel le tuyau existe
déjà.
2. Sortez le câble par la face avant et branchez le en faisant une boucle.
Lors du branchement du câble avant installation de l'unité intérieure
Insérez le câble depuis la face arrière de l'unité, puis tirez-le depuis la face avant.
Desserrez les vis et insérez entièrement les extrémités du câble dans le bornier, puis serrez les vis.
Tirez légèrement sur le câble pour vous assurer que les câbles ont été correctement insérés et serrés.
Après le branchement du câble, n'oubliez jamais d'attacher le câble connecté avec le cache du câblage.
Câble d'alimentation
branchement
du câblage:
4G1.5mm
2
3G1.5mm
2
Unité extérieure
Unité intérieure
29
