Fijación de la unidad externa
• Fije sólidamente la unidad externa a una base de cemento con pernos (Ø10 mm) y tuercas, de modo horizontal.
• Si la unidad externa está montada en una pared o en un techo, fije las abrazaderas de soporte sólidamente, de modo que
puedan resistir a fuertes vientos o terremotos.
• Para evitar que las vibraciones se transmitan al edificio, fije un cojinete antivibración a la unidad externa.
Elección del lugar de instalación
Unidad interna
• Colocación resistente y que no produce vibraciones, don-
de el cuerpo del aparato esté suficientemente sostenido.
• Colocación no expuesta a calor o vapor generado cerca,
Colocación en la que la toma y salida del aire no estén
obstruidas.
• Colocación en la que sea fácil conectar las tuberías a la
unidad externa.
• Colocación en la que el aire frío se pueda difundir fácil-
mente en todo el local.
• Colocación cerca de una toma de corriente, con suficien-
te espacio alrededor (véase dibujos).
• Colocación en la que haya una distancia superior a 1 m de
televisores, radio, aparatos sin hilos y lámparas fluorescen-
tes.
• En caso de que se fije el mando a distancia a la pared, la
posición debe ser tal que permita a la unidad interna reci-
bir las señales cuando las lámparas fluorescentes de la es-
tancia estén encendidas.
Unidad externa
• Colocación expuesta lo menos posible a la lluvia o a la luz
solar directa y suficientemente ventilada.
• Colocación capaz de soportar al aparato, y en la que no
se amplifiquen ni el ruido ni las vibraciones.
• Colocación en la que el aire y el ruido producidos por el cli-
matizador no ocasionen molestias a los vecinos.
• Respetar los espacios necesarios para la instalación indi-
cados en el dibujo de la página anterior.
Alimentación eléctrica
• Antes de introducir el enchufe de alimentación en la toma de la corriente eléctrica, se aconseja controlar el voltaje.La ten-
sión de alimentación debe corresponder a cuanto se indica en la placa.
• Instalar un circuito de alimentación especialmente dedicado (superior a los 10 A).
• En caso de colocación en un lugar muy húmedo, instale un detector de dispersión eléctrica.
• En todos los casos, instale un disyuntor de corriente.
• La toma de corriente deberá hallarse a una distancia tal que pueda llegar el cable de alimentación eléctrica. Evite alargos.
Elección de las tuberías
• Aísle térmicamente tanto los tubos del líquido como los del
gas, ya que durante el funcionamiento se alcanzan tem-
peraturas muy bajas.
• El grosor de los tubos debe ser como mínimo de 0,8 mm.
Diámetro tuberías mod. 7-9-12 mod. 18
Tubo líquido Ø 6,35 mm (1/4”) Ø 6,35 mm (1/4”)
Tubo gas Ø 9,52 mm (3/8”) Ø 12,7 mm (1/2”)

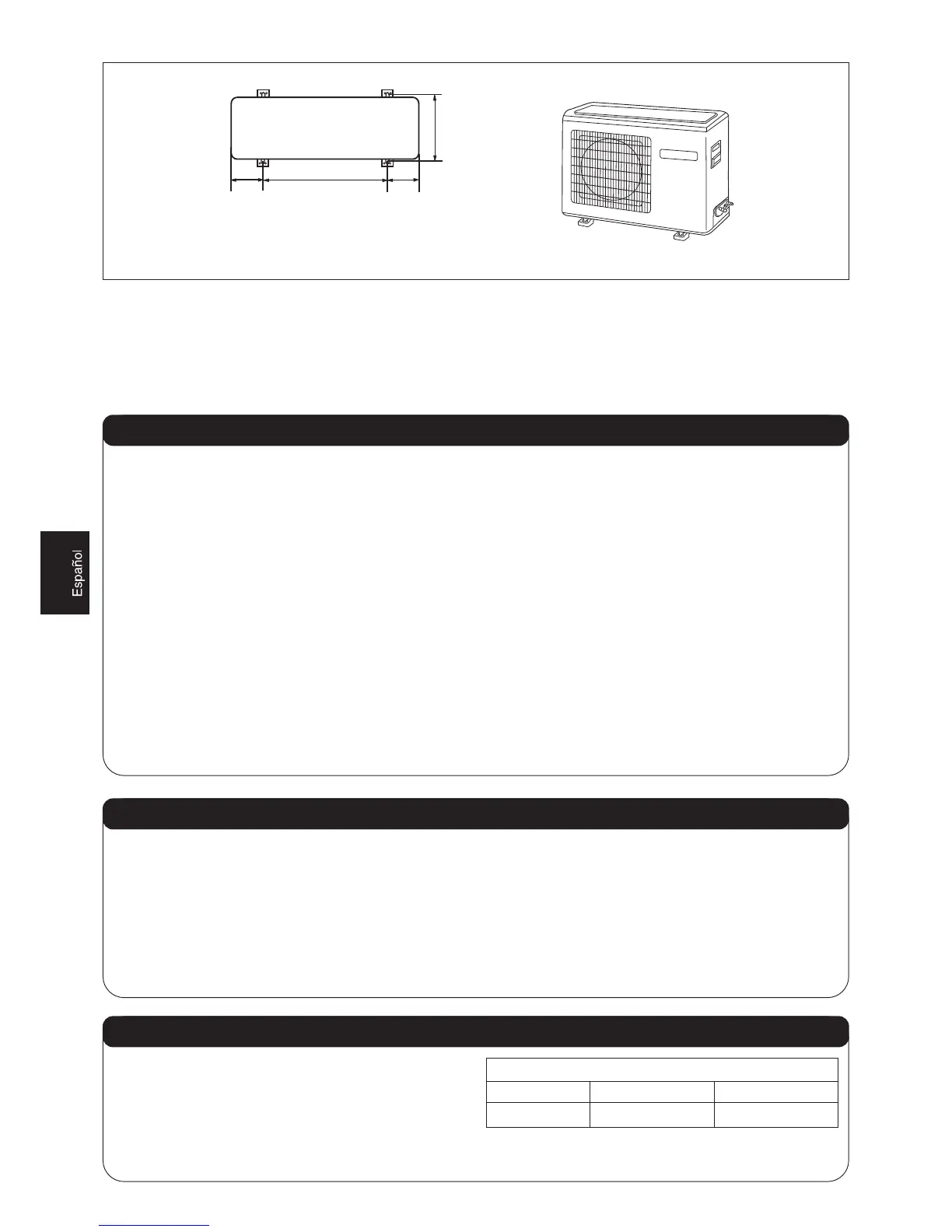

Medidas para la fijación al suelo
de la unidad externa (mm)
500140 140
652
10
