Manual de instalación de aparato de aire acondicionado
Preparación
Llave dinamométrica
(17 mm, 22 mm, 26 mm)
Alicate
Sierra para metales
Sierra de tubos
Broca de tubo
Herramienta de conicidad
Llave (17, 19 y 26 mm)
Cuchilla
Detector de fugas de gas o agua
jabonosa
Metro
Avellanador
Antes de insertar el enchufe de alimentación en la toma, compruebe que el voltaje
no falla. La fuente de alimentación es la que figura en la placa de datos nominales.
Instale el aparato en un circuito dedicado de alimentación.
Debe existir una toma al alcance del cable de alimentación. No trate de prolongar
el cable cortándolo.
Herramientas necesarias para realizar la instalación
Fuente de alimentación
Selección del lugar de instalación

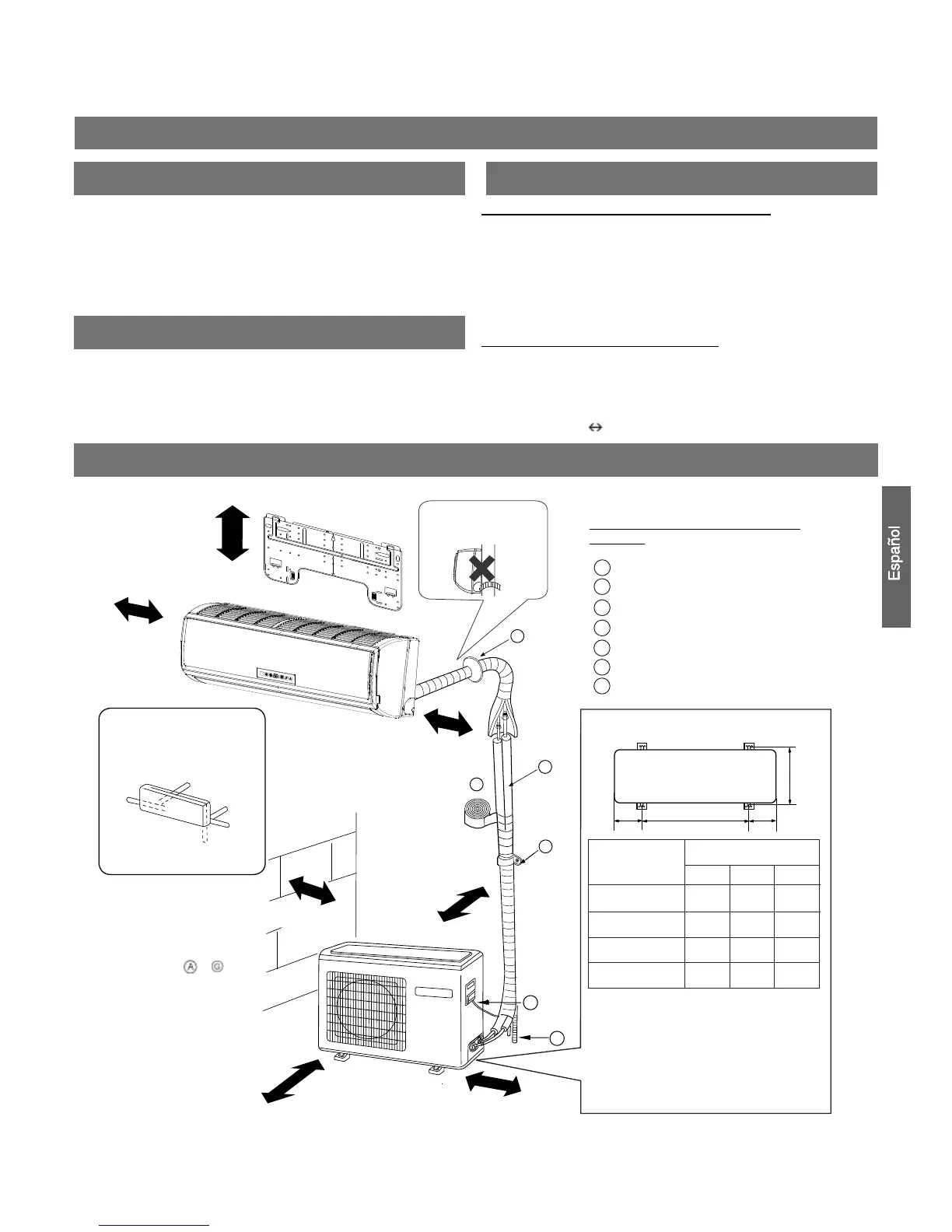

Diagrama para la instalación de aparatos interiores y exteriores
Los modelos cumplen la norma R410A sobre refrigerantes libres de HFC
más de 5cm
más de 10cm
Debe prestarse atención
a la pendiente de la
manguera de drenaje
más de 10cm
más de 10cm
más de 10cm
más de 60cm
más de 15cm
Organización de la dirección
de los tubos
Izquierda
Izquierda trasera
Derecha
trasera
Derecha
Inferior
Las marcas de
a
que se muestran en la figura
representan los componentes.
La distancia entre la unidad
interior y el suelo debe ser
superior a 2m.
Componentes opcionales para la instalación
de los tubos
Cinta no adhesiva
Cinta adhesiva
Soporte (L.S) con tornillos
Conexión de cable eléctrico para interior
y exterior
Manguera de drenaje
Material aislante de calor
Cubierta de orificio de entubación
Dimensiones de fijación al suelo
de la unidad exterior (Unidad :mm / )
Fijación de la unidad exterior
● Fije la unidad a un bloque de cemento con
pernos (10mm) y tuercas firme y horizontalmente.
● Si instala la unidad sobre una pared, techo o
tejado, instale un soporte con clavos o cables
considerando la posibilidad de terremotos o
viento fuerte.
● Si la vibración afectase a la casa, fije la unidad
instalando una alfombra de absorción de vibraciones.
Recuerde que la ilustración anterior podría no reflejar fielmente el producto adquirido y debe utilizarse únicamente como referencia.
Lea este manual antes de la instalación
Explique el uso del aparato al usuario siguiendo las instrucciones de este manual.
5
XYX
Z
Dimensiones(mm/pulgadas)
Modelo
xyz
140 500 256
140
500
256
583
319.5
113.5
633
340
HSU09VHG(DB)-W
HSU12VHG(DB)-W
HSU18VHG(DB)-W
HSU24VHG(DB)-W
(5 1/2)
(5 1/2)
(4 1/2)
(4 1/2)
113.5
(19 2/3)
(19 2/3)
(23)
(24 7/8)
(10 1/16)
(10 1/16)
(12 5/8)
(13 1/2)
(1 15/16 pulgadas)
(3 15/16 pulgadas)
(3 15/16 pulgadas)
(3 15/16 pulgadas)
(3 15/16 pulgadas)
(5 7/8 pulgadas)
(23 5/8 pulgadas)
Martillo
Unidad interior – Elija una ubicación que sea
● Firme y que no provoque vibraciones, que pueda soportar la unidad adecuadamente.
● Que no se vea afectada por calor o vapor generado en las cercanías y donde las
tomas de entrada y salida no estén obstruidas.
● Que permita un drenaje sencillo y en el que puedan conectarse los tubos a la
unidad exterior.
● Donde el aire frío pueda distribuirse uniformemente por la sala.
● Que esté cerca de una toma de suministro eléctrico. (Consulte los diagramas).
● Coloque la unidad interior de modo que se encuentre a más de 1m de televisiones,
radios, aparatos inalámbricos y lámparas fluorescentes.
● En el caso de fijar el control remoto a una pared, colóquelo donde la unidad interior
pueda recibir su señal mientras estén encendidas las lámparas fluorescentes de la sala.
Unidad exterior – Elija una ubicación
● Seleccione el lugar menos afectado por la lluvia o la luz solar directa y
suficientemente ventilado.
● Elija un lugar que permita soportar el peso de la unidad y que no amplifique el ruido
y las vibraciones.
● Seleccione un lugar en el que los residuos y el viento generado por la unidad no
cause una molestia a los vecinos.
● Coloque la unidad en un lugar en el que pueda disponerse de la distancia de
separación marcada en la figura anterior.
pulgada
A
F
C
E
D
G
B
