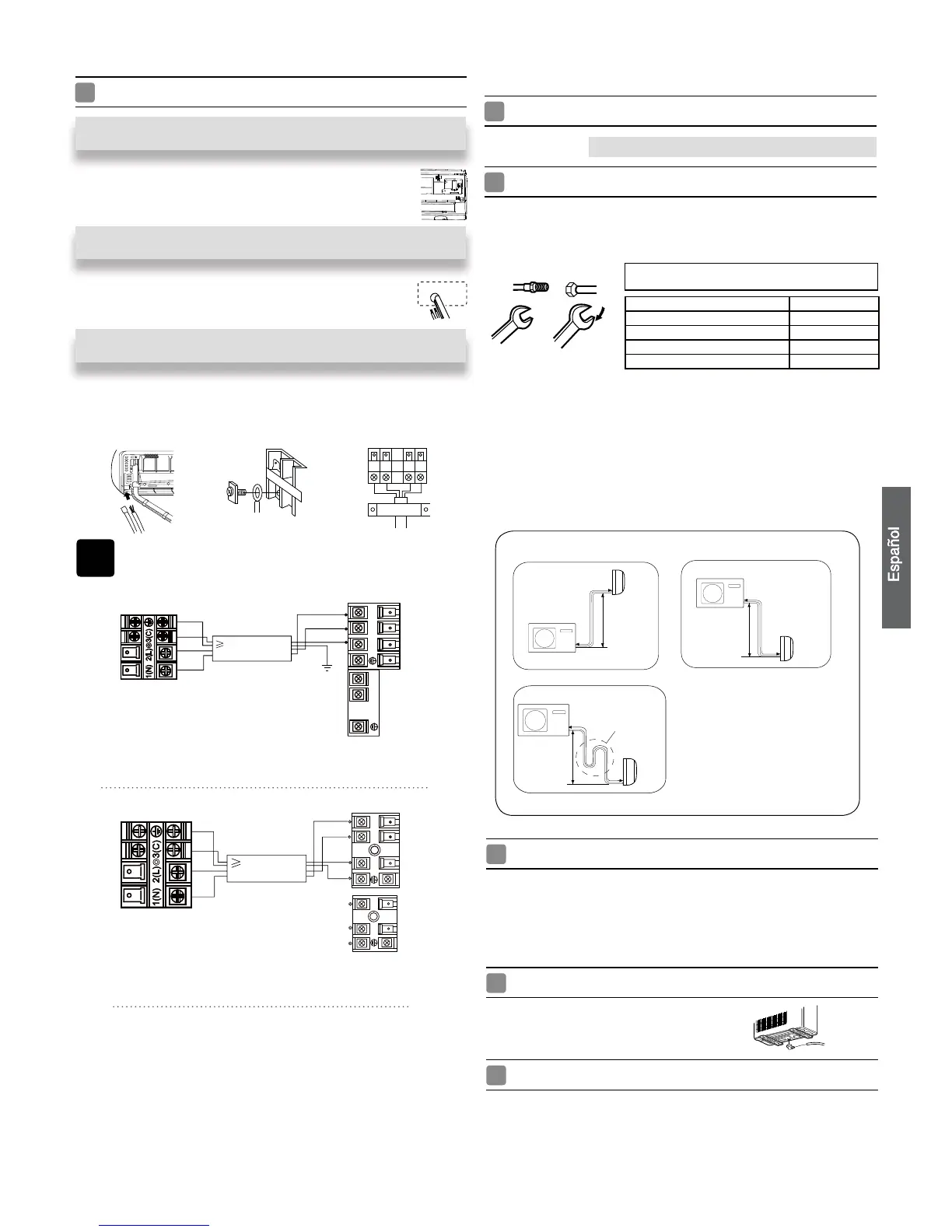

Unidad exterior
Instalación de la unidad exterior
Conexión de los tubos
Para doblar un tubo, intente hacer la curva lo más suave posible para no aplastar el
Será más sencillo conectar en primer lugar el tubo de gas.
El tubo de conexión es especial para el tipo R410A.
Instalación del codo de drenaje
Método de purga: para utilizar una bomba de vacío
Al conectar el cable, confirme el número de terminales de las unidades interior
y exterior detenidamente. Si el cableado no se ha realizado correctamente no
se podrá utilizar el aparato correctamente, provocándose un defecto.
Nota
Media unión
Tuerca cónica
Llave Llave dinamométrica
Si se fuerza la fijación sin aplicar centrado podrían
dañarse los tubos y provocarse una fuga de gas.
Procure que no penetren materiales, como residuos o arena, en el tubo.
La longitud estándar del tubo es de 5m(196 7/8) Si el tubo tiene más de
7
m(275 5/8) para
9k/12k /10m(393 6/8) para18k / 24k
,
se verán afectadas
las funciones de la unidad. Si es
necesario alargar el tubo, deberá
cargarse refrigerante
adicional a razón de
20 g/m(0.018 oz/inch) para 09k/12k/18k / 50g/m(0.045 oz/inch) para 24k.
No obstante, la carga de refrigerante deberá ser realizada
por un ingeniero profesional
en aire acondicionado. Antes de añadir refrigerante
adicional, realice una purga de
aire desde los tubos refrigerantes y la unidad interior
utilizando un
a bomba de
vacío y
carg
ue d
espués el refrigerante adicional.
A
B
A
B
A
B
PRECAUCIÓN
Unidad interior
Unidad exterior
Unidad exterior
Filtro de aceite
Unidad interior
Unidad exterior
Unidad interior
Elevación máx. Amáx
En caso de que la elevación A sea
superior a 15ft / 5m,elfiltrode
aceite debe instalarse cada 5 ~7 m.
Longitud máx.: Bmáx
Conexión
● Utilice el mismo método con la unidad interior. Afloje los tornillos del bloque de
terminales e inserte los tapones completamente en los mismos. Apriete entonces
los tornillos.
● Si el cableado no es correcto, no podrá alcanzarse la orientación correcta y el
controlador podría resultar dañado.
● Fije el cable con una pinza.
● Si utiliza un codo de drenaje, instálelo como indica la
figura. (Nota: sólo para unidades con bomba de calor).
Instale la unidad exterior de acuerdo con el diagrama de instalación de unidades interiores y exteriores.
1. Si el cable de alimentación está dañado deberá ser reemplazado por el fabricante,
agente de servicio o profesional cualificado. El tipo de cable de conexión es
H05RN-F o H07RN-F.
2. Si el fusible de la placa PC está roto, cámbielo por otro de tipo T.3.15A/250VAC
(Interior), T.25A/250VAC (Exterior).
3. El método de cableado debe satisfacer los requisitos de las normas locales de
cableado.
4. Después de la instalación, el enchufe de alimentación debe encontrarse ubicado en
un lugar fácilmente accesible.
5. Debe instalarse un interruptor en el cableado fijo. El interruptor deberá ser de tipo
omnipolar y la distancia entre los dos contactos no deberá ser inferior a 3mm.
Conexión de los cables eléctricos de interior/exterior
Extraer la cubierta del cableado
● Extraiga la cubierta de los terminales situada en la esquina inferior
derecha de la unidad interior. Extraiga entonces la cubierta del
cableado desenroscando los tornillos.
Al conectar el cable después de instalar la unidad de interior
1. Inserte desde fuera el cable en la sala a través del lado izquierdo del
orificio de la pared en el que ya se encuentra el tubo.
2. Tire del cable desde el lado delantero y conecte el cable creando un
bucle.
Al conectar el cable antes de instalar la unidad de interior
● Afloje los tornillos e inserte los extremos del cable en el bloque de terminales. Apriete
entonces los tornillos.
● Tire ligeramente del cable para asegurarse de que los cables han quedado
correctamente insertados y apretados.
● Después de conectar el cable, no olvide fijar el cable conectado con la cubierta de cable.
)C
(3
)
N
(1
)L(2
)
C
(3
)
N
(
1)L(2
^
{
1
2
N
2
)
(
3
(C)
L
1
)
(
= 32ft / 10m (09k / 12k)
= 50ft / 15m (18k / 24k)
= 50ft / 15m (09k / 12k)
= 80ft / 25m (18k / 24k)
1. Retire el tapón del puerto de mantenimiento de la válvula de 3 vías, el tapón del
vástago de la válvula de 2 vías y 3 vías, y conecte el puerto de mantenimiento a
la manguera de proyección de carga (inferior) del colector. Conecte entonces la
manguera de proyección de carga (central) del colector a la bomba de vacío.
