Manuel d'installation d'un climatiseur de pièce
Préparation
Marteau
Clé dynamométrique
(17 mm, 22 mm, 26 mm)
Pince
Scie à métaux
Coupe-tube
Perceuse
Outil d'évasement
Clé à ergot (17,19 et 26 mm)
Couteau
Détecteur de fuite de gaz ou solution à
base d'eau savonneuse
Rubans à mesurer
Alésoir
Avant de brancher la fiche dans la prise, vérifiez que la tension est sans faille. La
source d'alimentation correspond aux informations sur la plaque signalétique.
Installez un circuit d'alimentation auxiliaire exclusive.
Une prise doit être installée de manière à ce que le câble d'alimentation puisse
être branché facilement. Ne pas prolonger le câble en le coupant.
Outillage requis pour l'installation
Source d'alimentation
Sélection de l'emplacement pour l'installation

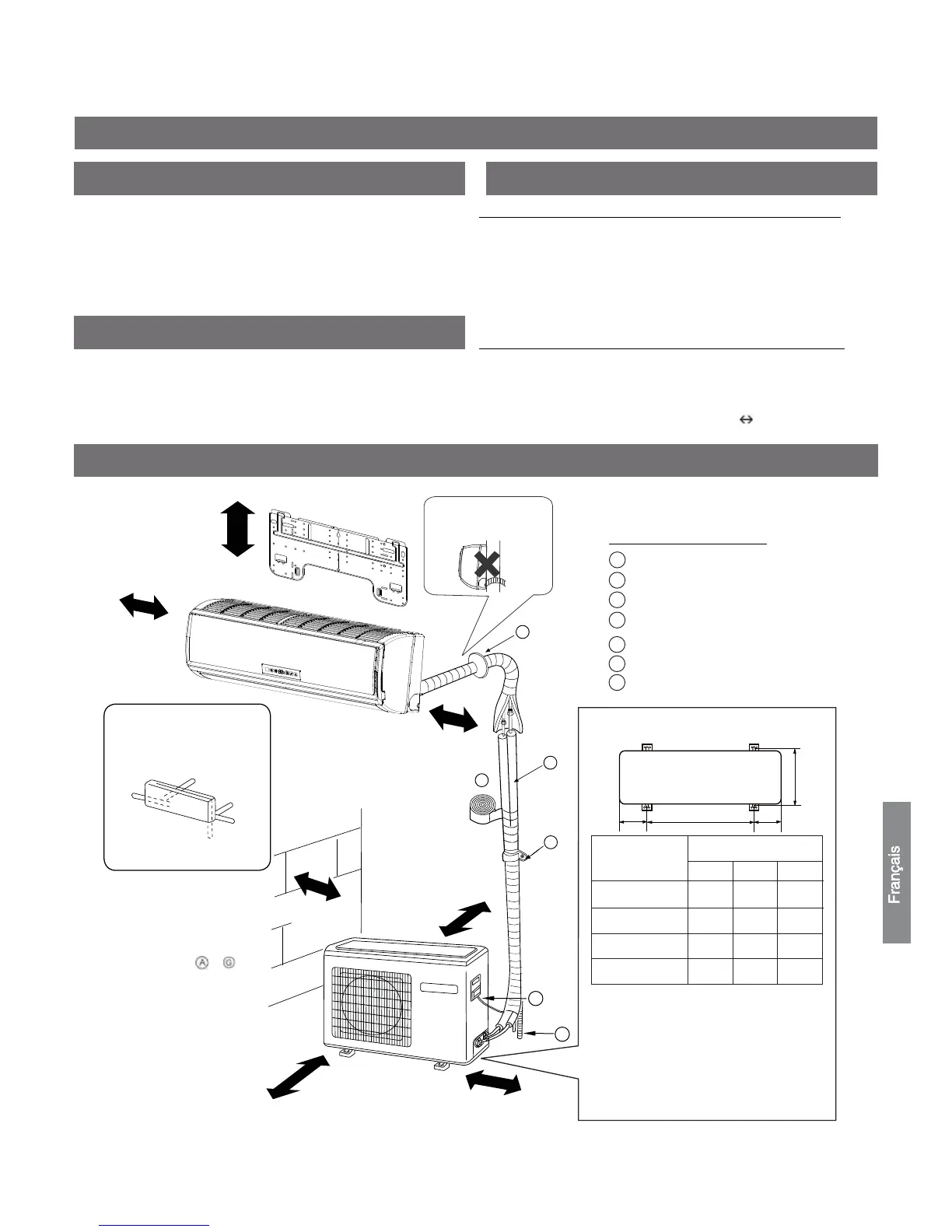

Schéma de l'installation des unités intérieures et extérieures
Les modèles utilisent le réfrigérant R410A sans HFC
plus de 5cm
plus de 10cm
Il faut faire particulièrement
attention au soulèvement
du tuyau de vidange.
plus de 10cm
plus de 10cm
plus de 10cm
plus de 60cm
plus de 15cm
Disposition des directions de la
tuyauterie
Gauche
Arrière gauche
Arrière
droite
Droite
En bas
Les marques de
à
sur la figure représentent les
références de pièce.
La distance entre l'unité inté-
rieure et le sol est de 2 m
minimum.
Pièces en option pour la tuyauterie
Ruban non adhésif
Ruban adhésif
Selle (L.S) avec vis
Raccordement du câble électrique entre
unités intérieures et extérieures
Tuyau de vidange
Matériau d'isolation thermique
Cache trou de tuyauterie
Dimensions de fixation au sol de
l'unité
Fixation de l'unité extérieure
● Fixez l'unité horizontalement et solidement sur le
béton ou un bloc de béton avec des boulons
(10 mm) et des écrous
● Lorsque l'unité doit être installée sur un mu, un
toit ou la toiture, fixez un support avec des clous
ou des fils en tenant compte des séismes et
vents forts.
● Si des vibrations risquent d'affecter la maison,
fixez l'unité avec un tapis anti-vibration
L'illustration ci-dessus est indiquée à titre de référence uniquement, vous devez tenir compte des particularités du modèle acheté.
Lisez ce manuel avant de procéder à l'installation
Communiquez à l'utilisateur suffisamment d'informations sur l'exploitation de l'unité selon ce manuel.
9
XYX
Z
extérieure (Unité:mm / )
pouce
Dimensions(mm/pouces)
M
odèle
xyz
140 500 256
140
500
256
583
319.5
113.5
633
340
HSU09VHG(DB)-W
HSU12VHG(DB)-W
HSU18VHG(DB)-W
HSU24VHG(DB)-W
(5 1/2)
(5 1/2)
(4 1/2)
(4 1/2)
113.5
(19 2/3)
(19 2/3)
(23)
(24 7/8)
(10 1/16)
(10 1/16)
(12 5/8)
(13 1/2)
(1 15/16 pouces)
(3 15/16 pouces)
(3 15/16 pouces)
(3 15/16 pouces)
(3 15/16 pouces)
(5 7/8 pouces)
(23 5/8 pouces)
Unité intérieure – Sélectionnez un emplacement qui soit
● Solide sans vibration et offrant un support suffisant.
● N'est pas affecté par de la chaleur ou de la vapeur générées dans les environs et
doit garantir que l'entrée et la sortie de l'unité ne seront pas gênées.
● Facilement vidangeable avec la tuyauterie connectée à l'unité extérieure.
● Où l'air froid puisse être réparti dans toute la pièce.
● Près d'une prise de courant (Voir les schémas).
● Sélectionnez un emplacement à une distance d'au moins (1) m par rapport aux pos-
tes de télévision, radio, appareils sans fil et lampes fluorescentes.
● En cas de fixation de la télécommande sur un mur, sélectionnez l'emplacement de
sorte que l'unité intérieure puisse recevoir les signaux lorsque les lampes fluores-
centes sont allumées dans la pièce.
Unité extérieure – Sélectionnez un emplacement qui soit
● Sélectionnez un emplacement qui ne soit pas exposé à la pluie ou à la lumière du
jour et qui soit suffisamment ventilé.
● Sélectionnez un emplacement capable de supporter l'unité où les vibrations et le
bruit n'augmentent pas.
● Sélectionnez un emplacement où le vent et le bruit ne risquent pas de gêner les
voisins.
● Choisir un endroit dans lequel les distances marquées illustrées dans le schéma
ci-dessus sont disponibles.
A
F
C
E
D
G
B
