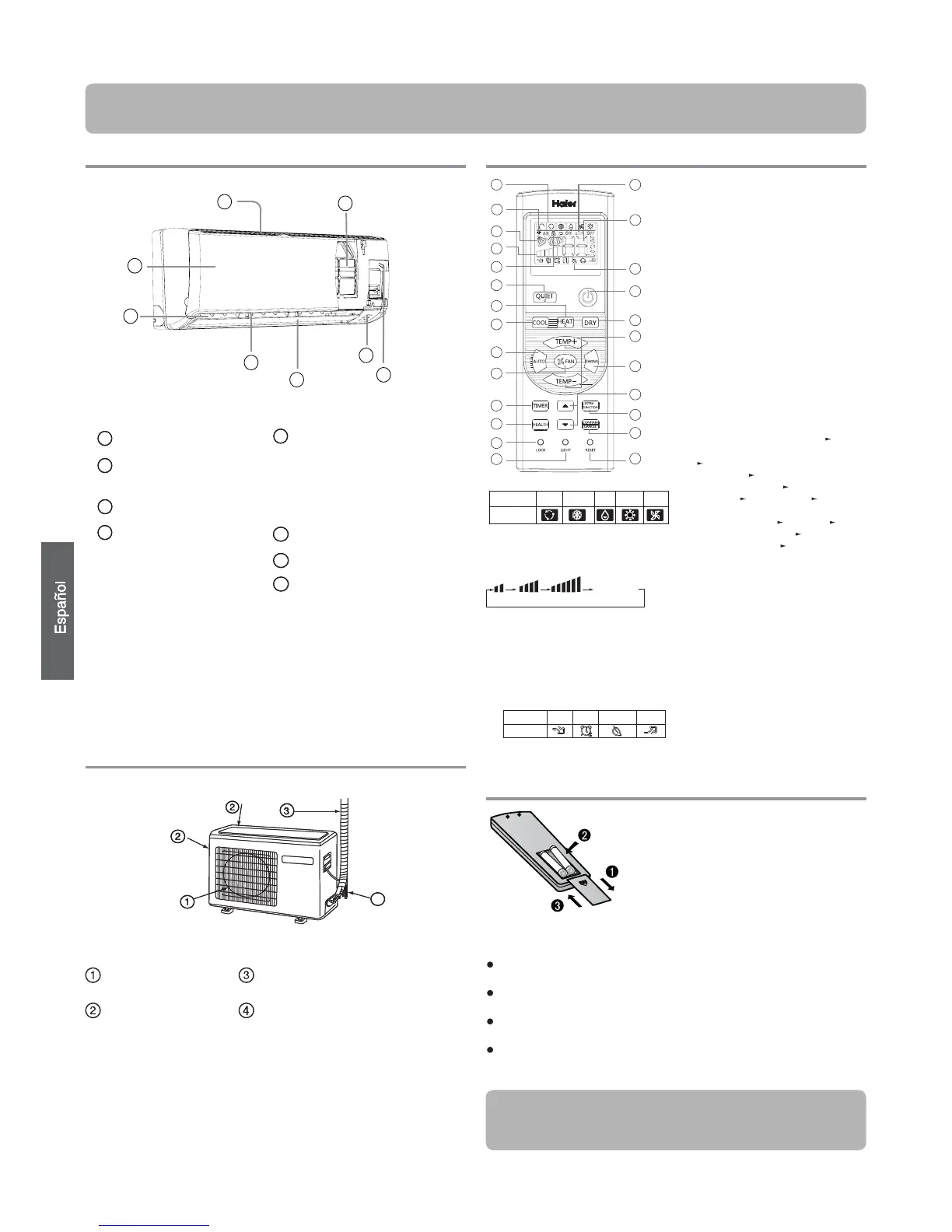

Componentes y funciones
Unidad interior
Unidad exterior
SALIDA DE AIRE
TUBOS DE CONEXIÓN Y CABLEADO
ELÉCTRICO
ENTRADA DE AIRE MANGUITO DE DRENAJE
Recuerde que la ilustración anterior podría no reflejar
fielmente el producto adquirido y debe utilizarse únicamente
como referencia.
Mando a distancia
Instalación de las pilas
4
La función Saludable no está disponible para algunas unidades.
Sugerencia:
Extraiga las pilas si no tiene intención de utilizar la unidad durante un
periodo largo de tiempo. Si observa alguna pantalla extraña después de
extraer las pilas deberá pulsar el botón Restablecer.
8
Extraiga la tapa de las pilas;
En la figura se muestra el modo
de carga de las pilas. 2 pilas
AAA, botón reinicio (botella);
Instale las pilas y vuelva a colocar de nuevo la tapa.
Nota:
1
2
3
4
A
segúrese de que la polaridad de
labateríaeslacorrecta:
"+"/ "-";
Debe haber menos de 23 pies (7 metros) de distancia libre de
obstrucciones entre el mando y el receptor.
Las lámparas fluorescentes y teléfonos inalámbricos reducirán el
rango del mando a distancia.
Si la pantalla parece tenue, es posible que las baterías del mando
a distancia deban ser sustituidas.
En ocasiones se puede corregir el mal funcionamiento del mando
a distancia quitando las baterías durante unos minutos y luego
recolocándolas.
Recuerde que la ilustración anterior podría no reflejar fielmente el
producto adquirido y debe utilizarse únicamente como referencia.
1
2
3
4
5
6
7
8
Toma de entrada
Panel de indicadores
Rejilla de la toma de
entrada
Interruptor de emergencia
Toma de salida
Filtro SXUL¿FDGRU de aire
(interior)
Pala vertical (permite
ajustar
la dirección del
flujo de aire hacia la
izquierda y hacia la
derecha)
Alerón horizontal
(permite
ajustar la dirección
del flujo
de aire hacia arriba
y hacia
abajo; no lo ajuste
manual
mente)
1
2
3
4
5
6
7
8
1
2
3
4
5
9
10
11
12
13
14
15
16
17
22
23
24
25
19
20
21
8
18
7
6
8. Indicador de funciones adicionales
Modo de
funcionamiento
SILENCIO SUELO SALUDABLE INTENSO
Mando a
distancia
9. Botón SILENCIO
10. Botón CALOR
11. Botón FRÍO
12. Botón AUTOMÁTICO
13. Botón VENTILADOR
14. Botón TEMPORIZADOR
15. Botón SALUDABLE
16. Botón BLOQUEAR
Se utiliza para bloquear los botones y
la pantalla LCD.
17. Botón LUZ
Controla la activación y desactivación
de la iluminación del panel de
indicadores LED de la unidad interior.
18. Botón ENCENDIDO / APAGADO
19. Botón SECO
20. Botón TEMPERATURA
21. Botón OSCILACIÓN
22. Botón HORA
23. Botón FUNCIÓN ADICIONAL
Función: Dirección del aire
---
Posición de ÀXMR de aire saludable
1
---
Posición de ÀXMR de aire
saludable 2
---
Restablecer la posición
original de la aleta
---
Flujo de aire
horizontal
---
Jardín A-B
---
10 y
símbolo de calefacción mostrado
simultáneamente
---
Dormir
---
Calefacción eléctrica
---
Calefacción
eléctrica Potencia
---
Modo de
conversión Fahrenheit/Celsius
24. Botón CANCELAR/CONFIRMAR
Función: establecer y cancelar el
temporizador y otras funciones
adicionales.
25. Botón RESTABLECER
Si el mando a distancia presenta
alguna anomalía, introduzca un objeto
puntiagudo a través del RUL¿FLR para
pulsar este botón y restablecer el
mando a distancia.
1. Indicador de modo
Observación:
Jardín A-B,
10 y
símbolo de calefacción mostrado
simultáneamente, Calefacción
eléctrica,
No disponible.
Modo de
funcionamiento
AUTOMÁTICO
REFRIGERACIÓN SECO CALEFACCIÓN VENTILADOR
Mando a
distancia
2. Indicador de envío de señal
3. Indicador de OSCILACIÓN
4. Indicador de VELOCIDAD DE
VENTILADOR
5. Indicador de BLOQUEO
6. Indicador
TEMPORIZADOR DE
APAGADO
TEMPORIZADOR DE
ENCENDIDO
7. Indicador de TEMPERATURA
BAJA MEDIA ALTA AUTOMÁTICO
Visualización
circular
