FRENCH
COMMANDE CÂBLÉE
49-5000680 Rev. 0

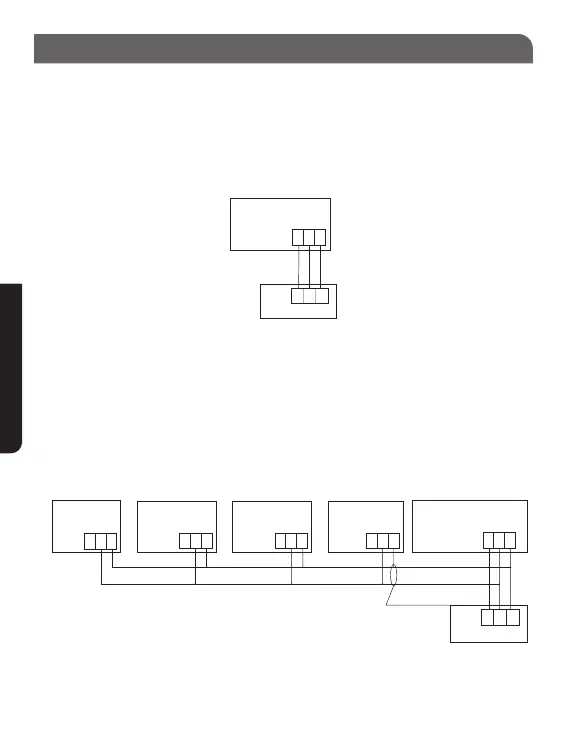

Méthodes de connexion de câblage
Il y a trois méthodes pour connecter la commande câblée aux
unités intérieures .
A� Une commande câblée contrôle une unité intérieure; l'unité
intérieure se connecte à la commande câblée via un câble
blindé à 3 conducteurs.
A
A
B
B
C
C
Indoor 1
Polar wire
Wire controller
Wire controller
B� Une commande câblée peut contrôler jusqu'à 16 ensembles
d'unités intérieures (max.); un câble blindé à 3 conducteurs
doit connecter la commande câblée et l'unité principale (l'unité
intérieure connectée directement à la commande câblée).
Les autres se connectent également à l'unité principale via un
câble blindé à 3 conducteurs.
A A A A A
A
B B B B B
B
C C C C C
C
Indoor 1 Indoor 2 Indoor N Indoor 15 Indoor 16
(master unit)
Wire controller Wire controller Wire controller Wire controller Wire controller
Wire controller
Control wiring of wire
controller, polar.
