COMMANDE CÂBLÉE
49-5000680 Rev. 0
Remarque : La méthode de câblage est utilisée pour l'unité
ci-dessous
Cassette AB09/12/18SC2VHA
Conduit étroit AD07/09/12/18SL2VHB
Murale haute
AW07/09/12/18LC2VHB
AW09/12/18/24ES2VHB
AW09/12/18EH2VHA AW09/12TE1VHA
AW18/24TE2VHA
Avis:
Pour la connexion d'une commande câblée à une unité de type
cassette et à conduit étroit, veuillez suivre les instructions du
manuel d'installation de l'unité intérieure correspondante, ainsi
que le manuel d'installation de la trousse WK-B pour une unité
intérieure murale haute.

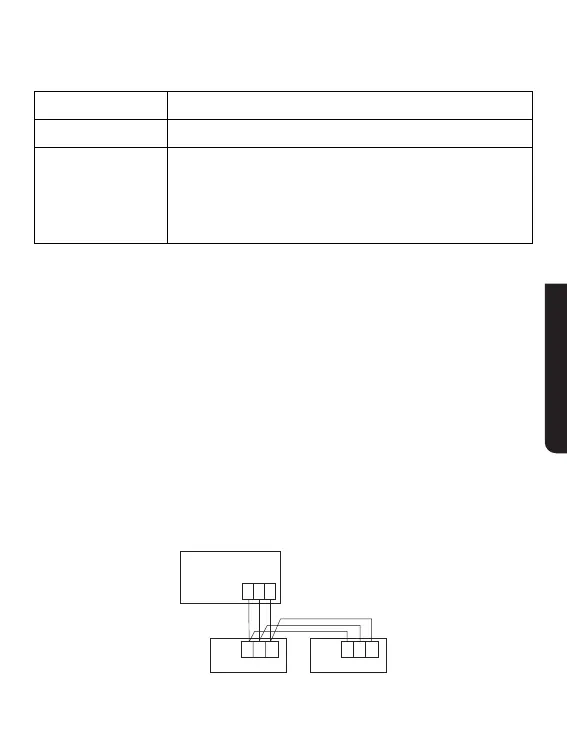

C� Deux commandes câblées contrôlent une unité intérieure.
La commande câblée qui se connecte à l'unité intérieure est
appelée commande principale, l'autre est appelée commande
secondaire. La commande câblée principale et l’unité
intérieure (ainsi que la commande principale et la commande
secondaire) sont toutes connectées avec un câble blindé à 3
conducteurs.
A
A A
B
B B
C
C C
Polar wire
Polar wire
Indoor 1
Wire controller Wire controller
Wire controller
