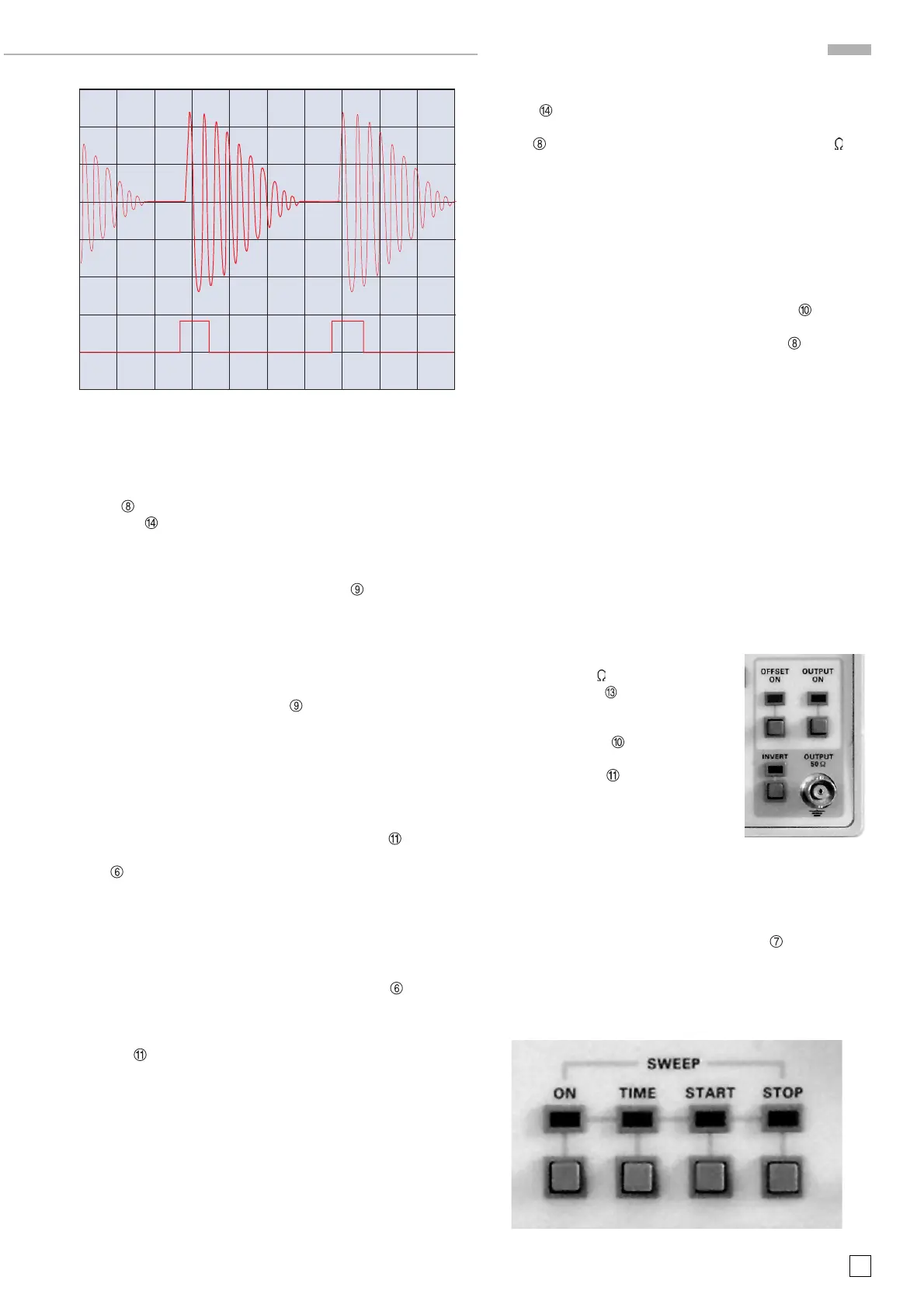

Bild 4: getriggertes Arbitrary-Signal
Frequenz
Die Frequenz des Ausgangssignals wird mit dem digitalen Dreh-
geber
oder den beiden Tasten zur Frequenzbereichsum-
schaltung
eingestellt. Der Drehgeber hat eine beschleuni-
gungsabhängige Auflösung. Bei langsamen Drehungen beträgt
die Auflösung 1 Digit. Bei schnelleren Drehungen wird der Fre-
quenzbereich in größeren Schritten durchfahren. Vor der Ein-
stellung der Frequenz muss die Taste FREQ.
zur Aktivierung
dieses Parameters betätigt werden.
Impulsbreite
Die Impulsbreite der Funktion „Impuls“ wird mittels des glei-
chen Einstellers wie bei der Einstellung der Frequenz verän-
dert. Dazu wird die Taste PULSE
zur Aktivierung betätigt.
Bei eingeschalteter Funktion „Impuls“ erscheint im Frequenz-
Display die einzustellende Impulsdauer. Dabei wird der Wert
für die positive Impulsbreite angezeigt. Es können nur Zeiten
angezeigt werden, die im zulässigen Bereich für die jeweilige
Frequenz liegen. Anderenfalls ertönt ein Signalton und die Ein-
gabe wird nicht akzeptiert.
Die max. Impulsbreite wird durch die Beziehung Impulsbreite =
0.8 / Frequenz bestimmt. Wird die Taste INVERT
betätigt,
werden negative Impulse erzeugt. In diesem Fall erfolgt im Dis-
play
die Anzeige der Zeit für die negative Impulsbreite. Bei
aktivierter Wobbelfunktion wird die Impulsbreite durch die höchs-
te vorgegebene Start- oder Stopfrequenz bestimmt.
Amplitude
Die Ausgangsamplitude wird im Prinzip wie die beiden vorher
beschriebenen Parameter verändert. Im Display
wird die
Spitze–Spitze–Spannung des unbelasteten Ausgangs ange-
zeigt. Impulse beginnen im Nulldurchgang und sind entwe-
der positiv oder negativ, entsprechend der Vorgabe durch
INVERT
. In diesen Fällen wird die positive oder die negati-
ve Signalamplitude, ausgehend von der Nulllinie, im Display
angezeigt.
Die Bereiche für die Ausgangsamplitude lassen sich wie folgt
einstellen:
Unbelastet an 50 Ω
Bereich 1 2.1 V - 20 V 1.05 V – 10 V
Bereich 2 0.21 V 2.0 V 0.105 V – 1 V
Bereich 3 20 mV 200 mV 10 mV – 100 mV
Die Bereiche werden mittels der Bereichstasten ÷10/* und
x10/
umgeschaltet. Innerhalb der Bereiche, aber auch
bereichsüberschreitend, wird die Amplitude mit dem Dreh-
geber
verändert. Bei Belastung des Ausgangs mit 50 sind
die im Display angezeigten Werte durch 2 zu dividieren, um
den korrekten Wert der Ausgangsspannung zu erhalten. Wird
eine Offsetspannung zugeschaltet, müssen beide Spannun-
gen innerhalb des gleichen Bereiches liegen.
Offset
Zum Ausgangssignal kann eine negative oder positive Gleich-
spannung als Offset hinzugefügt werden. Die Aktivierung die-
ser Funktion geschieht auf Tastendruck (OFFSET
) und wird
durch die entsprechende LED angezeigt. Die präzise Einstel-
lung erfolgt ebenfalls mittels des Drehgebers
. Bereichs-
umschaltung und Signalumkehr sind identisch wie bei der
Amplitudeneinstellung. Die maximalen Offsetspannungen sind
wie folgt:
Bereich 1 ±7.5 V
Bereich 2 ±0.75 V
Bereich 3 ±75 mV
Die maximale Offsetspannung ist jeweils auf den bei der
Amplitudeneinstellung gewählten Bereich beschränkt. Ein Off-
set von z.B. 5 V bei einer Signalspannung von 20 mV ist somit
nicht möglich. Die Offsetspannung ist innerhalb eines Berei-
ches kontinuierlich von negativen zu positiven Werten verän-
derbar. Für den Einsatz der Offset-Funktion bei der Wobbel-
funktion gelten die gleichen Voraussetzungen.
Signalausgang
Der Signalausgang des HM8130 hat eine
Impedanz von 50
und kann mittels der
Taste OUTPUT ON
an und ausgeschal-
tet werden. Ist eine Offsetspannung ein-
gestellt, wird diese durch Drücken der
Taste OFFSET ON
zugeschaltet. Die
Polarität des Ausgangssignals wird mit
der Taste INVERT
umgeschaltet. Der
Ausgang ist kurzschlussfest und kurzfris-
tig (15 sec.) gegen extern angelegte Span-
nungen (DC und AC) bis max. ±15 V ge-
schützt.
Wobbelbetrieb
Der Wobbelbetrieb kann in Ergänzung zu den Betriebsarten
freilaufend und getriggert verwendet werden. Die Wobbel-
betriebsart wird durch die Taste SWEEP ON
eingeschaltet
und durch die dazugehörige LED signalisiert. Die Betriebs-
parameter Sweepzeit, Startfrequenz und Stopfrequenz lassen
sich unabhängig voneinander einstellen.
