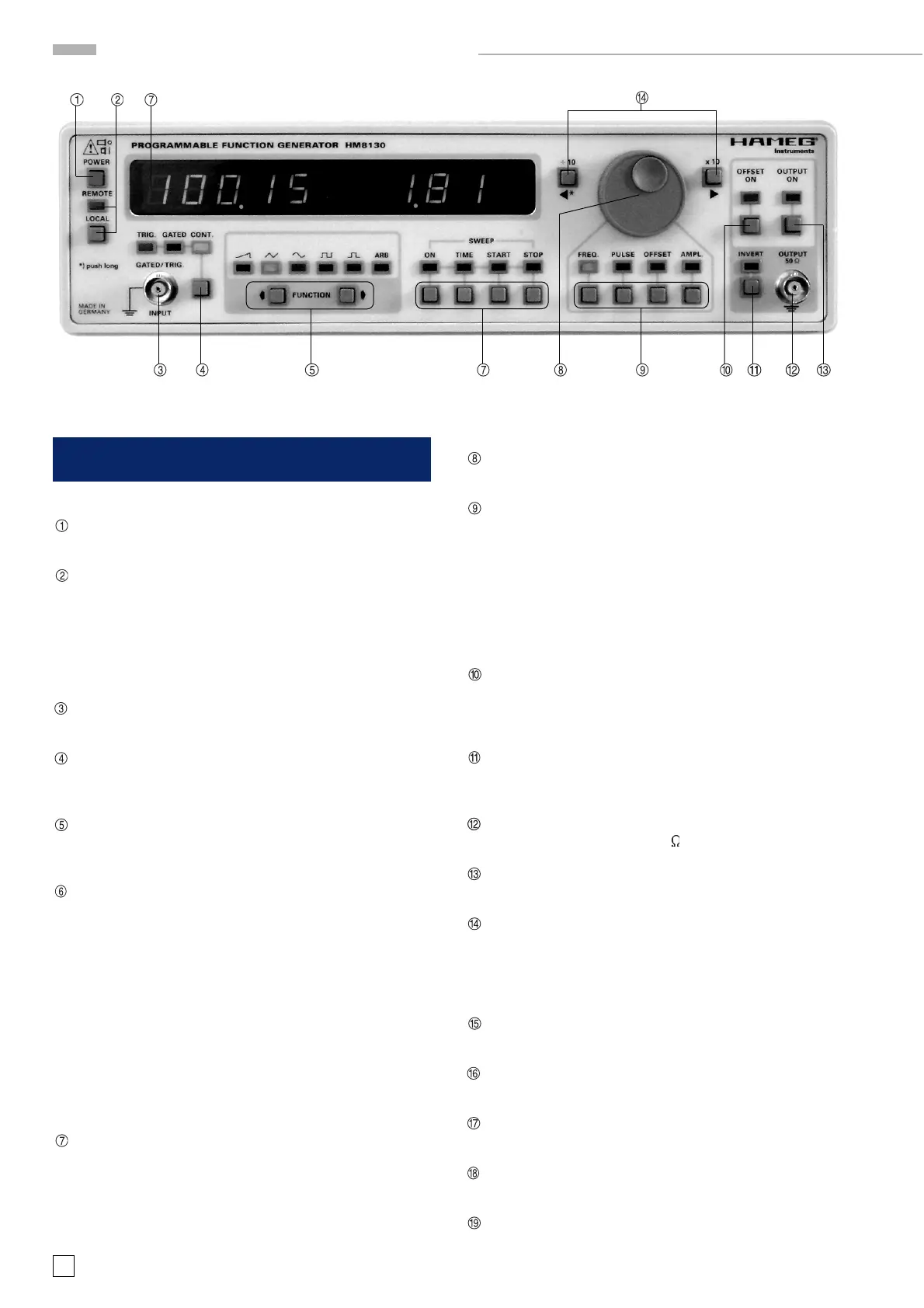

Bezeichnung der Bedienelemente
Bezeichnung der Bedienelemente
POWER (Taste)
Netzschalter; Netzanschluss auf der Geräterückseite.
REMOTE / LOCAL (Taste und LED)
Die REMOTE – LED leuchtet, sobald das Gerät über die
Schnittstelle angesprochen wird. Um in die manuelle
Betriebsart zurückzukehren (Return to local), ist die Tas-
te LOCAL zu drücken, vorausgesetzt das Gerät befindet
sich nicht in der Betriebsart „Local lockout“, d.h. die Tas-
ten auf der Gerätevorderseite sind nicht gesperrt.
GATE / TRIG. (BNC-Buchse)
Eingang für Trigger- und Gate-Signale
TRIG./GATED/CONT. (Drucktaste und LEDs)
Auswahl der Betriebsarten (Triggered, Gated, Continuous):
getriggert, torgesteuert und freilaufend.
FUNCTION (Tasten und LED’s)
Auswahl der Signalfunktion: Sägezahn, Dreieck, Sinus,
Rechteck, Impuls, Arbitrary.
DISPLAY (7-Segment-LED)
Anzeige von Frequenz und Ausgangsspannung. Frequen-
zen werden mit 5 Stellen Auflösung angezeigt. Die Aus-
gangsspannung erscheint als U
ss
-Wert (Leerlauf) mit 3-
stelliger Auflösung.
Bei Aufruf der Sweep-Betriebsart werden im Display
Sweepzeit, Start- bzw. Stopfrequenz, je nach Einstell-
modus, angezeigt.
Die Impulsdauerzeit ersetzt die Frequenzanzeige bei der
Funktion „Impuls“, sobald der Einstellmodus PULSE (Puls-
breite) aktiviert wird. Bei Einstellung des Ausgangs-
spannungs-Offset (DC) wird die Anzeige der Ausgangs-
spannung durch den Wert der eingestellten Offset-
spannung (Leerlauf) ersetzt.
SWEEP (Tasten und LED’s)
Sweep - Parametereinstellung für Wobbelbetriebsart.
Sweepzeit, Startfrequenz und Stopfrequenz sind unabhän-
gig voneinander einstellbar. Die Einstellung kann auch
„online“, während des Wobbelbetriebs, erfolgen. Änderun-
gen werden sofort wirksam.
EINSTELLKNOPF (digitaler Drehgeber)
Zur Einstellung sämtlicher Betriebsparameter
Tasten und LED’s zum Parameteraufruf
Auswahltasten zur Aktivierung der Einstellung für Fre-
quenz, Impulsbreite, Offset und Ausgangsspannung. Der
jeweils aktivierte Parameter wird mittels LED angezeigt
und lässt sich durch den Einsteller verändern. Die Schritt-
weite bei der Einstellung ist abhängig von der Dreh-
geschwindigkeit. Langsam: Einstellung mit 1 Digit-Schrit-
ten. Schnell: Der gesamte Frequenzbereich kann mit we-
nigen Umdrehungen überschritten werden.
OFFSET (Taste und LED)
Taste für Zuschaltung der Offsetspannung zur Ausgangs-
spannung des Gerätes. Die Zuschaltung ist unabhängig
von der Ausgangsspannung möglich.
INVERT (Taste)
Taste zur Invertierung der Ausgangssignale beim Impuls-
betrieb und zur Erzeugung negativer Offsetspannungen
OUTPUT (BNC-Buchse)
Signalausgang; Impedanz 50
OUTPUT ON (Taste)
Taste zur Aktivierung des Ausgangs
÷10/* und x10/ (Tasten)
Tasten zur dekadischen Einstellung der Parameter bzw.
zur Auswahl der zu ändernden Dezimalstelle
Rückseite
INTERFACE
Interface-Anschluss (Option)
AM - IN (BNC-Buchse)
Eingang für AM-Modulation
SWEEP OUT (BNC-Buchse)
Sägezahnausgang (Sweep – Modus)
TRIG. OUT (BNC-Buchse)
Triggerausgang
Kaltgeräteeinbaustecker
