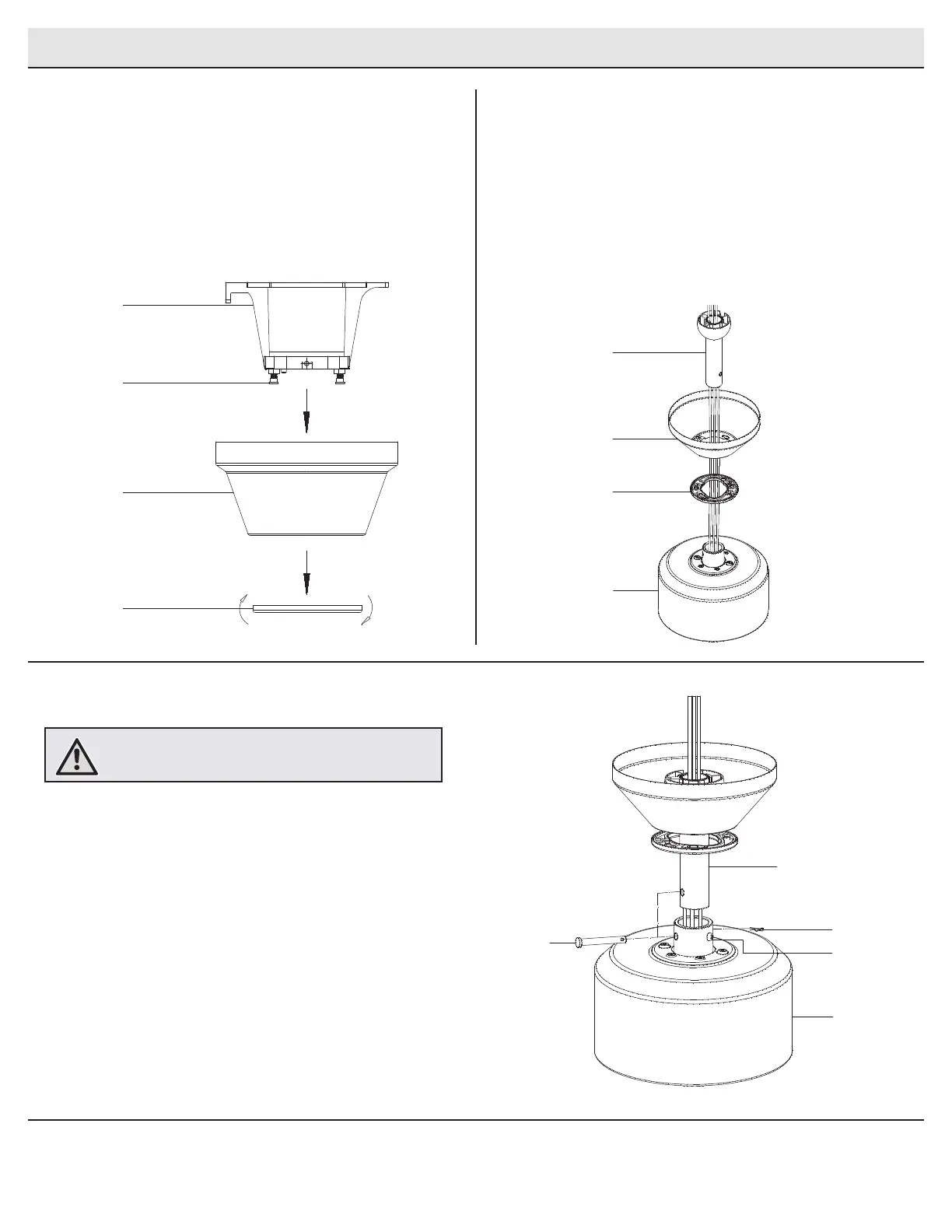

Ensamblaje - Montaje estándar en techo
Cómo tender los cablesPreparación para montaje estándar
□ Inserta los cables que salen por la parte superior del conjunto
motor-ventilador (E) a través del centro de la tapa inferior de la
cubierta (C).
□ Asegurar que la abertura de la cubierta (B) esté sobre la parte
superior e insertar el tubo bajante/bola (D) a través de aquella (B).
□ Insertar los cables que salen por la parte superior del conjunto
motor-ventilador (E) a través del tubo bajante, como se muestra.
21
□ Retira la tapa inferior (C) de la cubierta (B) girándola hacia la
izquierda hasta liberarla.
□ Aoja los dos tornillos de la cubierta (PP) en la parte inferior del
soporte de montaje (A) y girar la cubierta hacia la izquierda para
quitar el soporte (A) de la cubierta (B).
Cómo ensamblar el ventilador
□ Aoja, sin quitarlos, los dos tornillos de jación (ZZ) del
collarín en la parte superior del conjunto motor-ventilador (E).
□ Alinea los oricios en la parte inferior tubo bajante (D) con
los oricios en el collarín de la parte superior del conjunto
motor-ventilador (E).
□ Inserta con cuidado el pasador de soporte (BB) a través de los
oricios del collarín y del tubo bajante (D). Ten cuidado de no
forzar el pasador de soporte (BB) contra el cableado dentro
del tubo bajante (D).
□ Inserta el pasador de cierre (CC) en el oricio cercano al
extremo del pasador de soporte (BB) hasta que quede
encajado en su posición.
□ Vuelve a apretar los dos tornillos de jación (ZZ) del collarín
en la parte superior del conjunto motor-ventilador (E).
3
ADVERTENCIA: Si no instalas correctamente el pasador de cierre
es posible que el ventilador se aoje y caiga.
