HAMPTON BAY PENDLETON - Page 21

6.
CADA TUERCA DE CABLE (CONECTOR DE
CABLE) PROVISTA CON ESTE VENTILADOR
ESTÁ DISEÑADA PARA ACEPTAR CABLES
DOMÉSTICOS DE MÁXIMO UN CALIBRE 12 Y
DOS CABLES DEL VENTILADOR. SI TIENES
UN CABLEADO DOMÉSTICO DE CALIBRE
SUPERIOR A 12 O MÁS DE UN CABLE
DOMÉSTICO PARA CONECTAR EL CABLEADO
DEL VENTILADOR, CONSULTA A UN
ELECTRICISTA PARA EL TAMAÑO ADECUADO
DE TUERCAS DE CABLE.
CABLE TERMINAL
A TIERRA VERDE
CONDUCTOR
A TIERRA
RECEPTOR
REMOTO
AZUL
NEGRO
BLANCO
CIRCUITO DE SUMINISTRO
BLANCO
AZUL
NEGRO
AZUL
NEGRO
BLANCO
NEGRO
BLANCO
VERDE
BLANCO

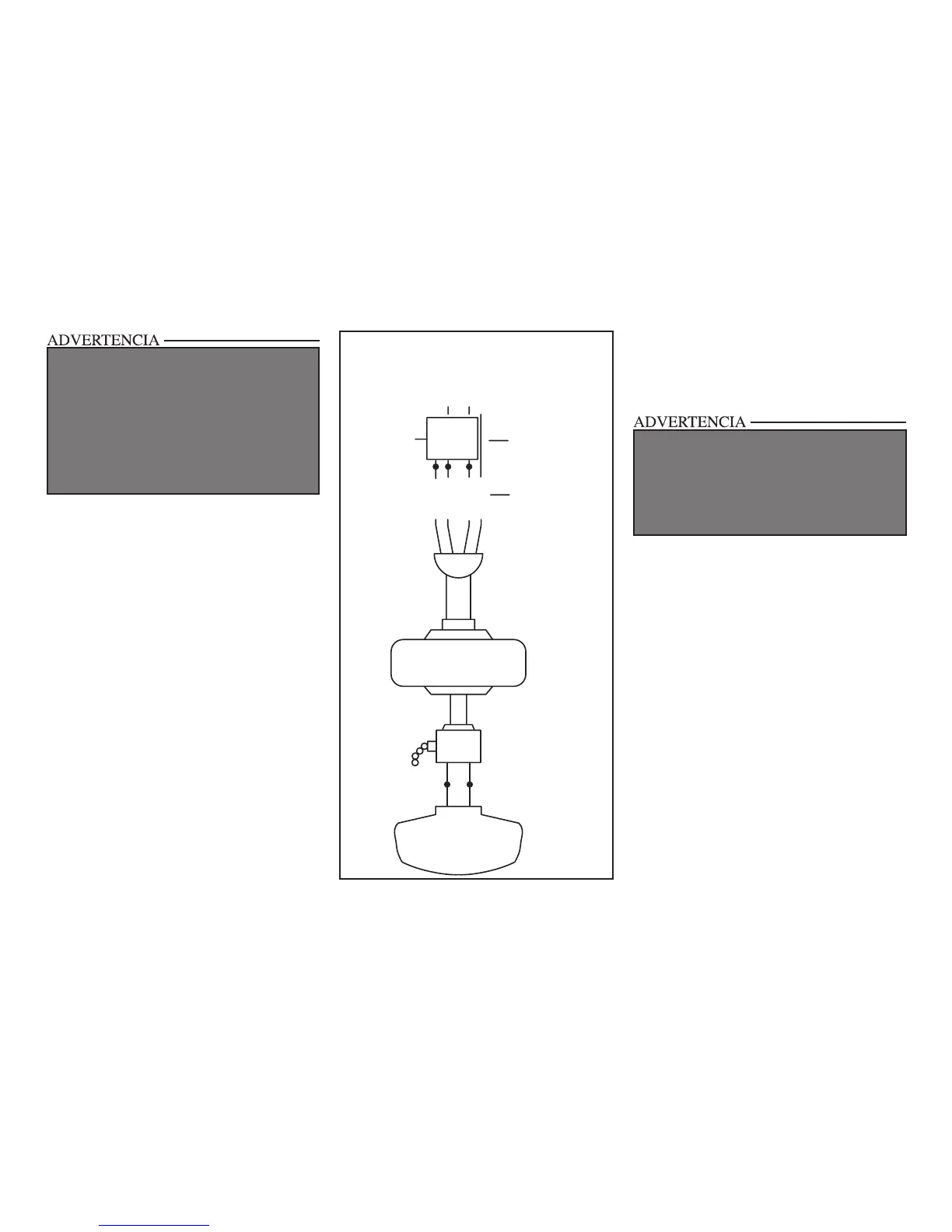

Figura 8
Finalizar la instalación
del ventilador
MONTAJE DE TECHO ESTÁNDAR
1. Alinea las ranuras de cierre de la cubierta
de techo con los dos tornillos del soporte de
montaje. Alza para enganchar las ranuras y
gira de izquierda a derecha para asegurar en
su sitio. Ajusta con rmeza los dos tornillos
de montaje.
2. Instala los dos tornillos de montaje restantes
en los oricios de la cubierta y aprieta
rmemente.
3. Instala el aro de cubierta decorativa
alineando las ranuras del aro con los
tornillos en la cubierta. Rota el aro en
sentido contrario a las manecillas del reloj
para jarlo.
4. Ahora puedes proceder a montar las aspas
del ventilador.
Cómo congurar el código
Esta unidad tiene 16 combinaciones de códigos
diferentes. Para congurar el código, sigue los
siguientes pasos:
A. Congurar el código del transmisor:
a. Retira la cubierta de la batería. Presiona
con rmeza debajo de la echa y retira la
cubierta de la batería deslizándola.
b. Desliza los interruptores de código según
tu elección hacia arriba o hacia abajo.
(Todas las conguraciones de fábrica son
hacia arriba).
A. Congurar el código del receptor.
a. Desliza los interruptores de código hacia
la misma posición que elegiste para el
transmisor.
b. Vuelve a colocar la cubierta de la batería
del transmisor.
PRECAUCIÓN:
El ángulo del techo no debe exceder los 30
grados.
Modelo de controlador: UC7067RYK
CUANDO USES EL MONTAJE DE TUBO BAJANTE
Y BOLA ESTÁNDAR, LA PESTAÑA EN EL ARO
EN LA PARTE INFERIOR DEL SOPORTE DE
MONTAJE DEBE ENCAJAR EN LA RANURA
DE LA BOLA DE SOPORTE. SI NO ENCAJA
CORRECTAMENTE, SE PUEDE DAÑAR EL
CABLEADO.
