124 MANUEL D’INSTALLATION DU MONTE-ESCALIER HANDICARE SIMPLICITY
Figure 21
Figure 22
Pièces requises :
• Bloc d’alimentation
électrique
• Kit d’installation
1 embout protecteur
Sac vert
12 vis à bois
1 butée de limite finale
1 butée de fin de course
Outil de prise de barre omnibus
(2 pour le rail à glissière)
Outils requis :
• Interrupteur à levier
• Fils court-circuiteurs
Pose du bloc d’alimentation électrique
Loading the power pack
1 Amenez la boîte renfermant le bloc
d’alimentation dans le haut de l’escalier.
2 Sortez soigneusement le bloc d’alimentation
de sa boîte.
3 Ècartez légèrement le rail du limon (environ 150
mm), pour vous donner plus d’espace de travail.
4 Déposez les plaques d’obturation situées sur
le côté du bloc d’alimentation qui sera tourné
face à l’escalier (Figure 22).

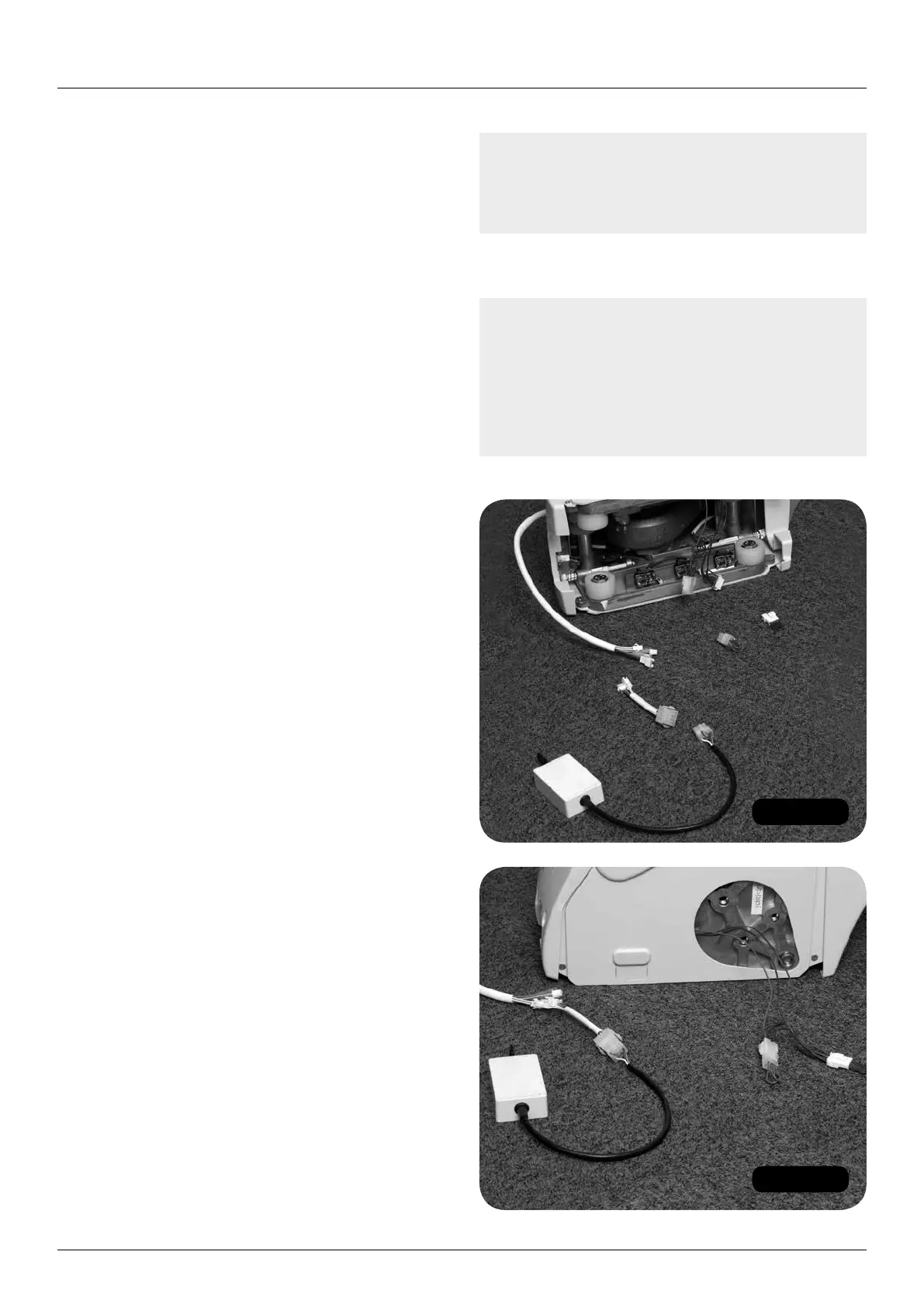

5 Connectez les fils court-circuiteurs du
contacteur de fin de course (Figures 21 et 22).
6 Connectez les fils de commande (ou
l’interrupteur à levier) (Figures 21 et 22).
7 Assurez-vous que l’outil de charge du capteur
de la barre omnibus est correctement posé
(Figure 23).
8 Glissez soigneusement le bloc d’alimentation
sur le rail jusqu’à ce que le pignon
d’entraînement soit en contact avec le début
du rail (Figure 24).
9 Allumez le bloc d’alimentation en appuyant
sur l’interrupteur situé sur le bord de sécurité
inférieur (Figure 25).
10 Avec les liens de commande, ou l’interrupteur
à levier (Figure 26), pilotez le bloc
d’alimentation sur le rail. Le bloc d’alimentation
sera conduit à environ mi-chemin entre le pied
supérieur et le pied intermédiaire.
11 Posez la butée de limite supérieure et la butée
de fin de course sur le haut du rail (Figure 27).
Remarque : Il importe de monter la butée
la plus courte (à bout carré) dans la rainure
supérieure. Le non respect de cette consigne
risque d’endommager le monte-escalier.
12 Posez l’embout protecteur supérieur sur le
rail, et serrez les vis sans tête de fixation.
Remarque : Ne serrez pas trop les vis sans
tête de l’embout protecteur. S’il s’agit de
connecter le bloc d’alimentation en haut de
l’escalier, veillez à ce que le câble d’alimentation
soit acheminé dans la rainure prévue. De sorte
à ce qu’il sorte sur le côté tourné vers le MUR.
