126 MANUEL D’INSTALLATION DU MONTE-ESCALIER HANDICARE SIMPLICITY

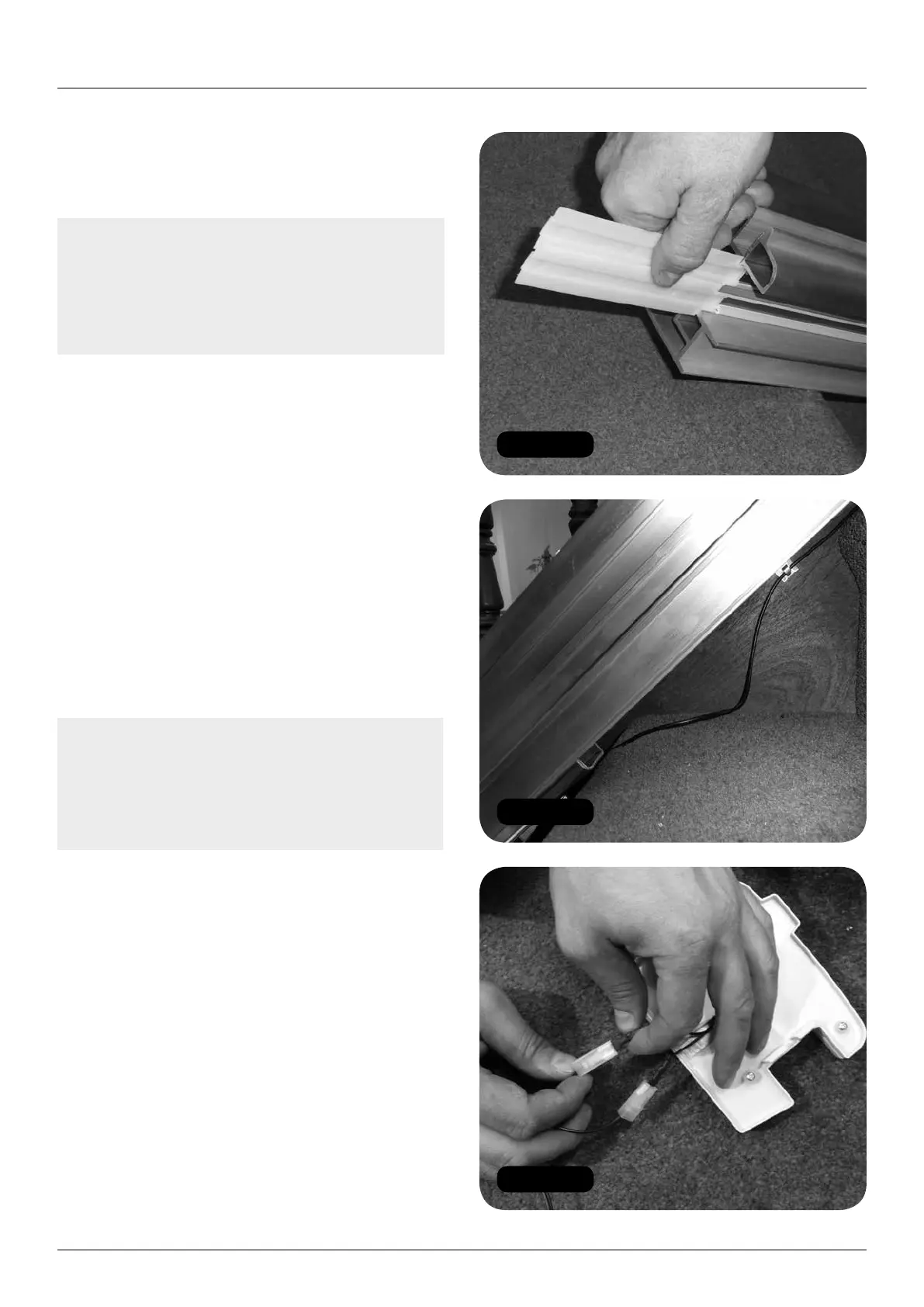

Figure 30
Figure 31
Figure 29
13 Maintenant, glissez la butée de limite
supérieure et la butée de fins de course sur
les parties prolongées de l’embout protecteur,
et serrez les vis sans tête.
Remarque : La vis de calage de butée de
fin de course ne sera utilisée que si la fin de
course n’est pas reconnue lorsque le bloc
d’alimentation se déplace sur le rail. Serrez
un tour complet après le contact (Figure 28).
Monte-escalier avec rail à glissière
14 Lors de la pose du bloc d’alimentation
électrique, veillez à placer correctement les
deux outils de prise de la barre omnibus
(Figure 29).
15 Durant la pose du bloc d’alimentation, le
mini interrupteur DIP sur la carte électronique
principale doit être mis sur la position OFF
d’arrêt. Une fois le bloc d’alimentation posé,
vous pourrez remettre le mini interrupteur
DIP à la position ON de marche de sorte à
pouvoir mettre le rail à glissière en service
(voir les schémas de câblage).
Remarque : N’entraînez pas le bloc
d’alimentation vers le HAUT tant que l’embout
protecteur n’a pas été posé. En effet, la barre
omnibus risque de se déplacer et de perdre
le contact avec le ressort en bas du rail.
16 Connectez le bloc d’alimentation électrique
sur le courant secteur ou sur une prise munie
d’un fusible. Veillez à laisser une boucle
longue de 400 mm à côté du limon proche du
point situé juste en dessous du centre du rail,
à l’endroit où le câble d’alimentation rentre
dans le rail. Cette boucle supplémentaire
assurera le rattrapage du câble durant la
course du rail à glissière (Figure 30).
17 Connectez le bord de sécurité du rail
supérieur (embout protecteur) en n’oubliant
pas d’attacher les fils supplémentaires
(Figure 31).
