MANUAL DE INSTALACIÓN DE HANDICARE SIMPLICITY 165
ESPAÑOL

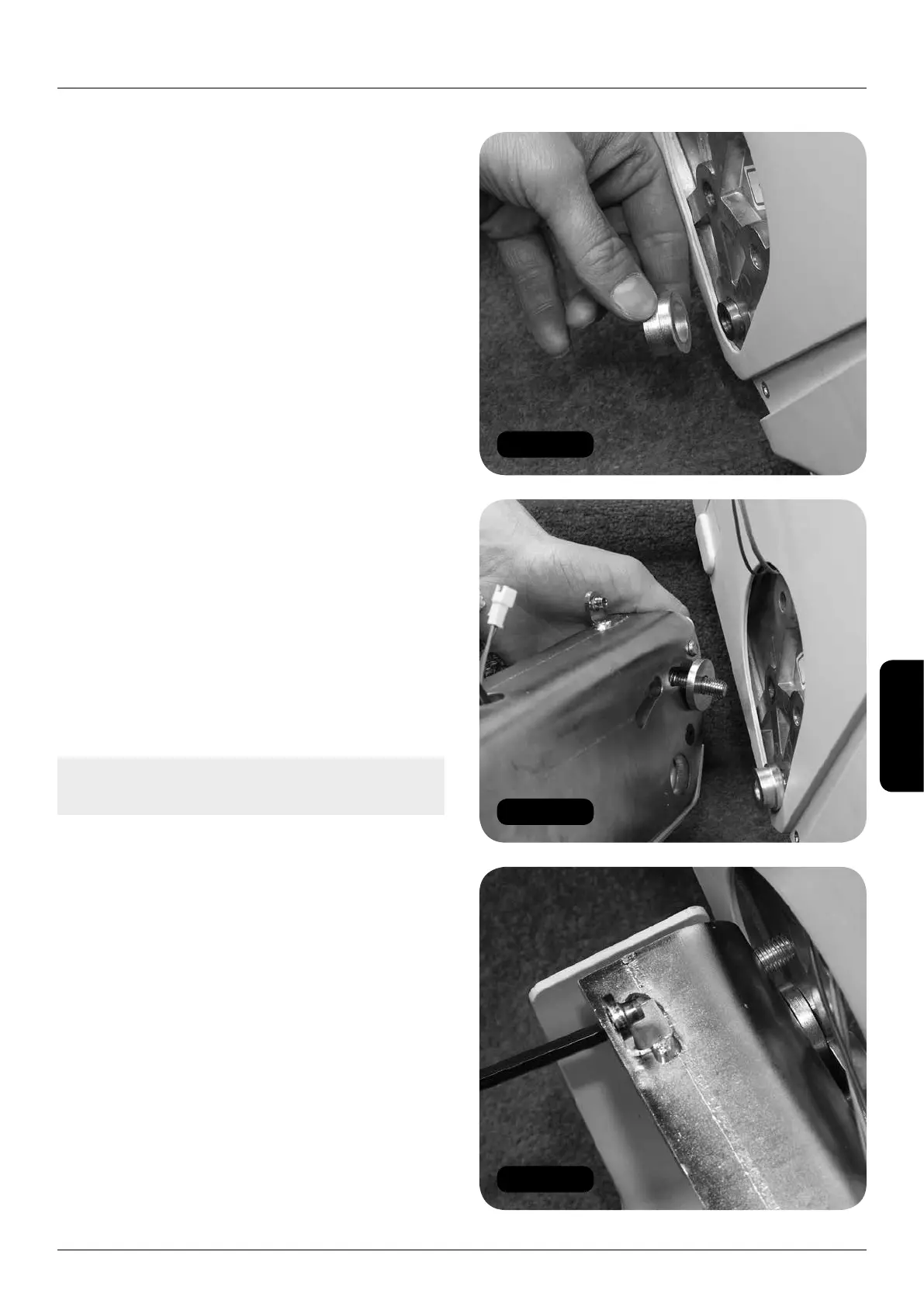

Figura 33
Figura 34
Figura 32
Artículos Herramientas
requeridos: requeridas:
• Reposapiés • llave Allen de 6mm
• Nivel de burbuja
1 Desplace la unidad de alimentación, usando
la palanca de carga, a aproximadamente el
segundo o tercer escalón para que esté a
una altura de trabajo cómoda para instalar el
reposapiés.
2 Posicione el “soporte” en la unidad de
alimentación (Figura 32).
3 Inserte el único perno a través del agujero
ranurado en el chasis del reposapiés y
luego posiciones el espaciador suministrado
(Figura 33), asegurándose de que el soporte
se posiciona en el agujero en el chasis
del reposapiés por debajo de los agujeros
ranurados.
4 Apriete ligeramente el perno al chasis de la
unidad de alimentación.
5 Repita los pasos 3 y 4 en el otro agujero
ranurado.
Nota: Solo ajuste un perno cada vez. Intentar
hacer dos juntos es muy difícil.
6 Ajuste ligeramente el perno de seguridad
(Figura 34).
Instalación del reposapiés
Instalación del reposapiés
