HANDICARE SIMPLICITY
MANUALE D’INSTALLAZIONE 199
ITALIANO

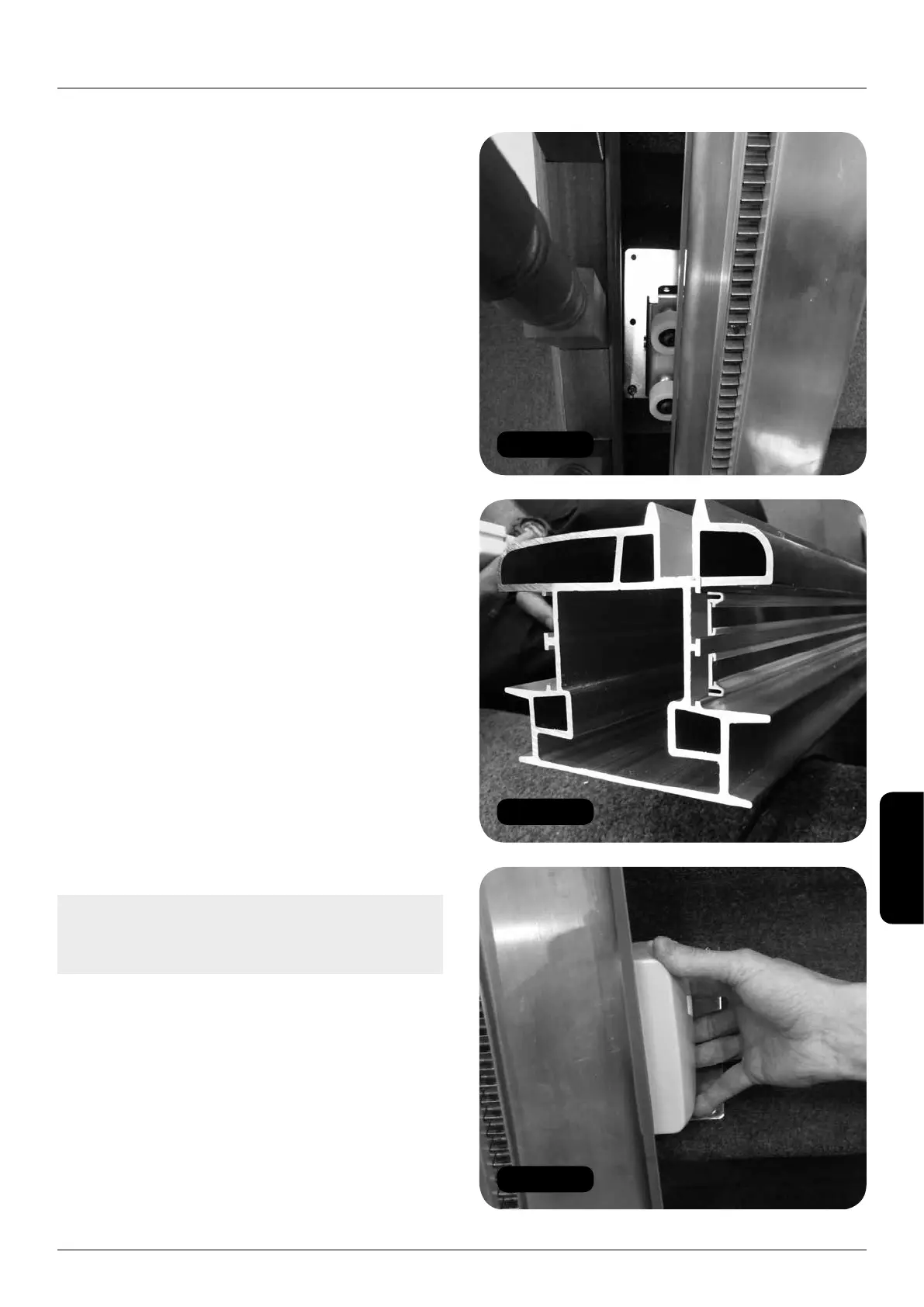

Figura 18
Figura 19
Figura 20
2 Con l’estremità della guida posizionata in
modo che tocchi appena il pavimento,
assicuratevi che i piedini siano ancora
posizionati sul gradino delle scale, come
descritto precedentemente (Figura 11), ossia:
a Il piedino superiore deve essere posizionato
sull’ultimo gradino.
b Il piedino mediano deve essere posizionato
immediatamente sopra la giunzione.
c Il piedino inferiore deve essere posizionato
sul primo gradino.
3 Serrare i bulloni sui piedini (Figura 16).
Solo guida scorrevole
4 Posizionare il primo piedino (fissato) sul
secondo gradino della scala. Poi posizionare e
fissare senza serrare eccessivamente il
secondo piedino alla scala, due gradini sotto il
punto di giunzione (o al fondo della guida in
caso di guida a sezione singola), per ottenere
lo spazio sufficiente quando la guida scorrevole
si muove (Figura 17). La guida deve essere di
circa 25mm dal naso della scala.
5 Posizionare il piedino rimanente sui gradini e
fissarli alle scale senza serrare i fissaggi
eccessivamente. L’ultimo piedino deve essere
posizionato due gradini più in basso, mentre il
terzo piedino deve essere il più vicino possibile
alla giunzione.
6 I piedini devono essere posizionati il più vicino
possibile al sostegno laterale del gradino
(Figura 18).
Nota: Probabilmente potrebbe essere
necessario spostare la guida verso l’esterno
per assicurare il giusto spazio al sedile.
7 Se la guida non è stata fornita già tagliata
della lunghezza giusta, tagliare il busbar
delle comunicazioni della lunghezza giusta
per poter inserire il cappuccio superiore
(Figura 4, 5 e 19).
8 Agganciare la copertura sei rulli sul lato del
supporto del gradino utilizzando i fissaggi in
dotazione. Poi, con i fissaggi inseriti nella
posizione corretta, inserire una vite in ogni
piedino per stabilizzare la guida (Figura 20).
Posizionamento dei piedini
