HANDICARE SIMPLICITY
MANUALE D’INSTALLAZIONE 203
ITALIANO

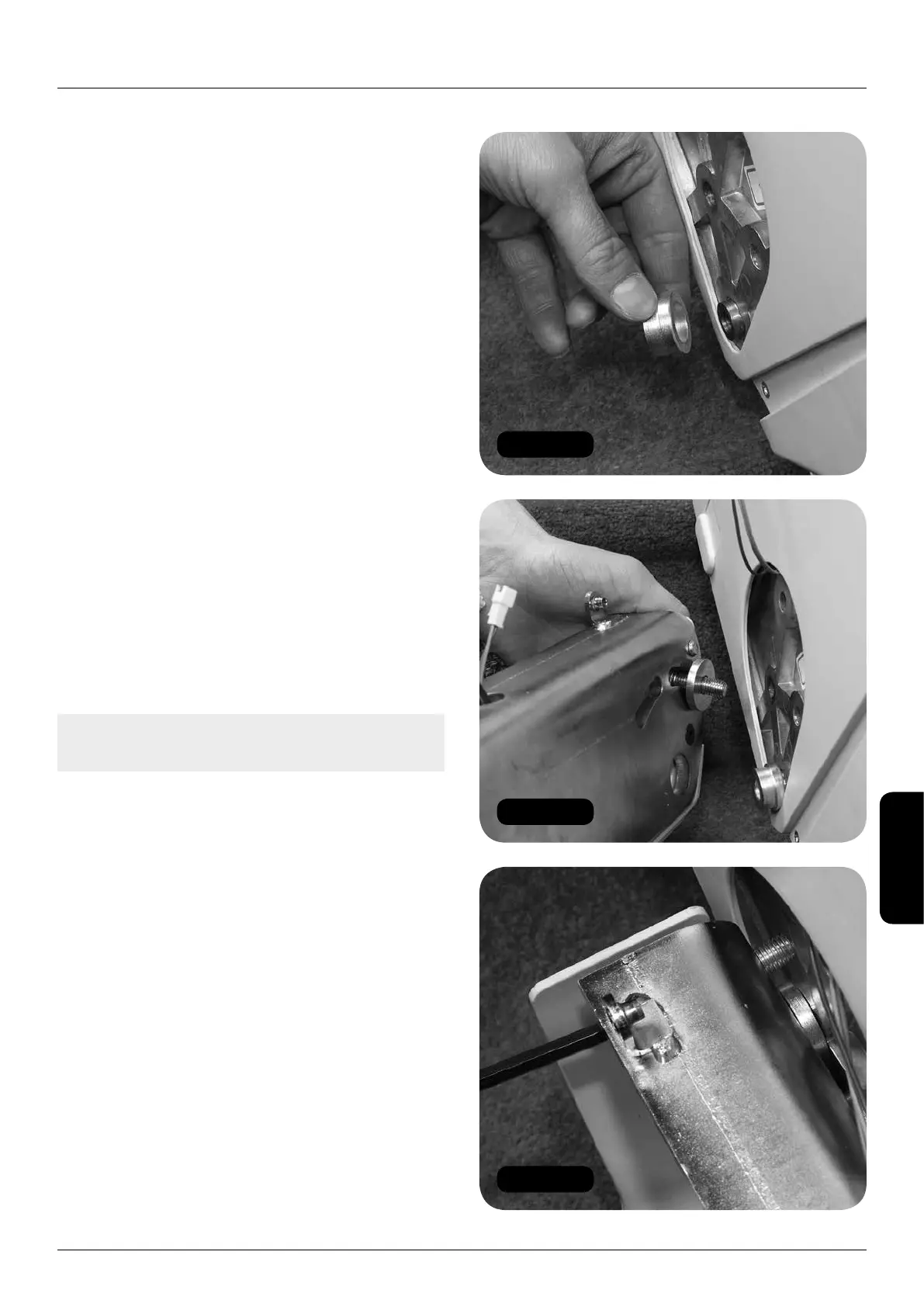

Figura 33
Figura 34
Figura 32
Componenti richiesti: Utensili richiesti:
• Pedana appoggiapiedi • Chiave Allen da 6mm
• Livella
Montaggio della pedana
appoggiapiedi
1 Muovere l’unità di alimentazione, utilizzando
la leva di carico, attorno il secondo e il
terzo gradino, in modo che ci sia lo spazio
sufficiente in altezza per lavorare al montaggio
della pedana appoggiapiedi.
2 Posizionare il “cappello superiore” sull’unità di
alimentazione (Figura 32).
3 Inserire il bullone attraverso il foro ad asola
sul fianco della scala, nel telaio della pedana
appoggiapiedi e poi posizionare il distanziatore
in dotazione (Figura 33), assicurandosi che il
cappello superiore sia nel foro sul telaio della
pedana appoggiapiedi sotto i fori ad asola.
4 Serrare senza stringere eccessivamente il
bullone al telaio dell’unità di alimentazione.
5 Ripetere le fasi 3 e 4 nell’altro foro ad asola.
Nota: Inserire un solo bullone alla volta. Cercare
di inserirne due alla volta è molto difficile.
6 Serrare il bullone di sicurezza senza serrare
eccessivamente (Figura 34).
Montaggio della pedana appoggiapiedi
