48 INSTALLATIEHANDLEIDING HANDICARE SIMPLICITY
De unit plaatsen
1 Draag de doos met de unit de trap op.
2 Neem de unit voorzichtig uit de doos.
3 Verplaats de rail een klein stukje (ongeveer
150mm) van de trapboom vandaan, zodat
u meer ruimte hebt om te werken.
4 Verwijder de afdekplaten aan de kant van de
unit die bij plaatsing naar de trap zal zijn
gericht (Figuur 22).
5 Sluit de kortsluitstekers van de eindschakelaar
aan (Figuur 21 en 22).
6 Sluit de aandrijfstekkers (of de losse joystick)
aan (Figuur 21 en 22).
7 Controleer of het stroomrailhulpstuk juist is
geplaatst (Figuur 23).
8 Schuif de unit voorzichtig op de rail totdat het
aandrijfwiel het begin van de heugel raakt
(Figuur 24).
9 Schakel de unit in via de hoofdschakelaar op
de onderste veiligheidsrand (Figuur 25).
10 Voer de unit over de rail met behulp van de
aandrijfstekkers of de bedieningshendel
(Figuur 26). De unit moet tot ongeveer
halverwege de bovenste en de middelste
steun worden verplaatst.
11 Monteer de bovenste eindstop en de
eindbegrenzing op de bovenkant van de rail
(Figuur 27).
Benodigde
onderdelen:
• Unit
• Montageset
1 x eindkap
Groene zak
12 x houtschroeven
1 x eindbegrenzing
1 x eindstop
Stroomrailhulpstuk
(x2 voor schuifrail)
De unit plaatsen
Benodigd
gereedschap:
• Losse joystick
• Kortsluitstekers

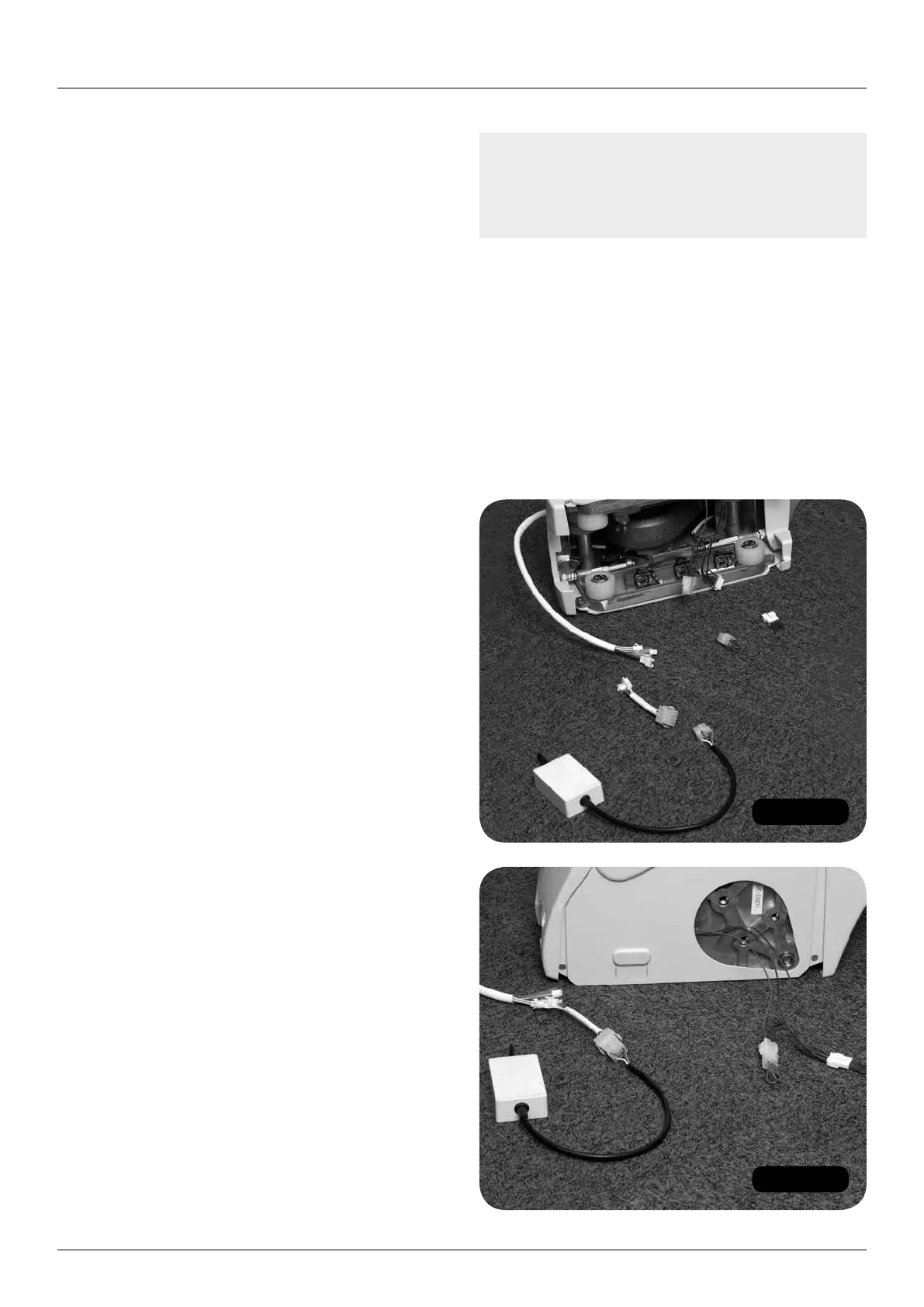

Figuur 21
Figuur 22
NB: De kortere (vierkante) eindstop moet in
het bovenste kanaal worden gemonteerd.
Als dit niet correct gebeurt, kan de lift
beschadigd raken.
12 Plaats de bovenste eindkap op de rail en
draai de inbusschroeven vast om de eindkap
te bevestigen.
