De zitting monteren
Benodigde
onderdelen:
• Zitting
Benodigd
gereedschap:
• 17mm dopsleutel
• 8mm inbussleutel
• 4mm inbussleutel
• Pozidriv nr. 2
De zitting monteren

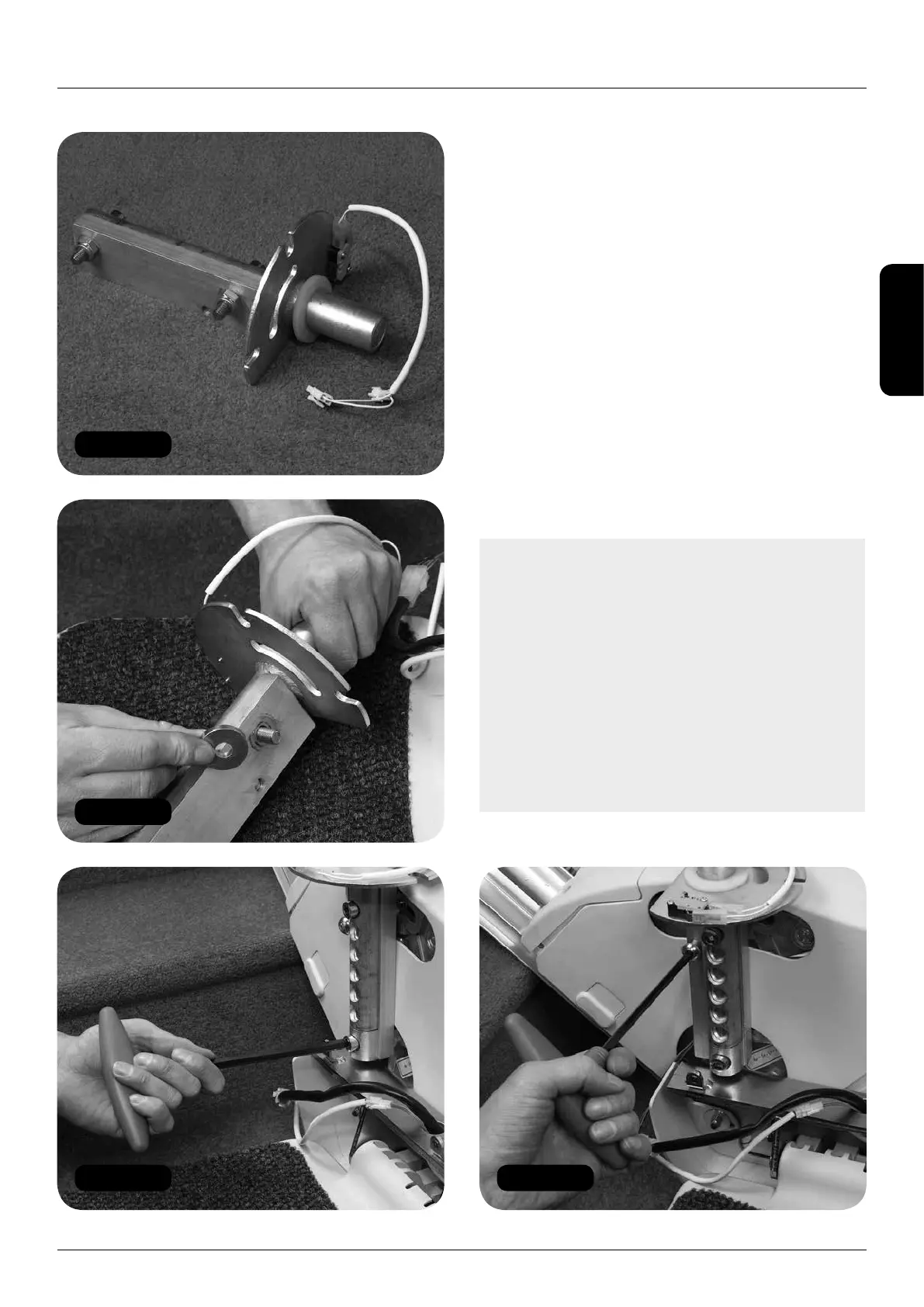

1 Neem de zitting en de zittingkolom uit de
doos met de zitting.
2 Verwijder de moeren van de bouten in de
zittingkolom (Figuur 38).
3 Bevestig de afstandsringen op de
zittingbouten (Figuur 39).
4 Bevestig de zittingkolom met bouten op de
unit (Figuur 40).
NB: Als u de zittingkolom in de geleverde
configuratie op de unit monteert, bedraagt de
afstand van de zitting tot de voetenplank
390mm. U kunt de zittingkolom verlengen
door de buitenste mof omhoog te schuiven.
De kolom kan telkens met 20mm worden
verlengd, tot een maximumhoogte van
490mm. Als u weet welke hoogte de klant
nodig heeft, kunt u de zittingkolom op de
juiste hoogte instellen voordat u deze met de
bouten aan het frame van de unit bevestigt.
5 Draai de borgbout vast (Figuur 41).
Figuur 39
Figuur 40
Figuur 38
Figuur 41
