Storingen in de schuifrail
opsporen
Symptoom: Onregelmatige werking
Oorzaak: Koperstrip niet vlak,
borstel gaat op en neer.
Oplossing: Maak de koperstrip op de
communicatiebusbar vlak
of vervang de koperstrip.
Oorzaak: Communicatiekabel vuil
of niet-geleidend.
Oplossing: Reinig of polijst de strip van
de communicatiekabel.
Oorzaak: Aardverbinding tussen de printplaten
MS125 en 126EL defect.
Oplossing: Controleer of de koperen
aardverbinding van de unit
geschikt is voor de volledige
beweging van de lift (visueel langs
de rail omlaag).
Symptoom: De lift komt tot stilstand
en het display gaat uit.
De lift beweegt niet.
Oorzaak: Thermische zekering oververhit.
Oplossing: Schakel de lift gedurende 30
seconden uit en schakel hem
vervolgens weer in.
Oorzaak: Kortsluiting in
communicatiecircuit.
Oplossing: Zoek de kortsluiting tussen de rail
en de communicatiekabel en los
het probleem op.
Symptoom: De lift schakelt uit als deze
op de rail wordt geplaatst.
Oorzaak: Kortsluiting in spanningsvoerende
koolborstel naar rail.
Oplossing: Gebruik het hulpgereedschap om
de koolborstel niet te beschadigen.
Symptoom: De automatische draaifunctie
werkt niet.
Oorzaak: Onjuiste instelling reed-contact
bovenbegrenzing op schuifrail.
Oplossing: Stel de stand van de
eindschakelaar bij (Figuur 65).
Reed-contact bovenbegrenzing
bijstellen
• De automatische draaifunctie moet een signaal
van het reed-contact in de rail krijgen om
goed te kunnen functioneren. Daarom moet
het reed-contact mogelijk hoger worden
geplaatst, in de richting van de magneet die
zich in het holle gewalste gedeelte bevindt (met
een M6 zeskantbout omlaag gericht op de
montagesteun bevestigd).
• Het midden van het reed-contact moet op
ongeveer 20mm afstand van het midden
van de magneet liggen.
• Normaal gesproken valt het reed-contact
in een bepaalde vergrendelopening. Dit
kan worden veranderd door de binnenkant
van deze opening in te drukken om de
vergrendeling te ontkoppelen en vervolgens
het reed-contact hoger in het kanaal te
schuiven om een signaal te krijgen.
20mm
Vergrendelopening

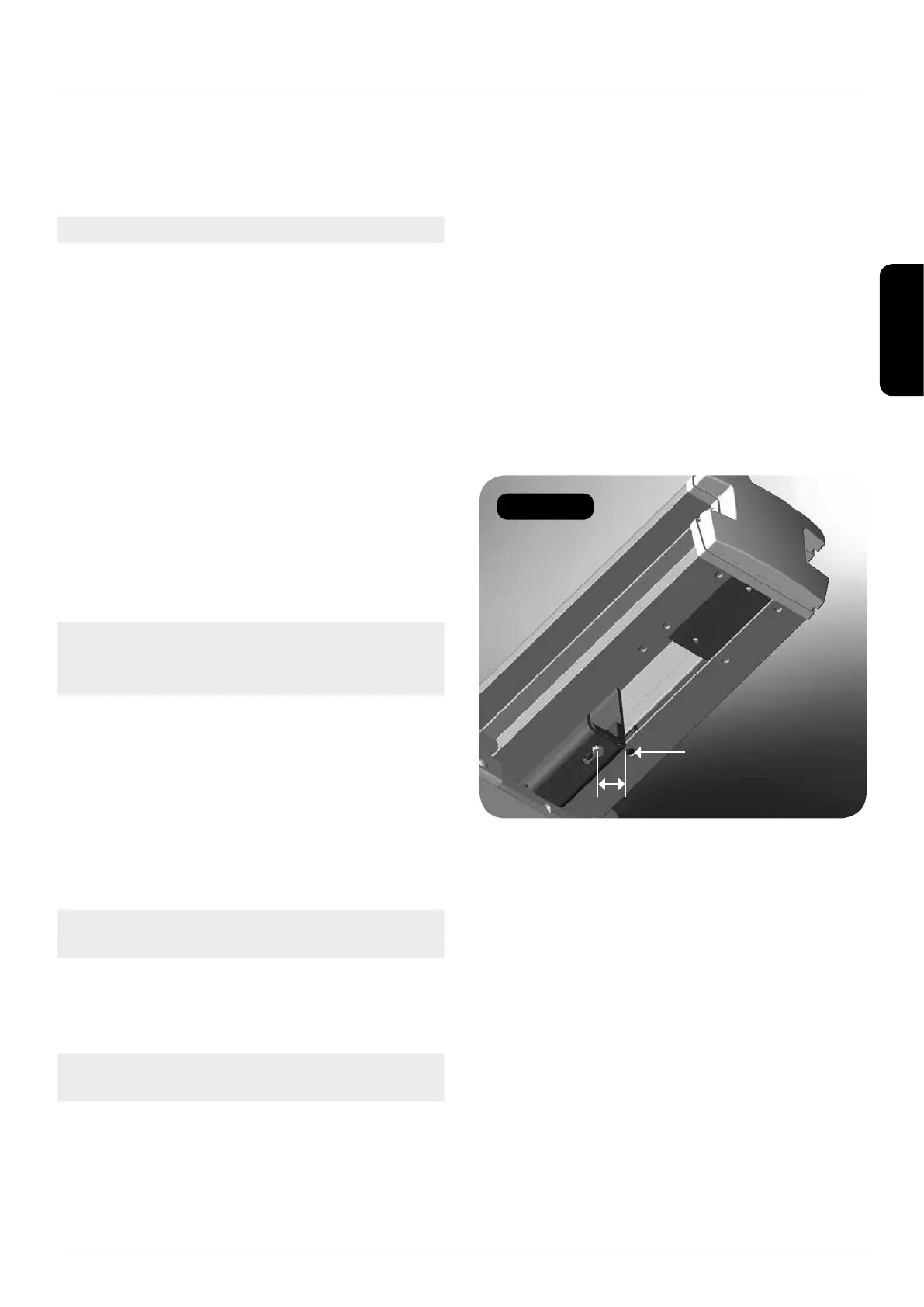

Figuur 65
