HANDICARE SIMPLICITY INSTALLATIONSANLEITUNG 79
DEUTSCH

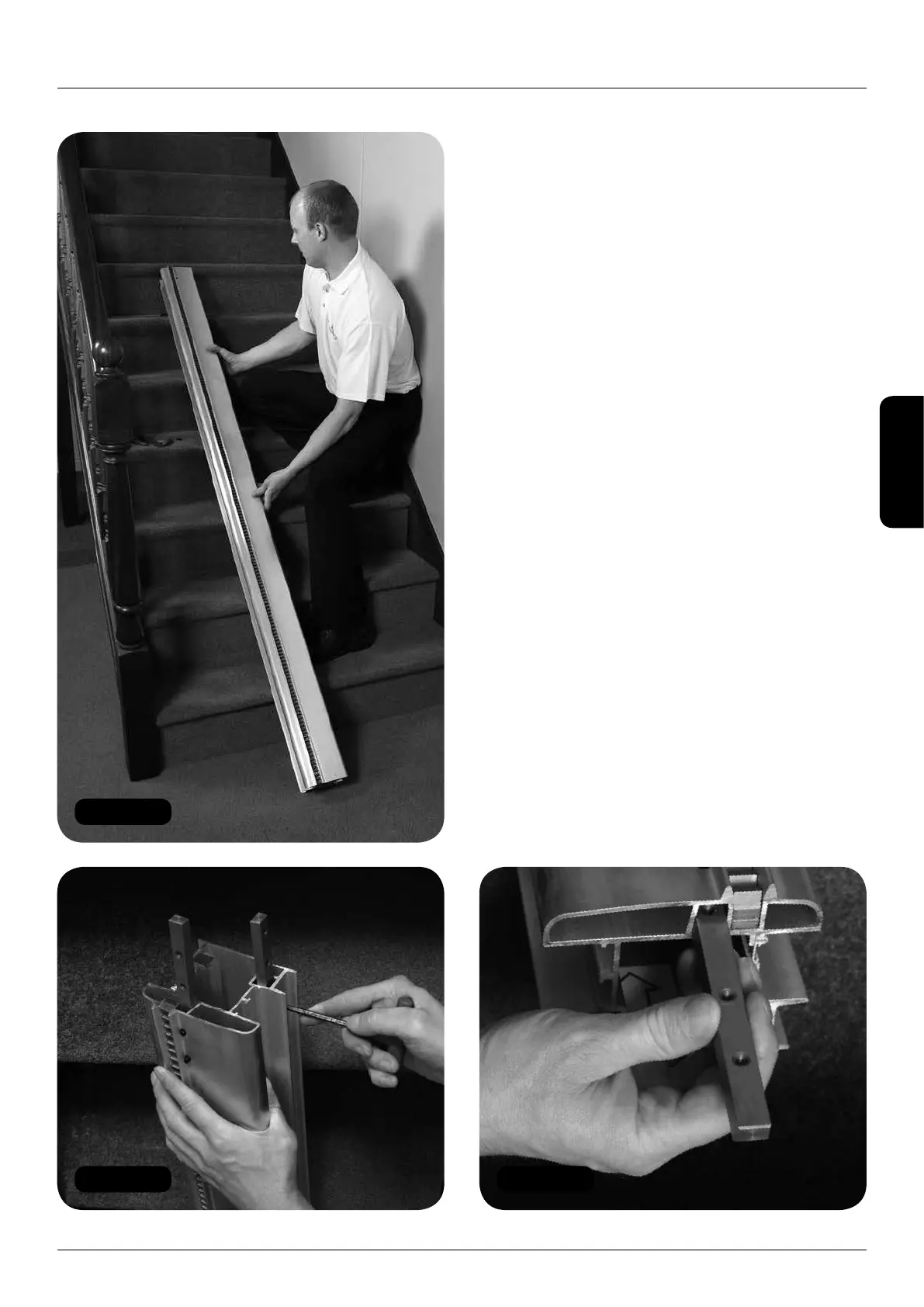

Abb. 1
Abb. 2 Abb. 3
Schienenmontage
Schienenmontage
Vor Beginn der Montage bitte sicherstellen,
dass die Schiene die erforderliche Länge hat.
Einzelheiten siehe Anhang 5.
Erforderliche
Gegenstände:
• Montagekit
Verbindungsstücke x 3
Schienen-Endkappe x 1
Rote Tüte
8 x Schrauben
4 x Madenschrauben
Endausschalter x 1
Endanschlag x 1
Befestigungsfüße x 3
• Oberer Schienenabschnitt x 1
• Unterer Schienenabschnitt x 1
1 Den unteren Schienenabschnitt (2m) mit den
Verbindungslöchern nach oben weisend auf
die Treppe legen (Abb. 1). Unabhängig davon,
auf welcher Seite der Lift montiert wird, muss
sich die Zahnstange die Treppe hinaufblickend
auf der linken Seite der Schiene befinden.
2 Die Verbindungsstücke am unteren Schiene-
nabschnitt (Abb. 2) befestigen. Das obere
Verbindungsstück wird mit 2 Gewindestiften und
die unteren Verbindungsstücke werden mit 4
Schrauben (aus der roten Zubehörtüte) befestigt.
Erforderliche
Werkzeuge:
• 2,5mm
Inbusschlüssel
• 3mm Inbusschlüssel
• 6mm Inbusschlüssel
• 13mm
Sechskantschlüssel
• Bügelsäge
• Blechschere
