HANDICARE SIMPLICITY INSTALLATIONSANLEITUNG 85
DEUTSCH

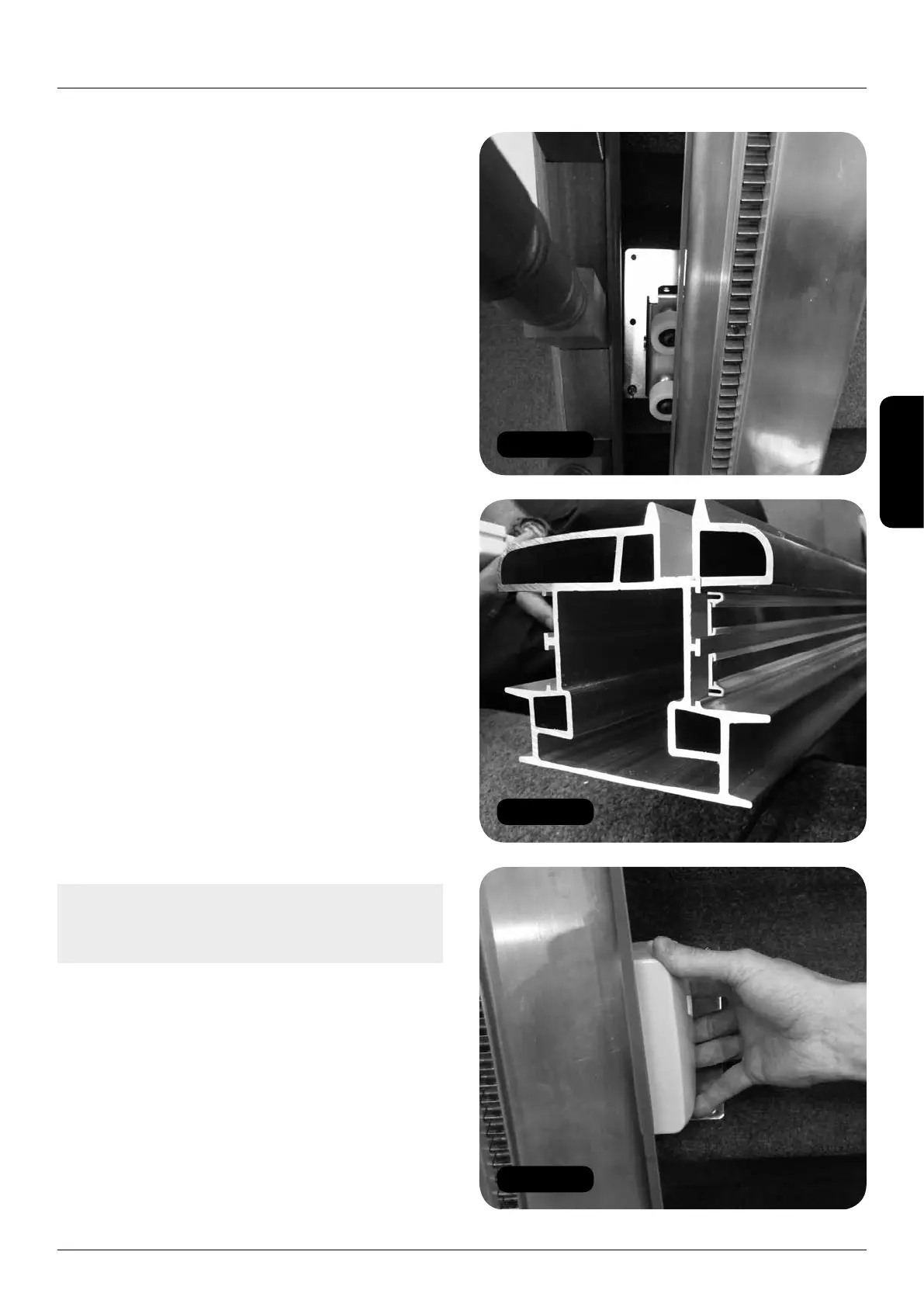

Abb. 18
Abb. 19
Abb. 20
2 Mit dem Schienenende so positioniert, dass es
gerade den Boden berührt, sicherstellen, dass die
Füße immer noch wie zuvor beschrieben auf den
Treppenstufen positioniert sind (Abb. 11), d.h.:
a Der obere Fuß muss sich auf der letzten Stufe
befinden.
b Der mittlere Fuß muss sich unmittelbar
oberhalb der Verbindungsstelle befinden.
c Der untere Fuß muss sich auf der ersten
Stufe befinden.
3 Die Schrauben an den Füßen anziehen (Abb. 16).
Nur Slide Track
4 Den ersten (feststehenden) Fuß auf der zweiten
Treppenstufe positionieren. Dann den zweiten
Fuß zwei ganze Treppenstufen unterhalb der
Verbindungsstelle (oder dem Schienenende,
wenn nur ein Schienenteil verwendet wird)
positionieren und lose an der Treppe befestigen,
sodass sich der Slide Track frei bewegen kann
(Abb. 17). Die Schiene muss etwa 25mm von
den Treppennasen entfernt sein.
5 Die verbleibenden Füße auf den Stufen
positionieren und lose an der Treppe befestigen.
Der letzte Fuß muss zwei ganze Stufen vom
oberen Treppenende und der dritte muss so
nahe wie möglich an der Verbindungsstelle
positioniert werden.
6 Die Füße müssen sich so nahe wie möglich an
der Wange befinden (Abb. 18).
Anmerkung: Es kann sein, dass die Schiene
etwas von der Wange weggezogen werden
muss, sodass der Sitz nirgends anstößt.
7 Wenn die Schiene nicht auf die richtige Länge
zugeschnitten angeliefert wurde, muss die
Kommunikationsschiene auf die entsprechende
Länge zur Aufnahme der oberen Endkappe
gekürzt werden (Abb. 4, 5 und 19).
8 Die Wangen-Walzenabdeckungen mit den
bereitgestellten Stiften aufstecken. Dann, mit
der Schiene in etwa der richtigen Position, die
Schrauben zur Stabilisierung der Schiene in die
einzelnen Füße eindrehen (Abb. 20).
Positionieren der Füße
