HANDICARE SIMPLICITY INSTALLATIONSANLEITUNG 89
DEUTSCH
Abb. 33
Abb. 34
Abb. 32
Erforderliche
Gegenstände:
• Fußauflage
Erforderliche
Werkzeuge:
• 6mm Inbusschlüssel
• Wasserwaage

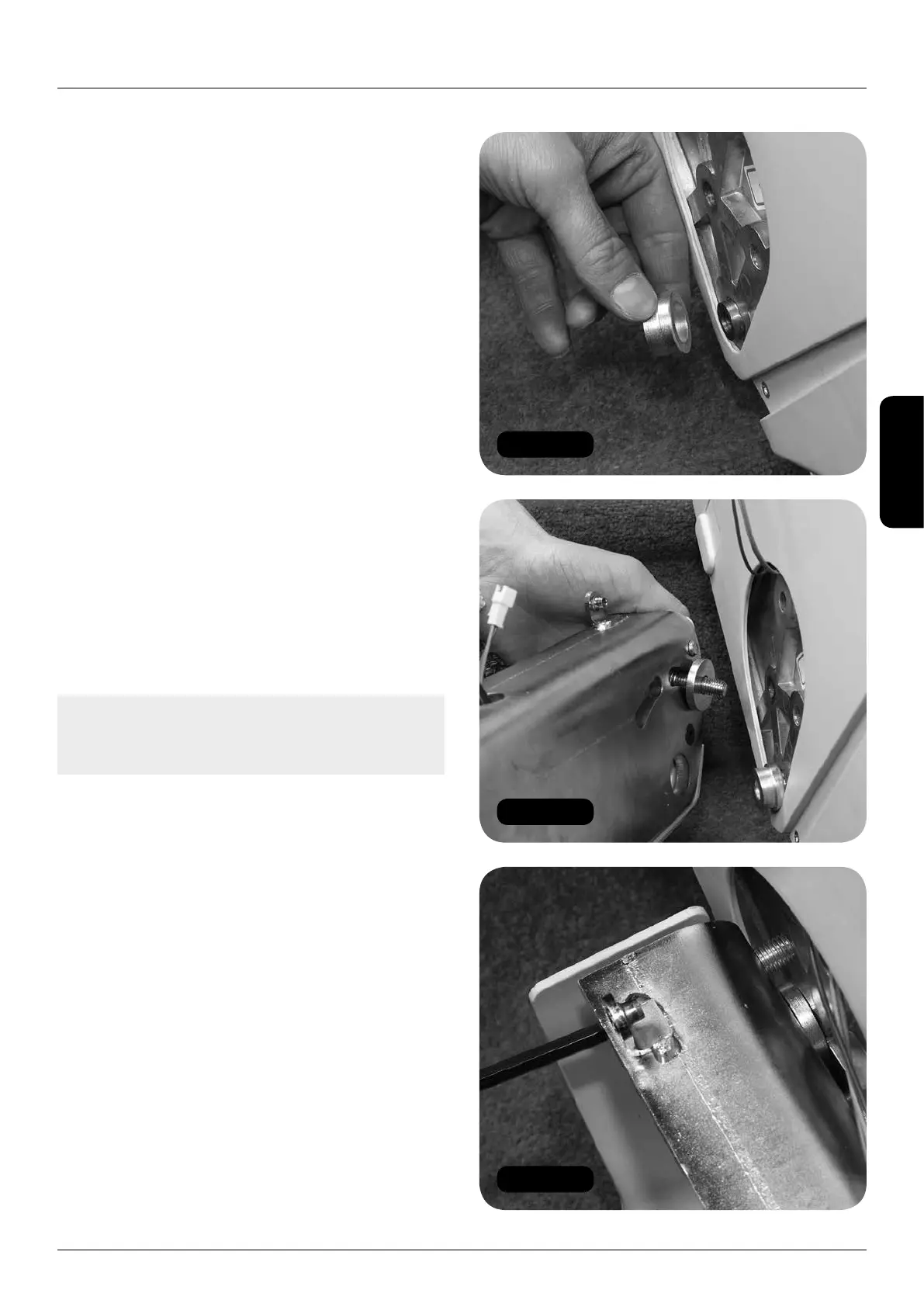

Montage der Fußauflage
1 Das Antriebsaggregat mit Hilfe des
Ladeflipflop zur zweiten oder dritten Stufe
fahren, sodass es sich in komfortabler
Arbeitshöhe befindet.
2 Die Hutscheibe auf das Antriebsaggregat
aufsetzen (Abb. 32).
3 Eine Schraube durch das treppenseitige
Langloch im Fußauflage-Chassis schieben
und dann die mitgelieferte Distanzscheibe auf
diese aufschieben (Abb. 33). Sicherstellen,
dass die Hutmutter in das Loch der
Fußauflage unterhalb der Langlöcher eingreift.
4 Schraube lose ins Chassis des
Antriebsaggregats eindrehen.
5 Schritte 3 und 4 für die anderen Langlöcher
wiederholen.
Anmerkung: Jeweils nur eine Schraube
montieren. Gleichzeitige Montage zweier
Schrauben ist sehr schwierig.
6 Die Sicherheitsschraube lose eindrehen
(Abb. 34).
