Szerelés lásd a 44. oldalon
U Biztonsági utasítások
U A szerelésnél a zúzódások és vágási sérülések elkerülése érdekében
kesztyűt kell viselni.
U A zuhanyfej karja csak a zuhanyfej tartására alkalmas, és nem szabad
más tárgyakkal megterhelni!
U Gyermekek, valamint testileg, szellemileg fogyatékos vagy érzéke-
lésben korlátozott személyek nem használhatják felügyelet nélkül a
zuhanyrendszert. Alkohol és kábítószer befolyása alatt álló személyek
nem használhatják a zuhanyrendszert.
U Kerülni kell a zuhanysugár érintkezését érzékeny testrészekkel (pl.
szemek). Be kell tartani a megfelelő távolságot a zuhanyfej és a test
között.
U A zuhanyrendszert csak fürdéshez, mosakodáshoz és egészségügyi
tisztálkodáshoz szabad használni.
U A hidegvíz- és a melegvíz-csatlakozások közötti nagy nyomáskülönbsé-
get kikell egyenlíteni!
Szerelési utasítások
• A vezetékeket és a csaptelepet az érvényes szabványoknak megfelelően
kell felszerelni, öblíteni és ellenőrizni
• A termék képzett szakember általi felszerelése esetén ügyelni kell arra,
hogy a rögzítési felület teljesen sima legyen (ne legyen kiálló fuga vagy
csempe), a fal szerkezete a termék felszerelésére alkalmas legyen, és ne
legyen gyenge pontja.
• A szűrőtömítéseket be kell szerelni a vízhálózatból származó
szennyeződések kiküszöbölésére. A beáramló szennyeződések akadá-
lyozhatják és /vagy teljesen tönkre is tehetik a csaptelep funkcióit. Az
ezekből adódó károkért a Hansgrohe nem felel.
• Ha a zuhany működik, akkor ennek a zuhanykarral együtt kb. 10 kg a
tömege. Ezért csak a falnak megfelelő rögzítő anyagot szabad használ-
ni! A mellékelt csavarok és tiplik csak tömör falakhoz használhatók.
Műszaki adatok
Üzemi nyomás: max. 0,6 MPa
Ajánlott üzemi nyomás: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 60°C
Forróvíz javasolt hőmérséklete: 42°C
Termikus fertőtlenítés: max. 70°C / 4 perc
A terméket kizárólag ivóvízhez tervezték!

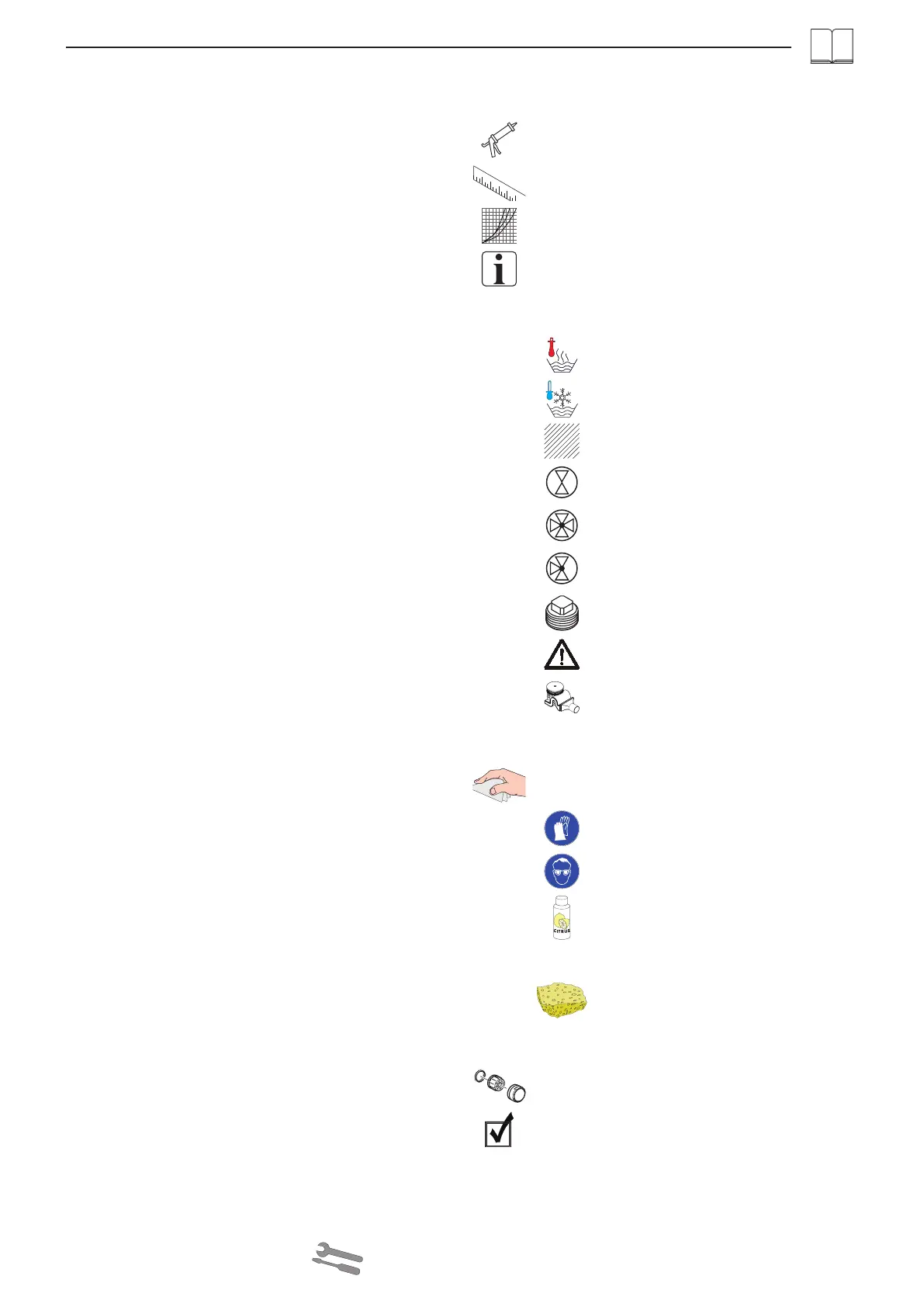

Szimbólumok leírása
Ne használjon ecetsavtartalmú szilikont!
Tisztítás (lásd a 46. oldalon)
Vizsgajel (lásd a oldalon 48)
Méretet (lásd a 31. oldalon)
Átfolyási diagramm (lásd a 32 - 43. oldalon)
Tartozékok (lásd a 48. oldalon)
Szerelési példák (lásd a oldalon 32 - 43)
Zuhanytálca közepe
Melegvíz
Hidegvíz
Ezen a területen a fal megerősítésére van szükség.
Falsík alatti szelep
Quattro négy-utas átalakító
Trio univerzális záró- és váltószelep
A fölösleges kimenetet vakdugóval kell lezárni.
Viseljen védkesztyűt
Viseljen szemvédőt
Természetes szivacs
Vízkőoldó (citromsav alapú)
Kerülje a szemmel és bőrrel való érintkezést. Ha a
termék a szembe jut, akkor bő vízzel mossa ki.
A lefolyó teljesítményének 50l/percnél magasabb-
nak kell lenni
Lefolyó
