Hans Grohe Raindance Rainfall - Norsk

27
X
Quattro
Trio
> 50 l/min
Raindrain
Norsk
Montasje se side 44
U Sikkerhetshenvisninger
U Bruk hansker under montasjen for å unngå klem- og kuttskader.
U Armen til hodedusjen er kun laget for å holde hodedusjen. Den må
ikke belastes med andre gjenstander!
U Barn og voksne med fysiske og psykiske og/eller sensoriske handicap
skal ikke bruke dusjsystemet uten oppsyn. Personer som er påvirket av
alkohol eller narkotika skal ikke bruke dusjsystemet.
U Dusjstrålen skal ikke komme i kontakt med ømfintlige kroppsdeler (f.eks.
øynene). Overhold en tilstrekkelig avstand mellom dusjen og kroppen.
U Dusjsystemet skal kun brukes for bade-, hygiene- og kroppsrengjørings-
formål.
U Store trykkdifferanser mellom kaldt- og varmtvannstilkoblinger skal
utlignes.
Montagehenvisninger
• Ledningene og armaturen skal monteres, spyles og sjekkes iht. de
gyldige normer.
• Under monteringen av produktet gjort av kvalifisert fagpersonal, skal
man påse at monteringsoverflaten på hele festeområdet er plant (ingen
utstikkende fuger eller flisekanter), at veggoppbyggingen egner seg for
produktmontasjen og ikke viser svake punkter.
• Smussiler skal bygges inn for å forhindre at smuss spyles inn fra led-
ningsnettet. Innspylt smuss kan påvirke funksjonen negativt og/eller kan
medføre skader på funksjonsdeler til armaturer. Hansgrohe påtar seg
inget ansvar for skader som resulteres av dette.
• Dette produktet kan ikke brukes i forbindelse med hydraulisk og termisk
styrte gjennomstrømningovner.
Tekniske data
Driftstrykk maks. 0,6 MPa
Anbefalt driftstrykk: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvannstemperatur maks. 60°C
Anbefalt temperatur for varmt vann 42°C
Termisk desinfisering: maks. 70°C / 4 min
Produktet er utelukkende designet for drikkevann!

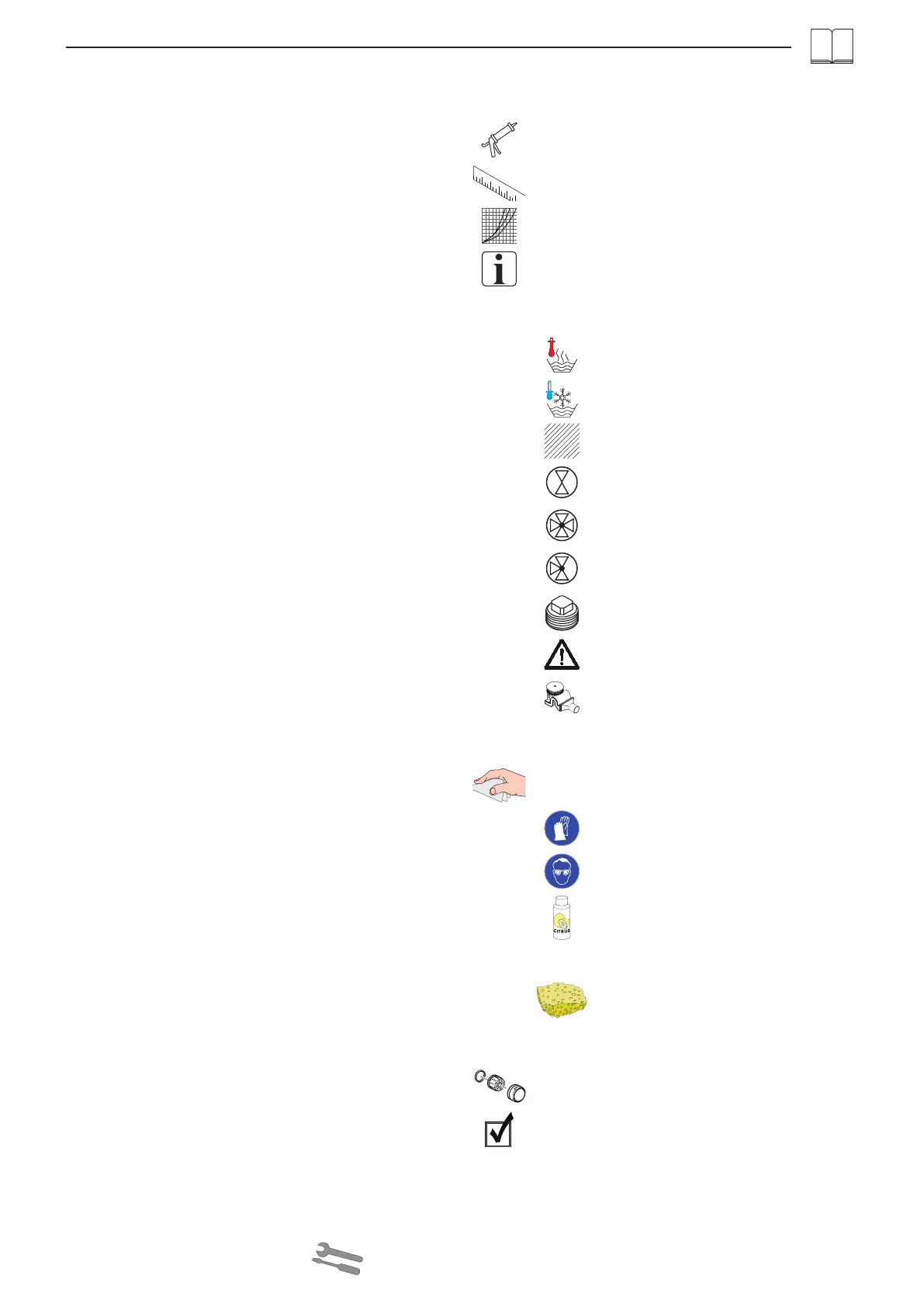

Symbolbeskrivelse
Ikke bruk silikon som inneholder eddiksyre!
Rengjøring (se side 46)
Prøvemerke (se side 48)
Mål (se side 31)
Gjennomstrømningsdiagram (se side 32 - 43)
Servicedeler (se side 48)
Montasje-eksempel (se side 32 - 43)
Midten på dusjkar
Varmtvann
Kaldtvann
I dette området skal veggen forsterkes.
Innfelt ventil
Quattro fire-veis omstilling
Trio universal stenge- og omstillingsventil
Utgangen som ikke brukes kan tettes med en
blindplugg.
Bruk vernehansker
Bruk vernebriller
Natursvamp
Avkalker (sitronsyrebasert)
Unngå øye- og hudkontakt. Hvis produktet skulle
komme i kontakt med øynene, skyll dem grundig
med vann.
Avløp ytelse skal være mer enn 50 l/min.
Avløp
