99
X
Quattro
Trio
> 50 l/min
Raindrain
Português
Montagem ver página 44
U Avisos de segurança
U Durante a montagem devem ser utilizadas luvas de protecção, de
modo a evitar ferimentos resultantes de entalamentos e de cortes.
U O braço do chuveiro foi concebido apenas para servir de apoio à ca-
beça do chuveiro, pelo que não pode ser sujeito a cargas de objectos
adicionais!
U Crianças e adultos com deficiências motoras, mentais e/ou sensoriais
não podem utilizar o sistema de duche sem monitorização. Pessoas
que estejam sob a influência de álcool ou drogas não podem utilizar
o sistema de duche.
U Deve-se evitar o contacto dos jactos de água com partes do corpo
sensíveis (p. ex. olhos). É necessário manter uma distância suficiente
entre o chuveiro e o corpo.
U O sistema de duche só pode ser utilizado para fins de higiene pessoal.
U Grandes diferenças entre as pressões das águas quente e fria devem
ser compensadas.
Avisos de montagem
• As tubagens e a torneira têm que ser montadas, enxaguadas e verifica-
das de acordo com as normas em vigor.
• Durante a montagem efectuada por técnicos qualificados deve ter-se em
atenção que a superfície de fixação seja plana em toda a sua extensão
(sem juntas ou ladrilhos salientes), que a estrutura da parede seja
adequada para a montagem do produto e que não apresente pontos
fracos.
• Os colectores de sujidade/impurezas têm que ser montados, de modo
a evitar o enxaguamento de sujidade proveniente da rede de água. A
sujidade proveniente da rede pode influenciar o funcionamento e/ou
provocar danos nas peças funcionais do equipamento. A Hansgrohe
não se responsabiliza por danos daí resultantes.
• As misturadoras não são compatíveis com o uso de esquentadores
instantâneos hidráulicos, electrónicos ou térmicos.
Dados Técnicos
Pressão de funcionamento: max. 0,6 MPa
Pressão de func. recomendada: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 60°C
Temp. água quente recomendada: 42°C
Desinfecção térmica: max. 70°C / 4 min
Este produto foi única e exclusivamente concebido para água potável!

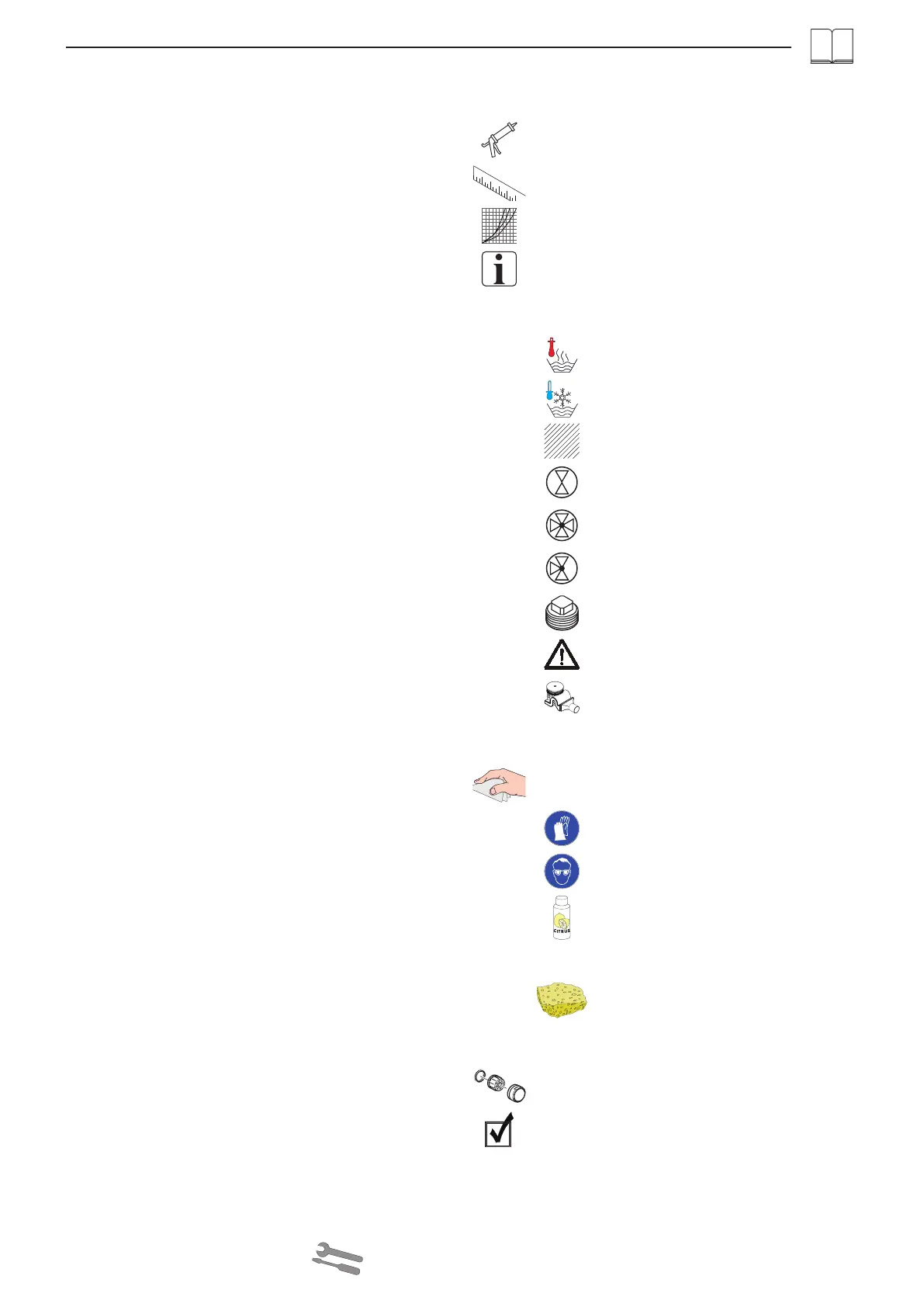

Descrição do símbolo
Não utilizar silicone que contenha ácido acético!
Limpeza (ver página 46)
Marca de controlo (ver página 48)
Medidas (ver página 31)
Fluxograma (ver página 32 - 43)
Peças de substituição (ver página 48)
Exemplos de montagem (ver página 32 - 43)
Meio da base de duche
Água quente
Água fria
Nesta zona é necessário um reforço na parede.
Torneira de passagem
Quattro válvula de diversão de 4 vias
Trio universal inversor/válvula de corte
Tamponar a saída não utilizada.
Protecção obrigatória das mãos
Protecção obrigatória dos olhos
Esponja natural
Descalcificador (À base de ácido
cítrico)
Evitar contacto com os olhos e pele. Se o produto
entrar em contacto com os olhos deve lavar
abundantemente com água.
Capacidade de escoamento tem que ser superior
a 50 l/min.
Escoamento
