Klimaanlage nicht im Badezimmer oder in anderen feuchten Umgebungen.
1.1 Installieren Sie das Wärmerohr (wie in Abb. 1 dargestellt)

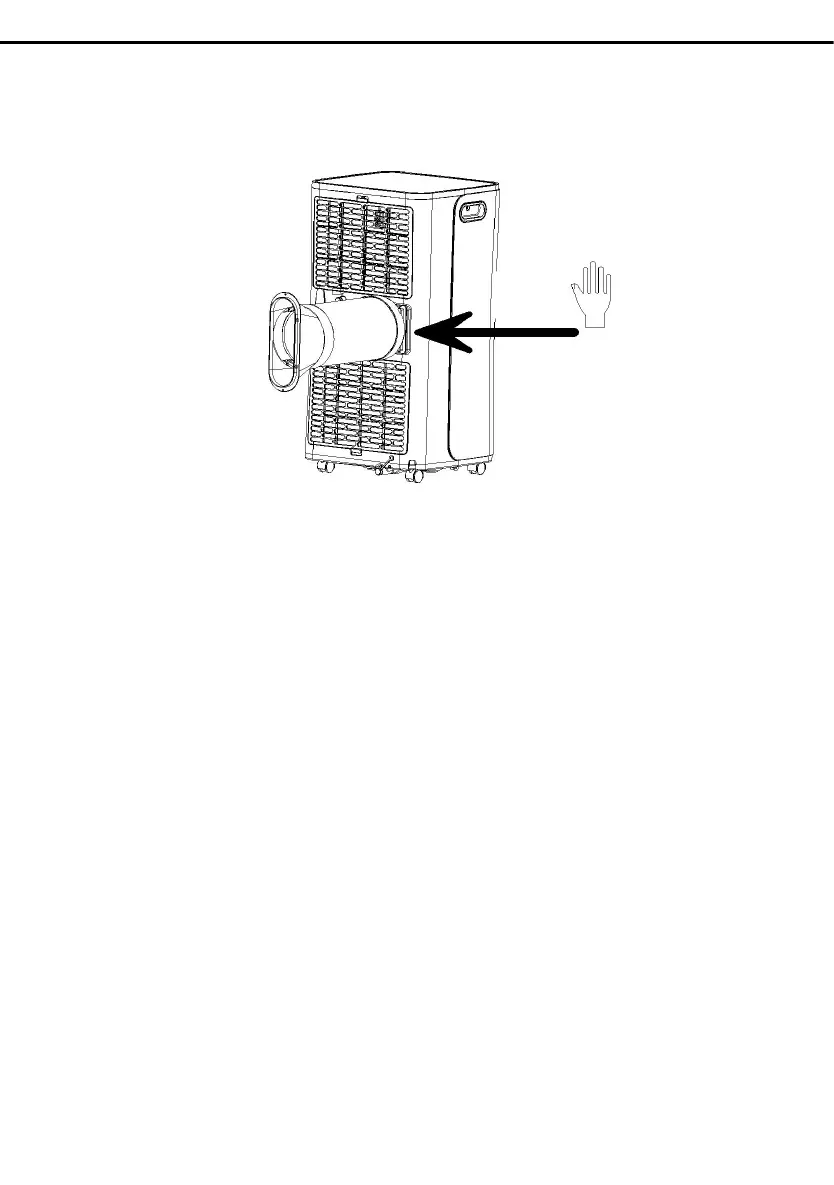

Abbildung 1
1) Nehmen Sie den äußeren Verbinder und das Abluftrohr heraus und
entfernen Sie die Plastiktüten;
2) Stecken Sie die Wärmerohr-Baugruppe (das Ende der
Abluftrohrverbindung) in den Lüftungsschlitz der Rückwand (nach links
drücken) und vervollständigen Sie den Zusammenbau (wie in Abbildung 1
gezeigt).
1.2 Montage der Komponenten der Fensterdichtungsplatte
1) Öffnen Sie das Fenster zur Hälfte und montieren Sie die
Fensterdichtungsplatte (siehe Abb. 2 und Abb. 3). Die Komponenten können
in horizontaler und vertikaler Richtung platziert werden.
2) Verschiedene Komponenten der Fensterdichtungsplatte aufziehen, ihren
Öffnungsabstand so einstellen, dass beide Enden der Baugruppe mit dem
Fensterrahmen in Kontakt kommen, und verschiedene Komponenten der
Baugruppe befestigen.1.2 Montage der Fensterdichtungsplatte.
Notizen:
1) Das flache Ende der Abluftrohrverbindungen muss eingerastet werden.
2) Das Rohr kann nicht verzogen werden und hat keine wesentliche
Verdrehung (größer als 45°). Blockieren Sie nicht die Belüftung des
Auspuffrohres.
DRÜCK
