1.3 Einbau des Gehäuses

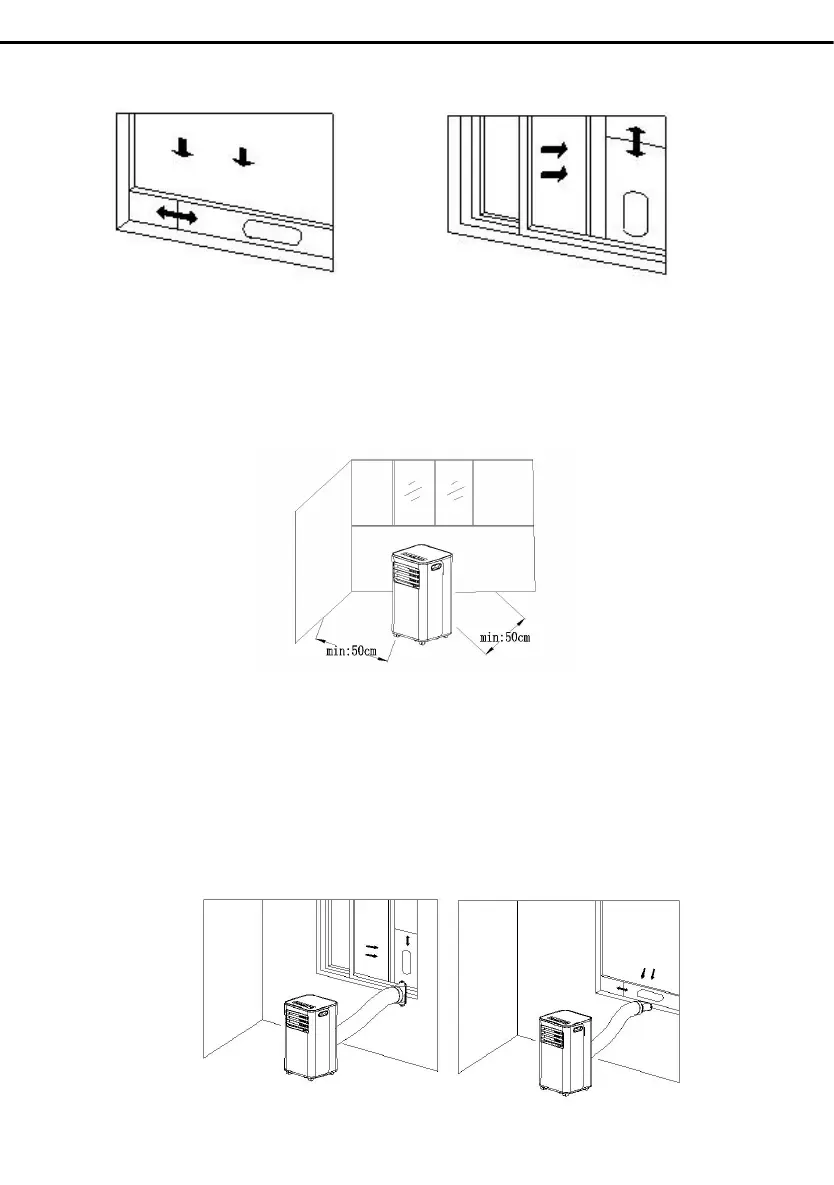

1) Bewegen Sie die Maschine mit eingebautem Wärmerohr und Armaturen
vor dem Fenster, und der Abstand zwischen Gehäuse und Wänden oder
anderen Gegenständen muss mindestens 50 cm betragen (wie in Abb.4
dargestellt).
Abbildung 4
2)
Verlängern Sie das Abluftrohr und lassen Sie das flache Ende der
Abluftrohrverbindungen in dem Loch der Fensterdichtungsplatte einrasten
(wie in Abb.5 und Abb.6 gezeigt).
Hinweis:
1 Das flache Ende der Abgasrohrverbindungen muss eingerastet werden.
2 Das Rohr kann nicht verzogen werden und hat keine wesentliche
Verdrehung (größer als 45°). Blockieren Sie nicht die Belüftung des
Auspuffrohres.
Abbildung 5 Abbildung 6
Abbildung 2
Abbildung 3
