8 AANSLUITINGEN

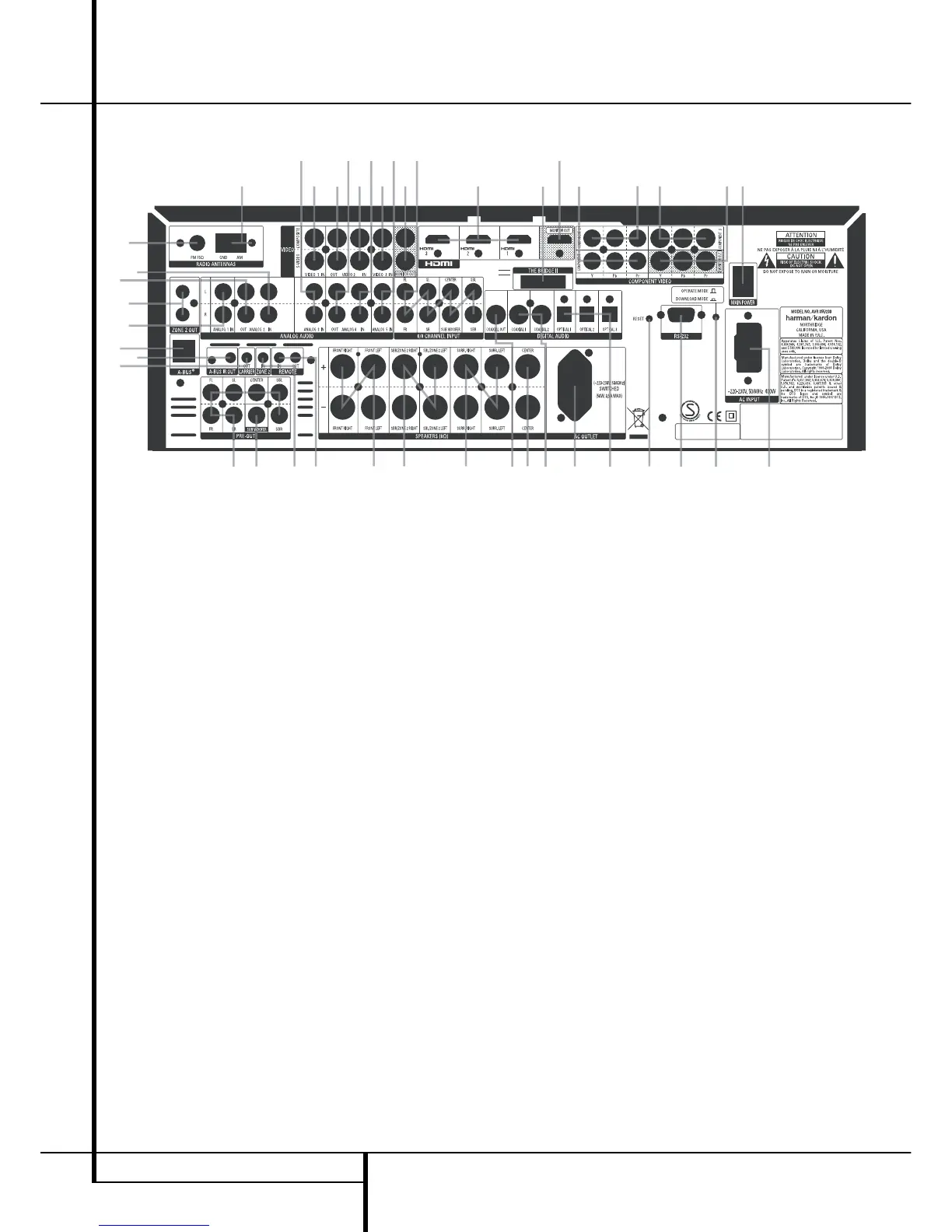

Aansluitingen
0
1
2
3
4
5
6
7
8
9
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
V
W
X
Y
Z
a
b
c
d
e
f
g
MG antenne
FM antenne
Analoge Audio Ingang 2
Analoge Audio Uitgang 2
Subwoofer uitgang
Analoge Audio Ingang 5
Analoge Audio Ingang 1
Analoge Audio Uitgang 4
Bridge II Aansluiting
(Stereo Ingang AVR 255)
8-Kanalen Directe Ingang
Digitale Audio Uitgang
Video Monitor Uitgangen
RS-232 Reset
Front Luidsprekers Uitgangen
Centrum Luidspreker Uitgang
Surround Luidsprekers Uitgangen
Geschakelde lichtnetuitgang
RS-232 Seriële Poort
Netsnoer
Video 2 Component video-ingang
Component video-uitgang
Video 1 component-ingang
Download Functie
Coax digitale ingangen
Surround Achter/Meerkamer
luidsprekeruitgangen
Video 2 video-uitgang
Video 1 video-ingang
Optisch digitale ingangen
Analoge Audio Ingang 4
Video 2 video-ingang
In- en Uitgang IR Afstandsbediening
Ingang IR afstandsbediening
Voorversterker uitgang
HDMI Uitgang
Video 3 video ingang
Analoge Audio Ingang 3
HDMI Ingang
Zone 2 Uitgang (alleen AVR 355)
A-BUS Aansluiting (alleen AVR 355)
IR Afstandsbediening Signaal Uitgang
(alleen AVR 355)
Component Video Ingang 3 (alleen AVR 355)
A-BUS IR Uitgang (alleen AVR 355)
Hoofd Netschakelaar
Opmerking: om het aansluiten van de ver -
schillende verbindingen voor meerkanaals in-
en uitgangen en de luidsprekers gemakkelijk te
maken, zijn alle aansluitingen van een kleuren -
code voorzien, overeenkomstig de nieuwste CEA
standaard:
Front Links Wit
Front Rechts: Rood
Centrum: Groen
Surround Links: Blauw
Surround Rechts: Grijs
Surround Achter Links: Bruin
Surround Achter Rechts: Tan
Subwoofer (LFE): Paars
Digitaal Audio: Oranje
Composiet Video: Geel
Component Video ‘Y’: Groen
Component Video ‘Pr’: Rood
Component Video ‘Pb’: Blauw
0
MG-antenne: sluit hierop de bijgeleverde
MG raamantenne aan. Wordt een externe MG-
antenne gebruikt, sluit die dan aan conform de
daarbij gevoegde aanwijzingen.
1
FM-antenne: sluit hierop de bijgeleverde
FM-antenne aan, of een buitenantenne, dan wel
een kabelsysteem.
2
Analoge Audio Ingang 2: verbind deze
ingang met de PLAY/OUT uitgang van een
audio- of videobron.
3
Analoge Audio Uitgang 2: verbind deze
uitgang met de REC/IN ingang van een audio- of
videobron.
4
Subwoofer uitgang: verbind deze uitgang
met de lijningang van een actieve subwoofer. Bij
gebruik van een losse subwooferversterker wordt
deze uitgang met de ingang van die versterker
verbonden.
5
Analoge Audio Ingang 5: verbind deze
ingang met de PLAY/OUT uitgang van een
audio- of videobron.
6
Analoge Audio Ingang 1: verbind deze
ingang met de PLAY/OUT uitgang van een
audio- of videobron.
7
Analoge Audio Uitgang 4: verbind deze
uitgang met de REC/IN ingang van een audio- of
videobron.
