38 WMS420
Description
Verso

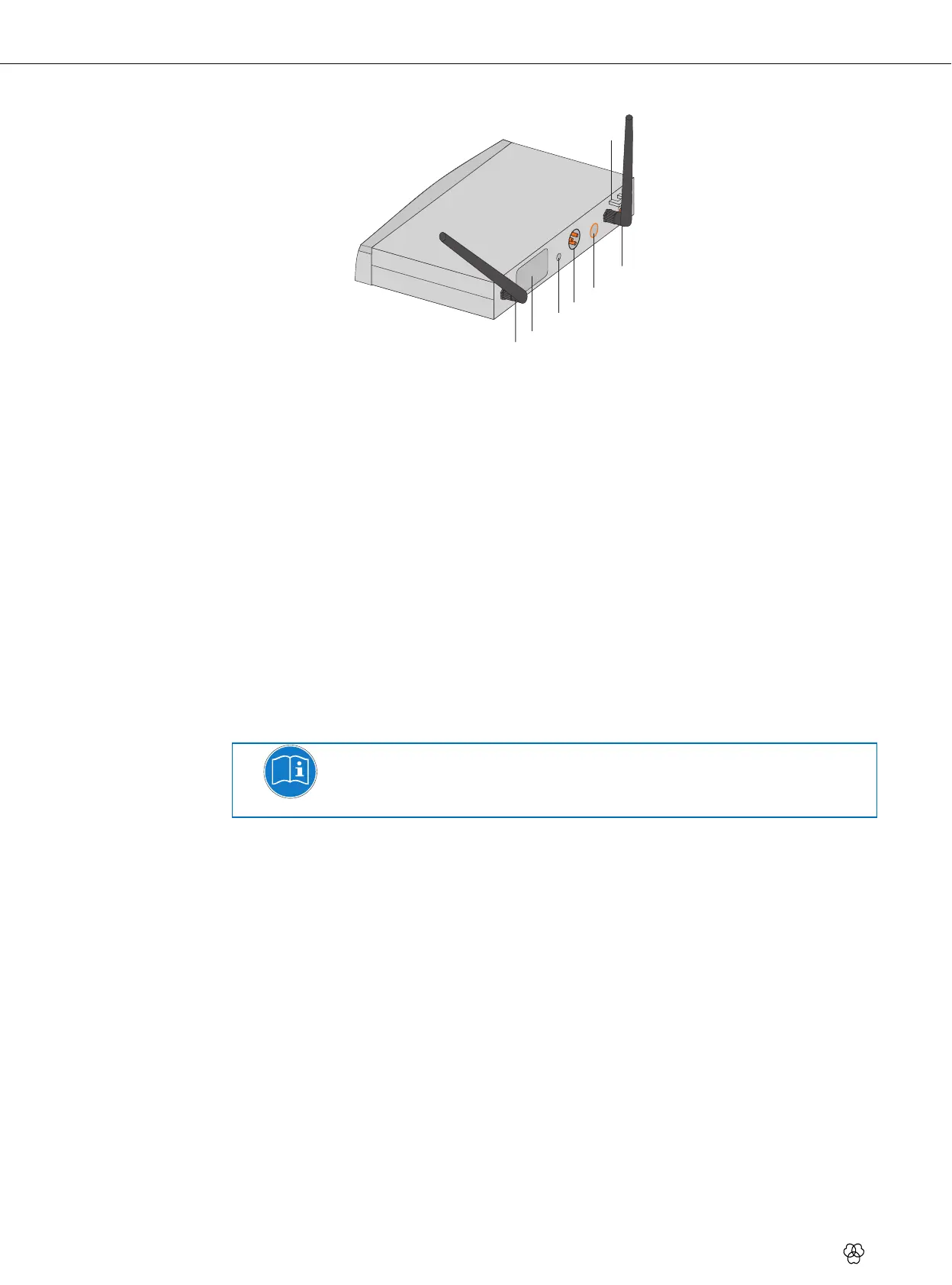

Figure 2: Éléments de commande du panneau arrière du récepteur SR420
1 ANTENNA A/B : Prises BNC pour raccorder les deux antennes UHF livrées ou les antennes
en option.
2 Étiquette de fréquence porteuse : Une étiquette portant la désignation de la bande de
fréquence porteuse est apposée au dos du récepteur. Vous trouverez des informations
relatives aux fréquences réglables dans la vue d'ensemble des fréquences jointe.
3 SQUELCH : Le circuit d'assourdissement ("Squelch") éteint le récepteur en cas de signal de
réception trop faible, de manière à ce que les bruits parasites ou le propre bruit du récepteur
ne soient pas audibles une fois l'émetteur éteint. Réglez le contrôle SQUELCH sur minimum
avant d'allumer le récepteur pour la première fois.
4 AUDIO OUT/BALANCED : Sortie audio symétrique sur une prise XLR à 3 pôles : Vous
pouvez par exemple raccorder cette sortie à une entrée microphone d'une table de mixage par
exemple.
5 AUDIO OUT/UNBALANCED : Sortie audio asymétrique sur un jack mono de 6,3 mm. Vous
pouvez par exemple brancher ici un amplificateur de guitare.
6 Soulagement de traction pour le câble d'alimentation du bloc secteur livré.
7 DC IN : Prise d'alimentation pour le raccordement du bloc secteur livré.
REMARQUE
L'alimentation du SR420 est possible soit avec le bloc secteur externe soit avec le système de
répartition d'antenne PS4000 W, via le câble d'antenne. Le système de répartition fournit
l'alimentation en tension pour tous les récepteurs SR420 raccordés.
1
2
3
5
6
4
7
